Пневмоцилиндры с магнитным поршнем — специальная модификация пневмоцилиндров, где на поршне установлено магнитное кольцо. Оно позволяет использовать бесконтактные датчики положения (герконы, датчики Холла), закрепляемые снаружи на цилиндре. В нашем каталоге 47 моделей с магнитом диаметром от 16 до 80 мм.
Зачем нужен магнит в пневмоцилиндре
Магнитный поршень необходим в системах автоматизации с обратной связью — когда контроллер (ПЛК) должен точно «знать», где находится шток. Без магнита отслеживание положения возможно только механически (концевики) или внешними лазерными датчиками, что сложнее и дороже.
Применяется в:
Упаковочных линиях — подтверждение выдвижения/втягивания штока между операциями
Сборочном оборудовании — последовательные шаги с контролем положения
Пневмо-прессах — сигнал «шток в рабочей позиции» перед выполнением действия
Станках ЧПУ — координация с основным циклом
Типоразмеры цилиндров с магнитом
Ø16, 20, 25 мм — компактные серии DSNU
Круглые цилиндры стандарта ISO 6432. Лёгкие, компактные, для мини-задач: датчики, клапаны, мелкие зажимы. Все DSNU →
Ø32, 40, 50, 63, 80 мм — профильные DSBC (ISO 15552)
Профильные цилиндры стандарта ISO 15552. Высокая нагрузочная способность, магнит входит в базовую комплектацию. Все DSBC →
Совместимые датчики положения
Для пневмоцилиндров с магнитом подходят:
Геркон (reed-switch) — простой, недорогой, PNP/NPN/2-wire. Для базовой индикации.
Датчик Холла — бесконтактный, без износа, дольше живёт. Для ответственных применений.
Все датчики положения → | Как выбрать датчик: guide →
Как установить датчик на цилиндр с магнитом

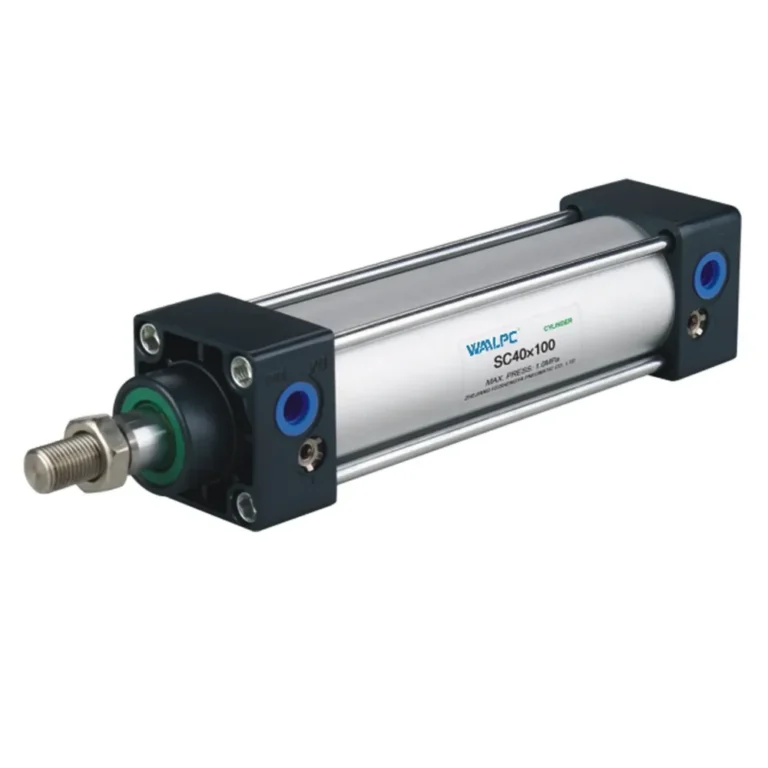

Датчик крепится в продольный паз на корпусе цилиндра (для DSBC/SC) или в специальный монтажный хомут (для DSNU). Фиксируется винтом. Положение подстраивается «на слух» — в момент срабатывания слышен щелчок реле или загорается LED на датчике.
Аналоги европейских брендов, японских аналогов, итальянских аналогов
Наши Waalpc DSBC и DSNU — прямые аналоги оригинальных серий европейские серии DSBC / DSNU, японских аналогов MBC / CJP, итальянских аналогов 62 / 24. Совместимы по присоединительным размерам, магнитный поршень в стандарте. Экономия 40–60% от цены оригинала.
Расчёт усилия пневмоцилиндра с магнитом
Наличие магнита не влияет на усилие. Рассчитывайте по формуле F = P × A (давление × площадь поршня). Для быстрого подбора используйте калькулятор усилия цилиндра.
