Пневмостол (слайдер) MXS
Пневмостол (слайдер) MXS, Ø 6–25 мм, ход 10–200 мм. Совместимый аналог SMC MXS. поставка 2–4 недели.
Пневмостол (слайдер) WAALPC MXS — компактный пневмостол с прецизионными направляющими для точного линейного хода. Диаметр поршня 6–25 мм, ход 10–200 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MXS, совместим по присоединительным и габаритным размерам. Совместимый аналог SMC MXS.
Конструкция и принцип работы
Серия MXS построена как компактный линейный модуль: пневмоцилиндр с двумя параллельными штоками и прецизионными шарикоподшипниковыми направляющими, объединёнными в монолитный корпус. Это исключает проворот штока, воспринимает изгибающие нагрузки и обеспечивает повторяемость позиционирования лучше ±0,02 мм без дополнительных направляющих.
Технические данные
- Ø поршня: 6–25 мм
- Ход: 10–200 мм
- Макс. рабочее давление: 1,0 МПа (10 бар)
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
Применение
Серия MXS применяется на сборочных постах, в станочной автоматике, при перемещении камер, оптики, мелких узлов и заготовок. Используется там, где требуется компактный линейный модуль с точным позиционированием без отдельных направляющих, например в системах подачи деталей в пресс или сборочный механизм.
Поставка и комплектация
Серия MXS поставляется отдельной партией с учётом исполнения, требуемого диаметра поршня и длины хода. В комплектацию входит цилиндр (или захват/привод), уплотнения и заводская маркировка. Монтажные принадлежности — кронштейны, фланцы, проушины, вилки штока, датчики положения — заказываются отдельно по требованию заказчика. Срок поставки: 2–4 недели с момента подтверждения спецификации.
Особенности выбора
При подборе типоразмера серии MXS учитывайте требуемое осевое усилие, скорость хода и условия окружающей среды. Диапазон диаметров поршня 6–25 мм покрывает большинство задач промышленной автоматизации — от малых сборочных операций до тяжёлых прессовых задач. Диапазон ходов 10–200 мм позволяет реализовать как короткие толкающие, так и протяжённые перемещения. Регулируемое демпфирование исключает удар поршня о крышку, что увеличивает ресурс цилиндра при высоких циклах нагружения. Доступные исполнения /HLS расширяют возможности монтажа и интеграции в систему управления.
Совместимость с импортными аналогами
Серия MXS спроектирована как функциональный и присоединительный аналог SMC (SMC MXS) и совместима по габаритным размерам, по типоразмерам штока, по шагу резьбы и по схемам монтажа. Совместимый аналог устанавливается в существующих машинах вместо дорогостоящих импортных компонентов, без переделки оснастки, кронштейнов и подводящей пневмолинии. Заводская документация и эксплуатационные характеристики WAALPC сопоставимы с европейскими аналогами по точности позиционирования и сроку службы.
Какие типоразмеры и усилия у серии MXS?
Ряд включает диаметры 8, 10, 12, 16, 20, 25, 40, 50, 100, 125, 200 мм и ходы от 10 до 200 мм — всего 52 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø8 мм — 30 Н; Ø16 мм — 121 Н; Ø50 мм — 1178 Н; Ø200 мм — 18850 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Как расшифровать артикул MXS?
Формат: MXS-{типоразмер}-{ход}
- MXS — серия
- Типоразмер: 6 / 8 / 12 / 16 / 20 / 25
- Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 200

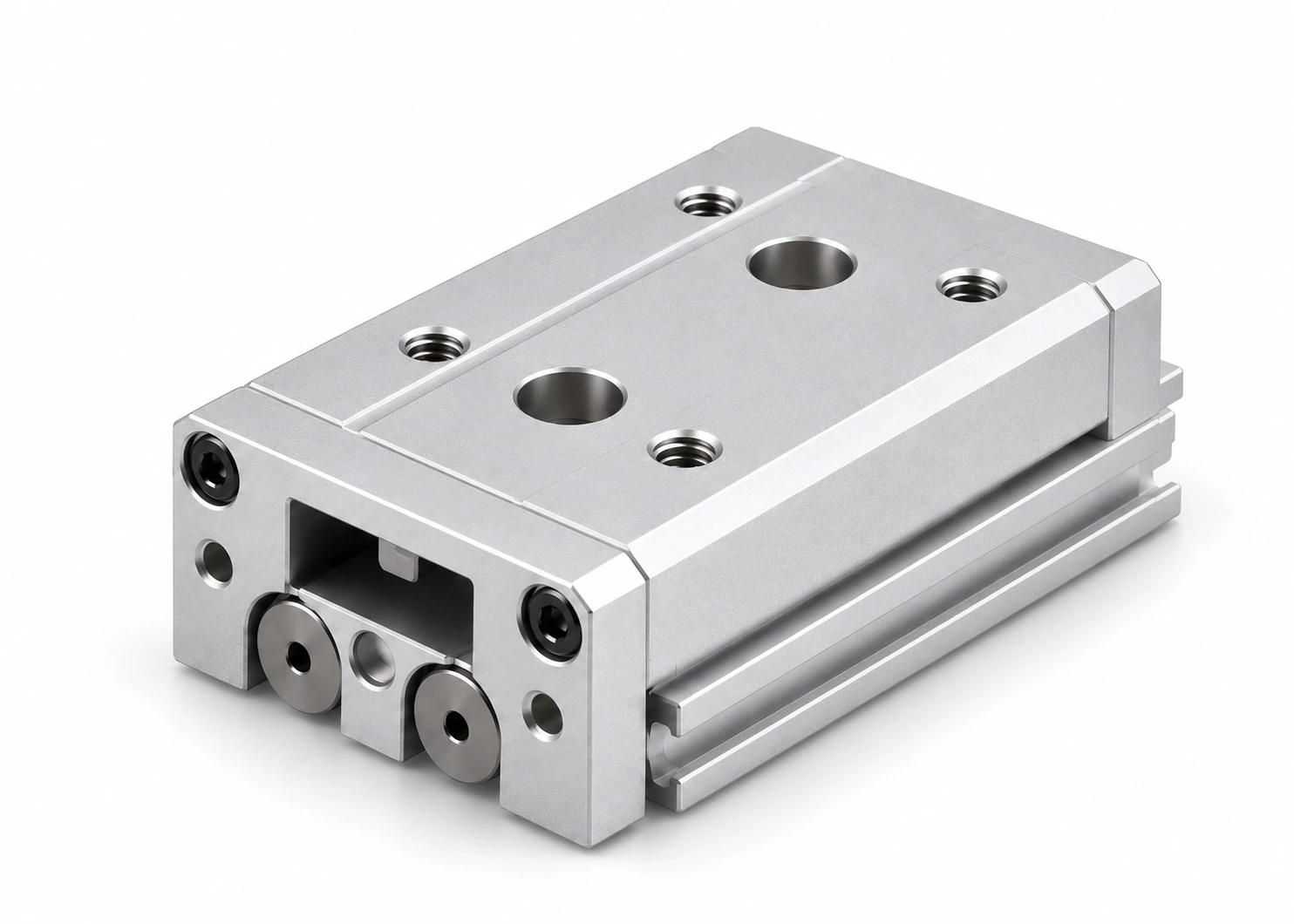

Пример: MXS-6-10
