Пневмоцилиндр стандартный SAU — двустороннего действия с регулируемым демпфированием, Ø32-100 мм, ход 25-1000 мм

Серия WAALPC SAU — пневмоцилиндр стандартного исполнения двустороннего действия, прямой совместимый аналог AirTAC SAU по габаритным, посадочным и присоединительным размерам. Развитие серии SU с улучшенным демпфированием хода: регулируемые пневматические амортизаторы в обоих концах хода обеспечивают плавное торможение поршня и снижение шума. Применяются в общепромышленной автоматизации, прессах малой мощности, конвейерных и упаковочных линиях, сборочных и фасовочных машинах.

Конструкция и принцип работы

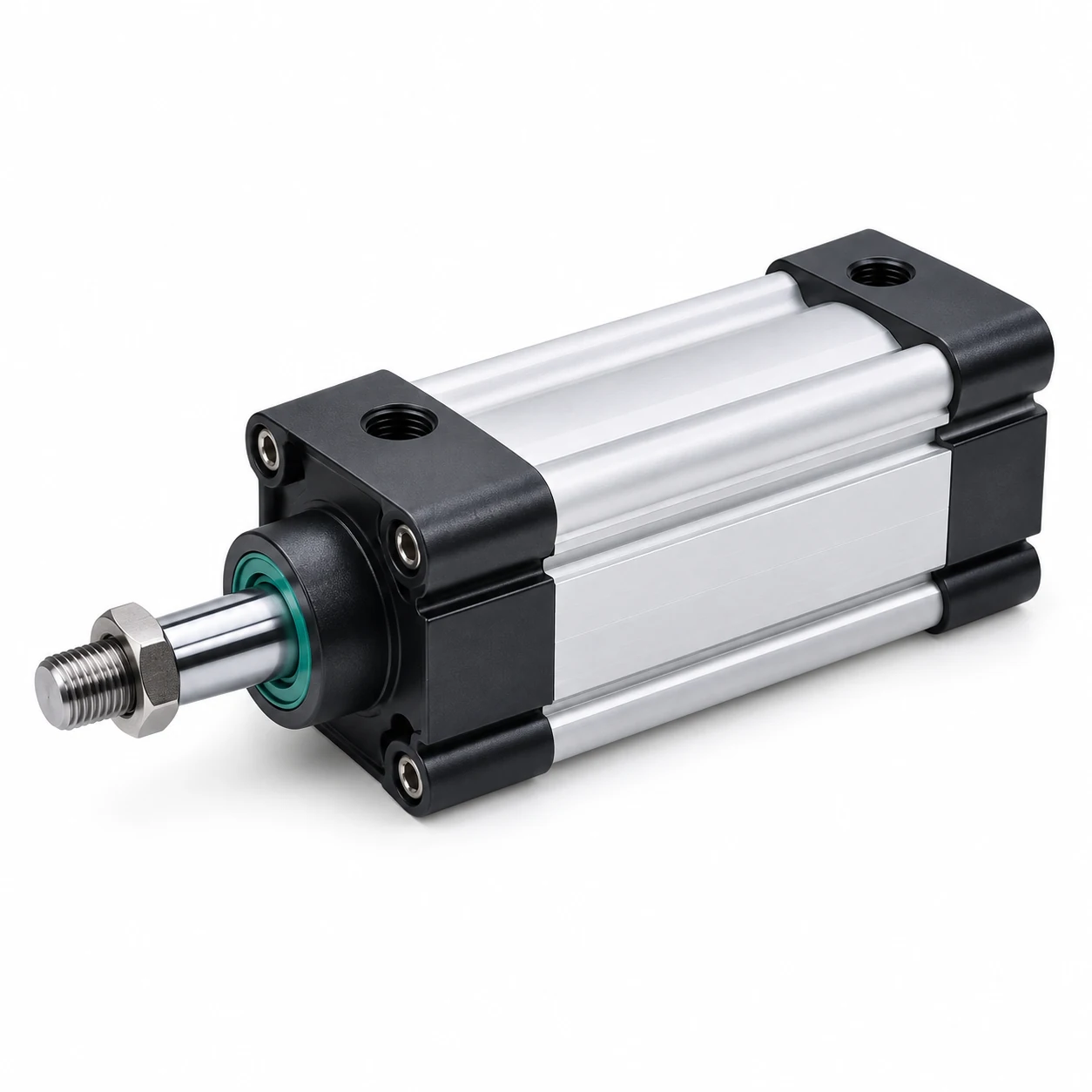

Цилиндр шпильчатой стяжки (tie-rod) с четырьмя стяжными шпильками по углам корпуса. Гильза — из бесшовной алюминиевой трубы с внутренней хонинговкой и твёрдым анодированием для снижения трения и износа уплотнений. Поршень с двусторонним уплотнением NBR оснащён магнитным кольцом серийно для работы с датчиками положения (геркон, индуктивный). Регулируемое демпфирование в обоих концах хода настраивается винтами на крышках и обеспечивает плавное торможение поршня даже при больших скоростях. Шток из хромированной стали 20Cr с износостойким покрытием.

Технические данные

• Типоразмеры (Ø поршня): 32 / 40 / 50 / 63 / 80 / 100 мм
• Ход штока: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000 мм
• Тип действия: двустороннего действия
• Рабочее давление: 0,1 — 1,0 МПа (1 — 10 бар), номинал 0,5 МПа
• Температура среды и окружения: −20 … +80 °C
• Скорость движения: 50 — 1000 мм/с (рекомендованная 100 — 500 мм/с)
• Демпфирование: пневматическое регулируемое в обоих концах хода
• Магнитный поршень: установлен серийно (опция датчиков положения)
• Материал корпуса: алюминиевый сплав 6063-T5, твёрдое анодирование
• Материал штока: хромированная сталь 20Cr
• Уплотнения: NBR (стандарт), FKM/Viton — опционально для повышенных температур
• Присоединение портов: G1/8 (Ø32), G1/4 (Ø40-50), G3/8 (Ø63-80), G1/2 (Ø100)

Применение

Серия SAU подходит для задач, где требуется плавная остановка поршня в конце хода: пневматические прессы и штампы малой мощности (до 8 кН при Ø100 и 6 бар), толкатели и отсекатели на конвейерных линиях, прижимы заготовок в сборочной автоматизации, манипуляторы загрузки/выгрузки станков с ЧПУ, фасовочные и упаковочные машины, пневматические тормозные узлы. Совместимы с присоединительными и монтажными размерами AirTAC SU/SAU, что позволяет произвести замену оригинальных цилиндров AirTAC без переделки крепежа и пневмосхемы.

Поставка и комплектация

Сам цилиндр в сборе с поршнем, штоком, крышками и стяжными шпильками; штатные уплотнения NBR; паспорт изделия с указанием диаметра, хода, давления и серийного номера; сертификат соответствия техническим регламентам ЕАЭС. По запросу — лапы (LB), вилки (Y), цапфы (CA/CB), фланцы (FA/FB), удлинённые штоки, нестандартные ходы до 2000 мм опционально, исполнения с FKM-уплотнениями для повышенных температур до +150 °C, антикоррозионное исполнение для пищевой и химической промышленности. Срок отгрузки от 2 недель.

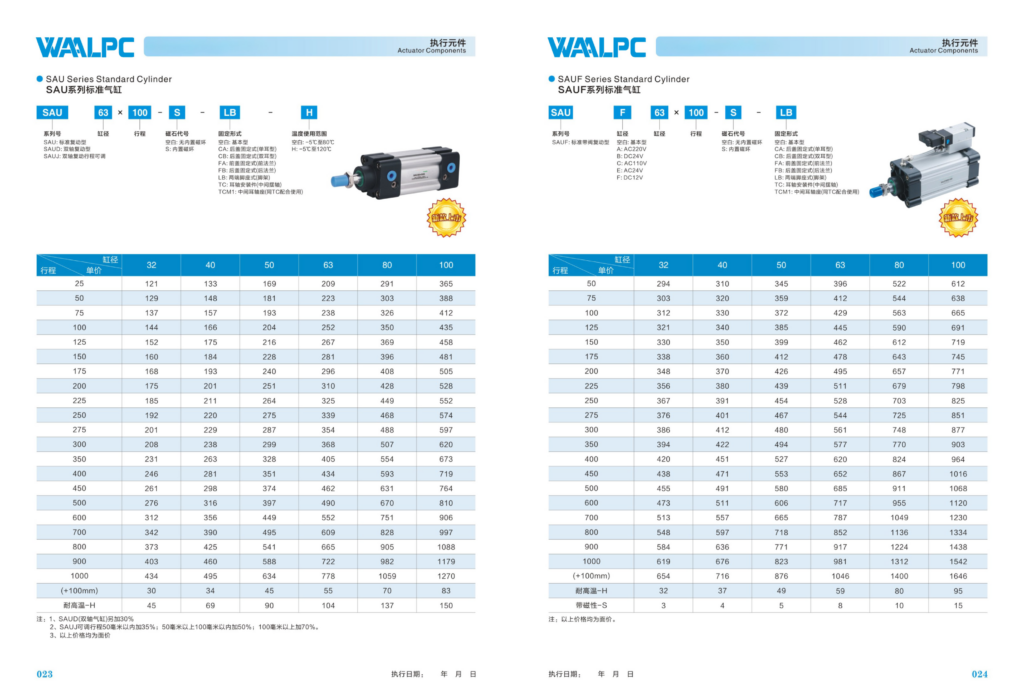

Расшифровка артикула

Формат: SAU-{типоразмер}-{ход}

• SAU — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300

Пример: SAU-32-25
