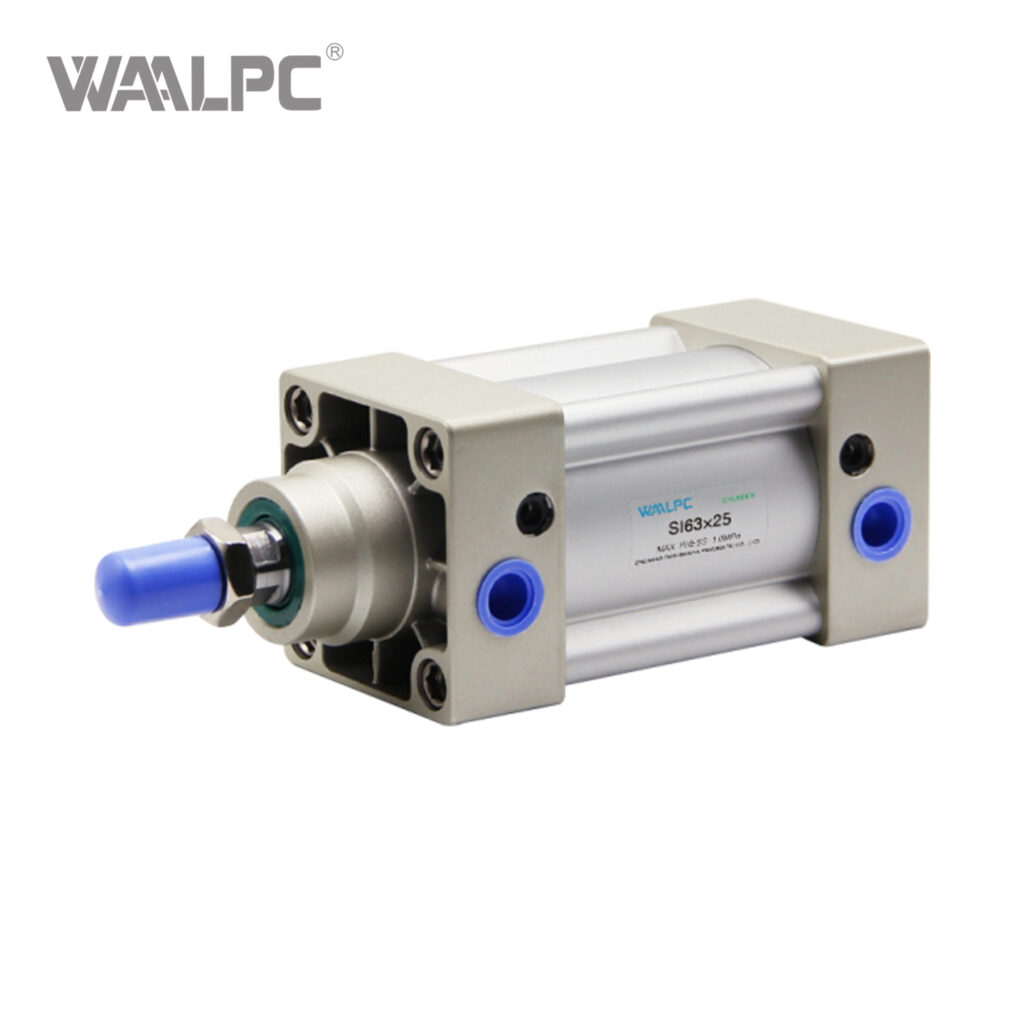

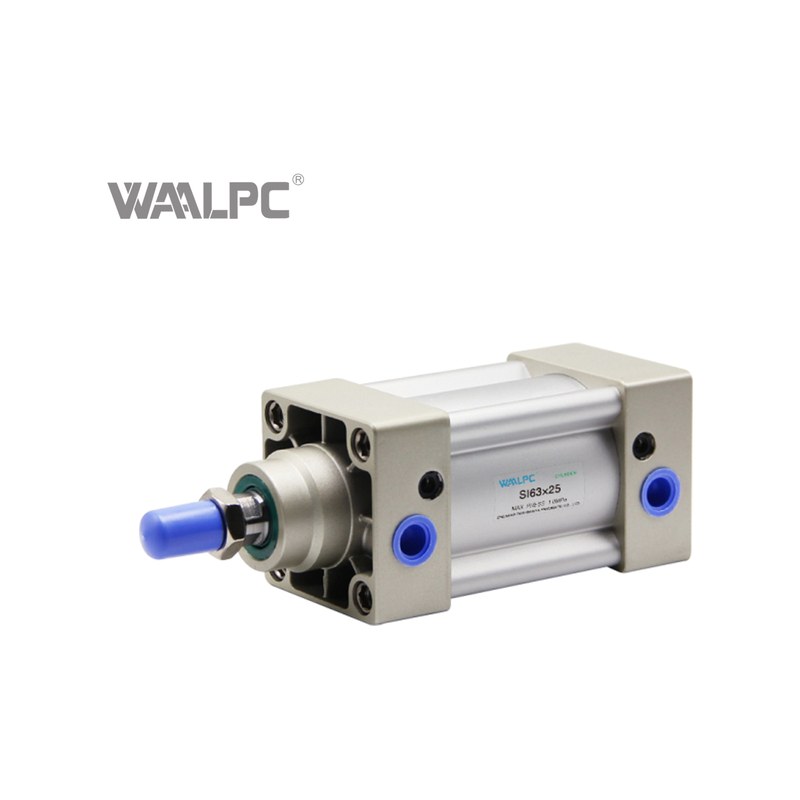

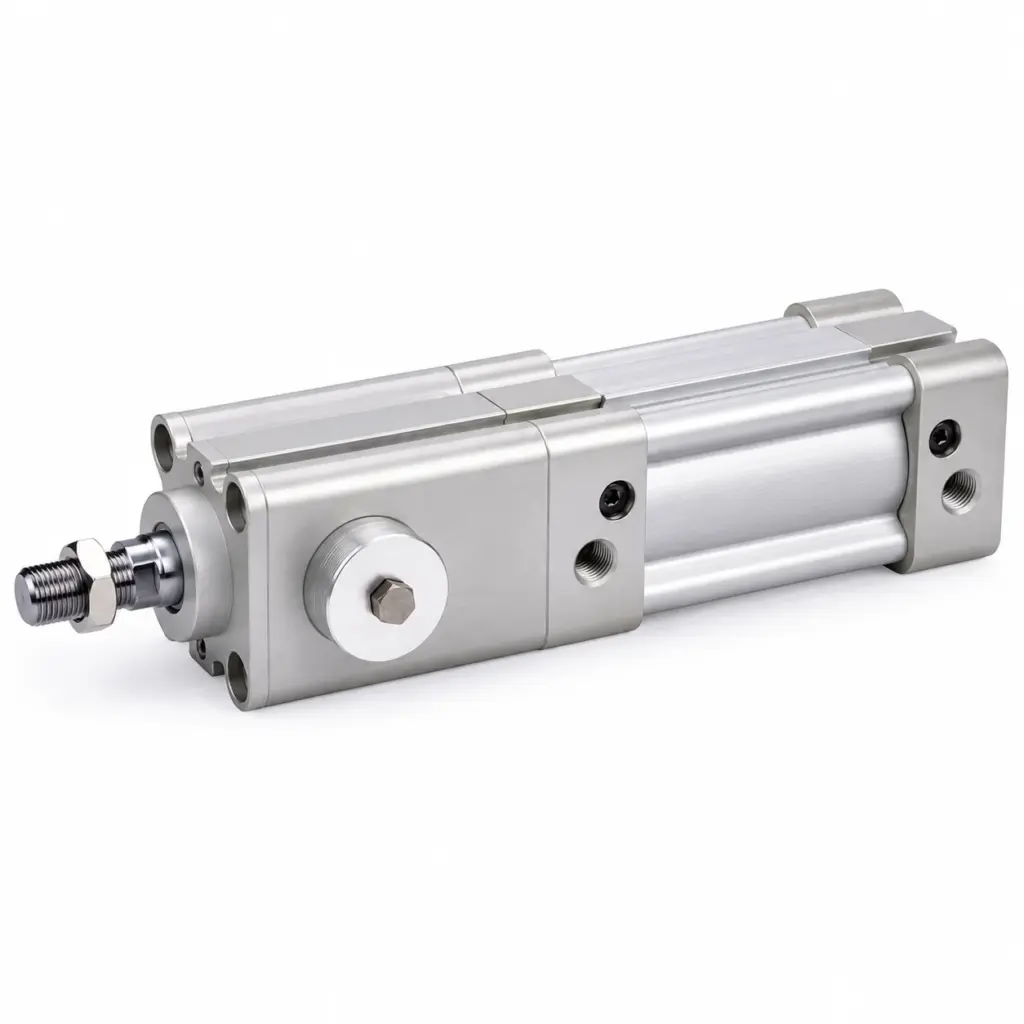

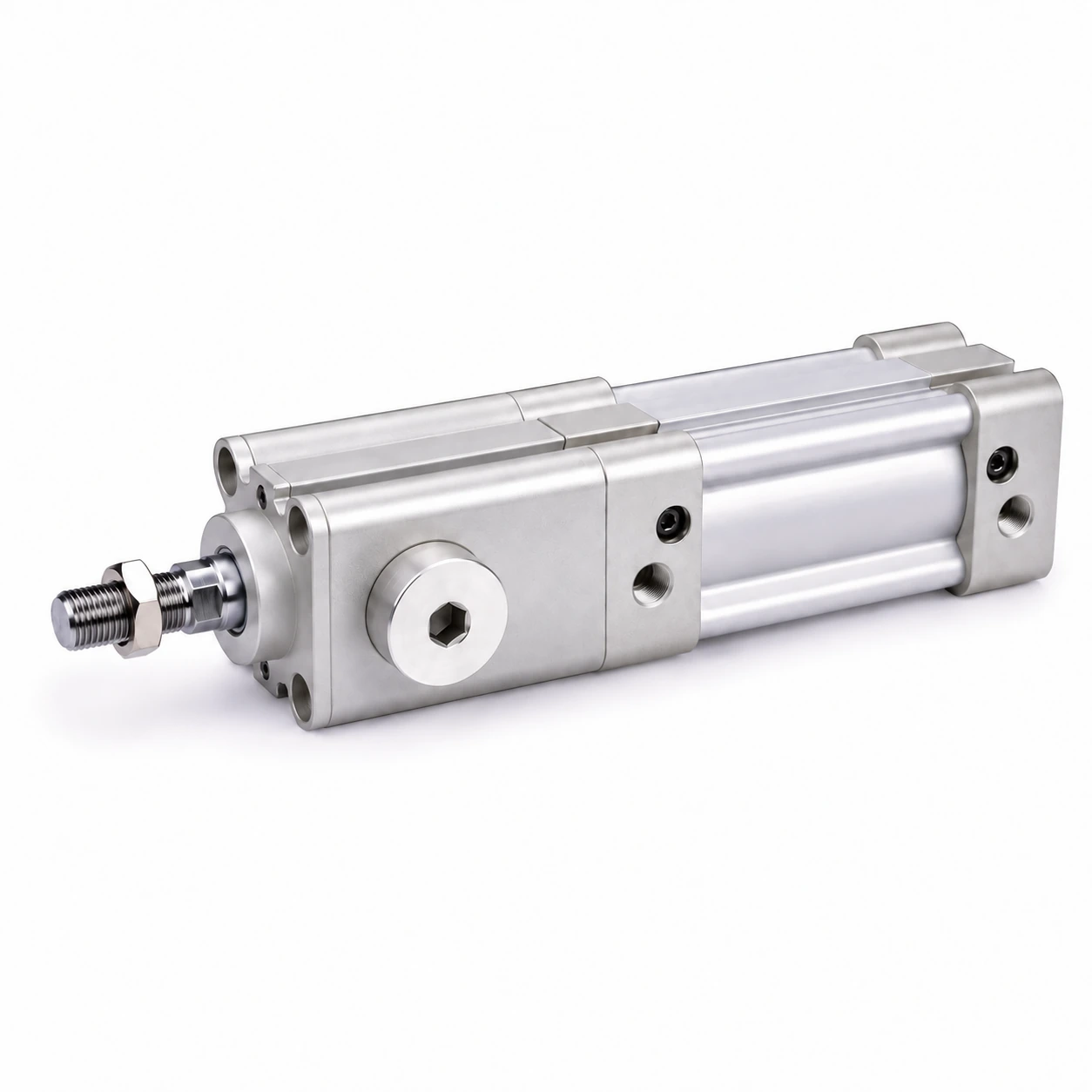

Пневмоцилиндр шпильчатый BSE — стандарт ISO 6431, двустороннего действия, Ø32-125 мм, ход 25-1000 мм

Пневмоцилиндр серии WAALPC BSE — шпильчатый (tie-rod) линейный привод стандарта ISO 6431/VDMA 24562, прямой совместимый аналог AirTAC BSE. Применяется в общепромышленной автоматизации: прижим, толкание, подъём, фиксация заготовок. Конструкция с четырьмя стяжными шпильками между передней и задней крышками обеспечивает высокую жёсткость корпуса и ремонтопригодность — крышки можно снять для замены уплотнений без демонтажа всего цилиндра.

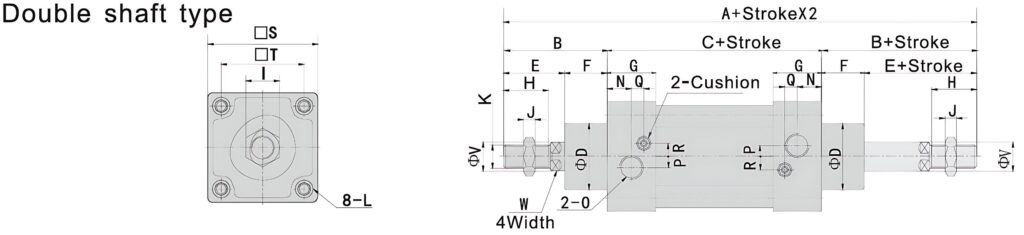

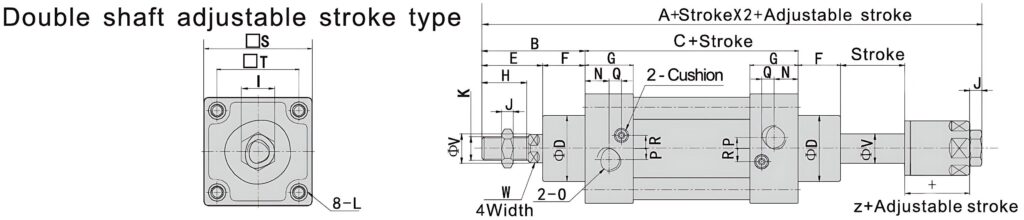

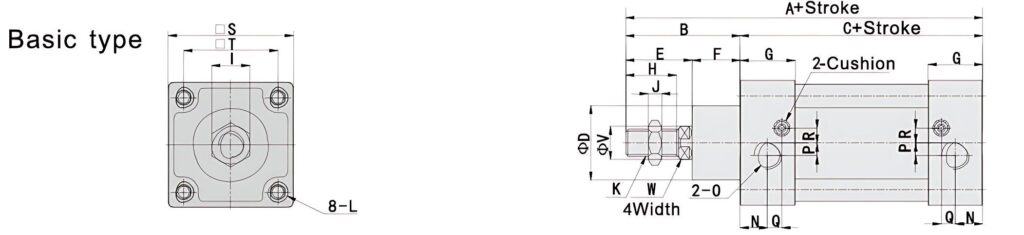

Конструкция и принцип работы

Корпус — гладкостенная анодированная алюминиевая труба с внутренним диаметром Ø32, 40, 50, 63, 80, 100 или 125 мм. Передняя и задняя крышки из литого алюминиевого сплава соединены четырьмя стальными шпильками с покрытием против коррозии. Поршень с двумя уплотнительными манжетами NBR и магнитным кольцом по умолчанию — для подключения герконовых или индуктивных датчиков положения. Шток из хромированной нержавеющей стали проходит через грязесъёмное уплотнение в передней крышке. Сжатый воздух подаётся попеременно в полости через торцевые порты G1/8 (Ø32-40), G1/4 (Ø50-80) или G3/8 (Ø100-125). Регулируемый пневматический демпфер на обоих концах хода гасит удар штока.

Технические данные

• Диаметр поршня: 32, 40, 50, 63, 80, 100, 125 мм
• Ход штока: 25-1000 мм (стандартный ряд 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000)
• Тип действия: двустороннего действия, одноштоковый
• Рабочее давление: 0.1-1.0 МПа (1-10 бар)
• Испытательное давление: 1.5 МПа (15 бар)
• Температура окружающей среды: -20…+80 °C
• Рабочая среда: фильтрованный сжатый воздух (5 мкм), с смазкой или без
• Скорость поршня: 50-1000 мм/с (рекомендуется ≥0.5 м/с с демпфированием)
• Демпфирование: регулируемое пневматическое на обоих концах хода
• Магнитный поршень: установлен (для герконов и индуктивных датчиков)
• Материал корпуса: анодированный алюминиевый сплав
• Материал штока: хромированная нержавеющая сталь
• Резьба портов: G1/8 (Ø32-40), G1/4 (Ø50-80), G3/8 (Ø100-125)
• Стандарт монтажа: ISO 6431 / VDMA 24562

Применение

BSE используется как универсальный линейный привод среднего и тяжёлого класса. Типовые задачи: прижим в станках с ЧПУ и сборочных кондукторах, толкатели конвейеров, подъём и опускание секций упаковочных линий, штамповочные и режущие узлы малой мощности (усилие до 12 кН при Ø125 и 6 бар), фиксация заготовок в пневматических тисках, привод заслонок и шиберов. Стандарт ISO 6431 обеспечивает взаимозаменяемость с приводами Festo DNC, SMC C95/CP96, Camozzi серии 60, AirTAC BSE — крепёжные размеры лап (LB), фланцев (FA/FB), цапф (CB) и проушин совпадают с европейскими каталогами.

Поставка и комплектация

В комплект поставки входит: пневмоцилиндр в собранном виде с установленным магнитным поршнем и регулируемыми демпферами; паспорт изделия. Крепёжные принадлежности (лапы LB, передний фланец FA, задний фланец FB, шарнирная проушина CB-Z, вилка проушины Y, шпилька BSE-N-Z для шпилечной фиксации) заказываются отдельно — см. категорию «Монтаж цилиндра». Датчики положения (геркон CMSG, индуктивный CMSJ) под установку в пазы цилиндра — заказываются отдельно. Срок отгрузки: от 2 недель.

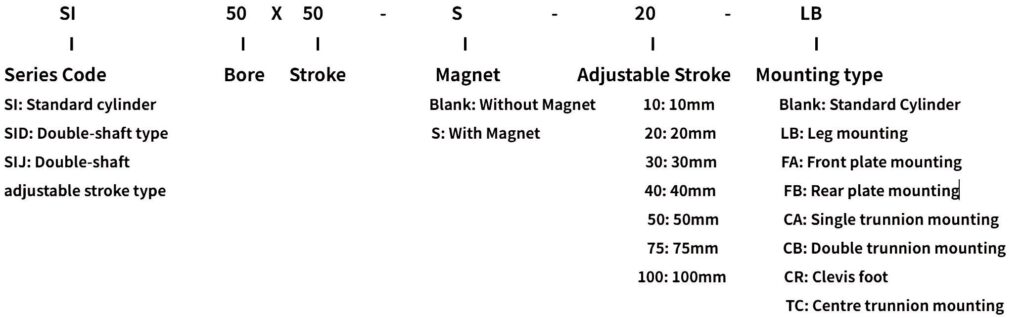

Расшифровка артикула

Формат: BSE-{типоразмер}-{ход}

• BSE — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
• Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350

Пример: BSE-32-25
