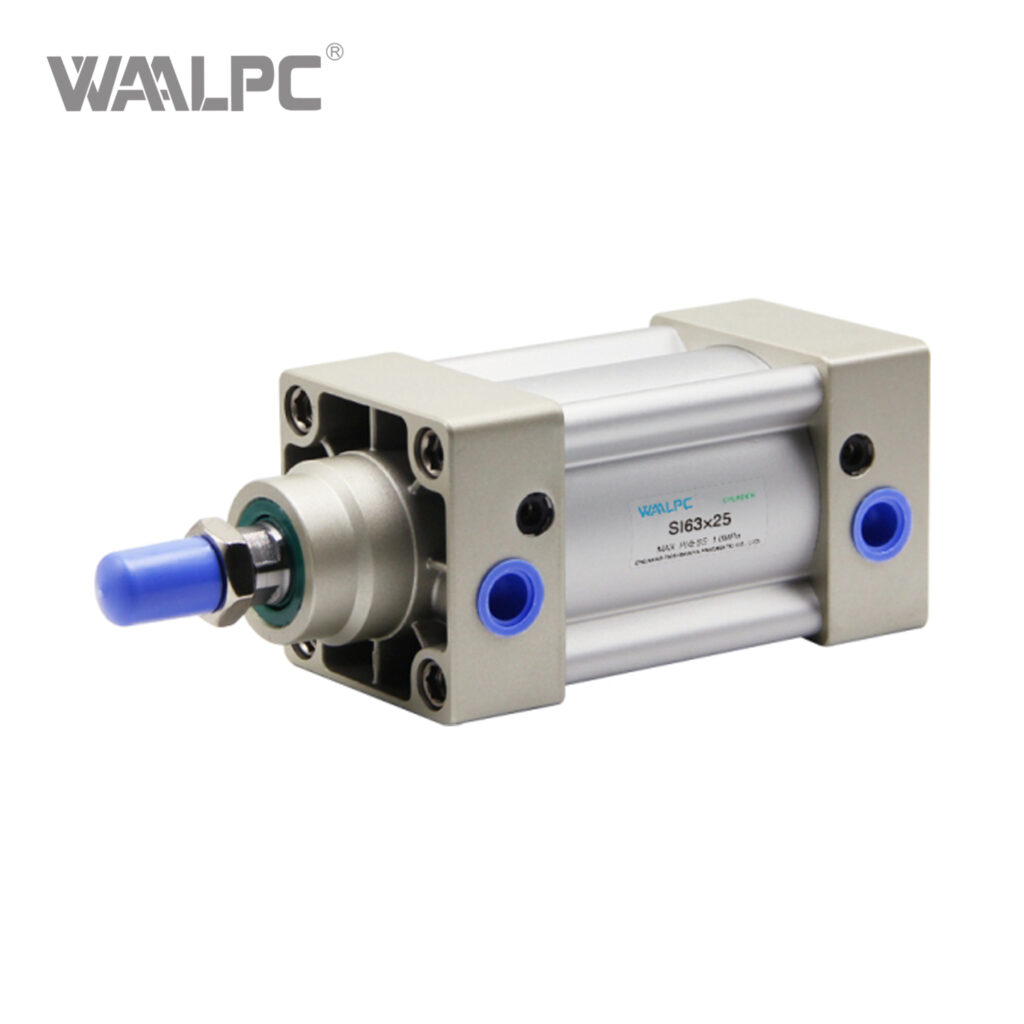

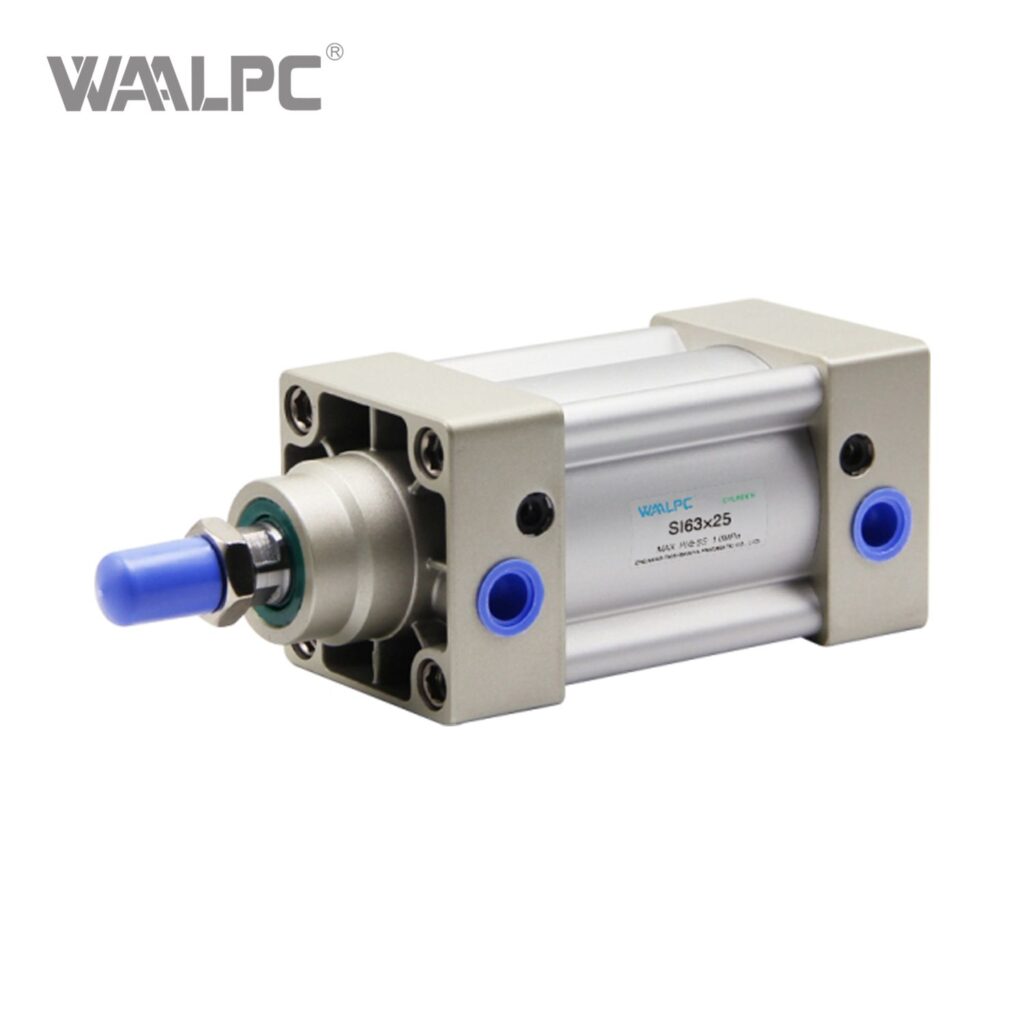

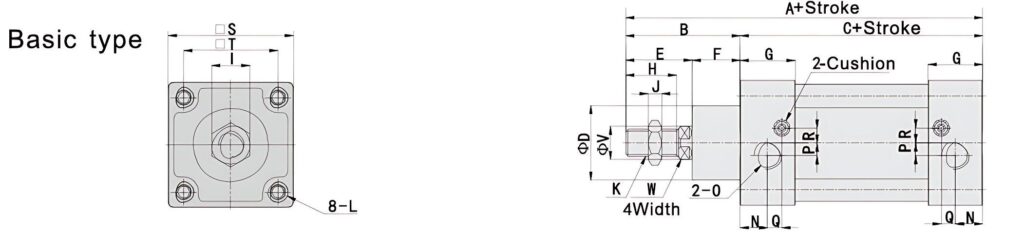

Пневмоцилиндр шпильчатый SI — стандарт ISO 6431 JIS, Ø32-200 мм, ход 25-1000 мм

Серия WAALPC SI — стандартный шпильчатый пневмоцилиндр в формате JIS по ISO 6431 с расширенным диапазоном диаметров до Ø200 мм. Прямой совместимый аналог Festo SI, Airtac SI, SNS SI. Применяется в линиях упаковки, автоматических сборочных конвейерах, прессовых задачах, тяжёлых линейных приводах и системах позиционирования с длинным ходом.

Конструкция и принцип работы

Гильза изготовлена из анодированного алюминиевого сплава (хард-анодирование) с пескоструйной обработкой внутренней поверхности — это обеспечивает низкое трение, износостойкость и стабильное усилие на всём диапазоне хода. Двустороннего действия с регулируемым демпфированием в обоих концевых положениях: длина демпфера 27–50 мм в зависимости от типоразмера. Поршень оснащён двумя одинарными уплотнениями Y-образного профиля для минимального страгивающего давления и плавного хода. По заказу — встроенный магнитный поршень для бесконтактных датчиков положения.

Технические данные

• Диаметр поршня: 32, 40, 50, 63, 80, 100, 125, 160, 200 мм
• Длина хода: 25–1000 мм стандарт, до 2000 мм по заказу
• Тип действия: двустороннего действия
• Рабочее давление: 0,1–1,0 МПа (1–10 бар)
• Испытательное давление: 1,5 МПа
• Температура среды и окружающей среды: 5…+70 °C
• Скорость поршня: 50–800 мм/с
• Демпфирование: пневматическое регулируемое с обеих сторон
• Присоединение: резьба G1/8 — G3/4 в зависимости от Ø
• Магнитный поршень: опционально
• Стандарт: ISO 6431 (JIS-формат, расширенный)

Варианты монтажа

Полная совместимость с креплениями стандарта ISO 6431: FA и FB — передний и задний фланцы, CA, CB, CR — задние и передние цапфы, LB — лапы крепления, TC — поворотные хомуты. Шток с резьбой по ISO под стандартные вилки и шарниры. Возможна установка датчиков положения на пазы корпуса через стандартные крепления.

Применение

Прямая замена для импортных аналогов Festo SI, Airtac SI, SNS SI в действующих машинах без переделки крепежа и пневмоподключений. Используется в упаковочном оборудовании, на автоматических конвейерах, в станочной оснастке, прессовых системах, манипуляторах и подъёмно-разгрузочных устройствах. Подходит для непрерывной работы в промышленных условиях при наличии стандартной подготовки воздуха (фильтрация 25 мкм, смазка по требованию).

Поставка и комплектация

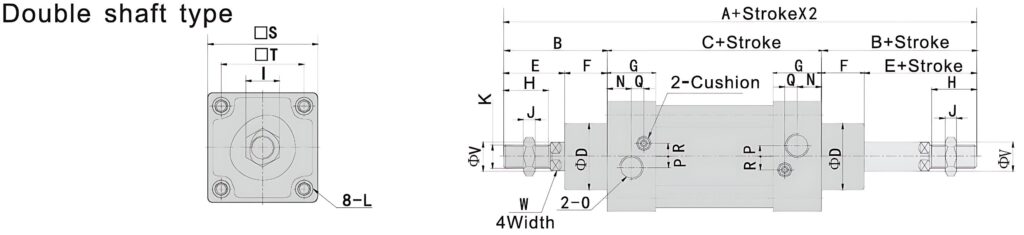

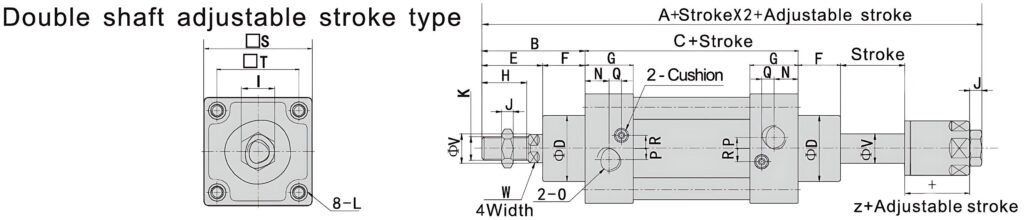

Серия WAALPC SI — производство Hangzhou Fuyang Waal Precision Machinery (КНР). Поставка ведётся по предзаказу под спецификацию заказчика: формат артикула SI-{Ø}-{ход}, для двойного штока — SID-{Ø}-{ход}, регулируемого хода — SIJ-{Ø}-{ход}. Срок отгрузки от 2 недель с момента подтверждения заказа. Крепления и датчики положения поставляются отдельной позицией.

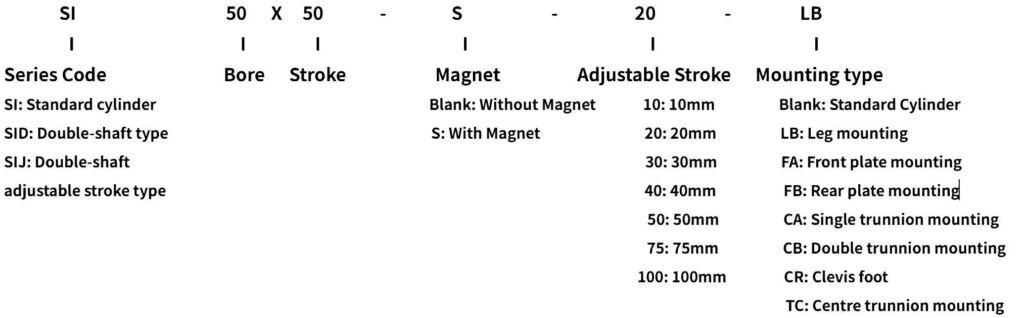

Расшифровка артикула

Формат: SI-{типоразмер}-{ход}-{damping}

• SI — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200
• Ход: 25 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 160 / 175 / 200 / 250
