Регуляторы давления

249 артикуловот 490 ₽

Отображение 13

Только в наличии
Присоединение (размер порта)
Резьба манометра
Серия

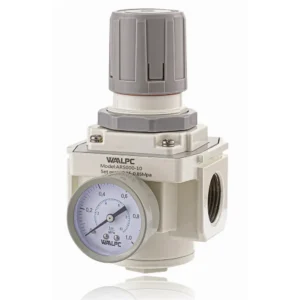

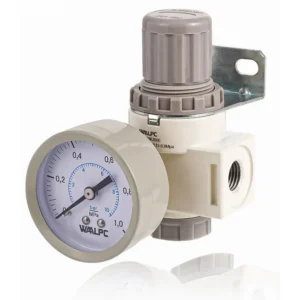

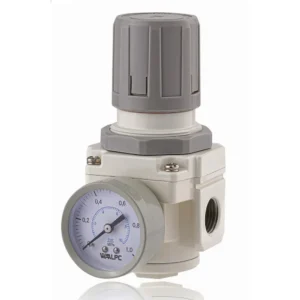

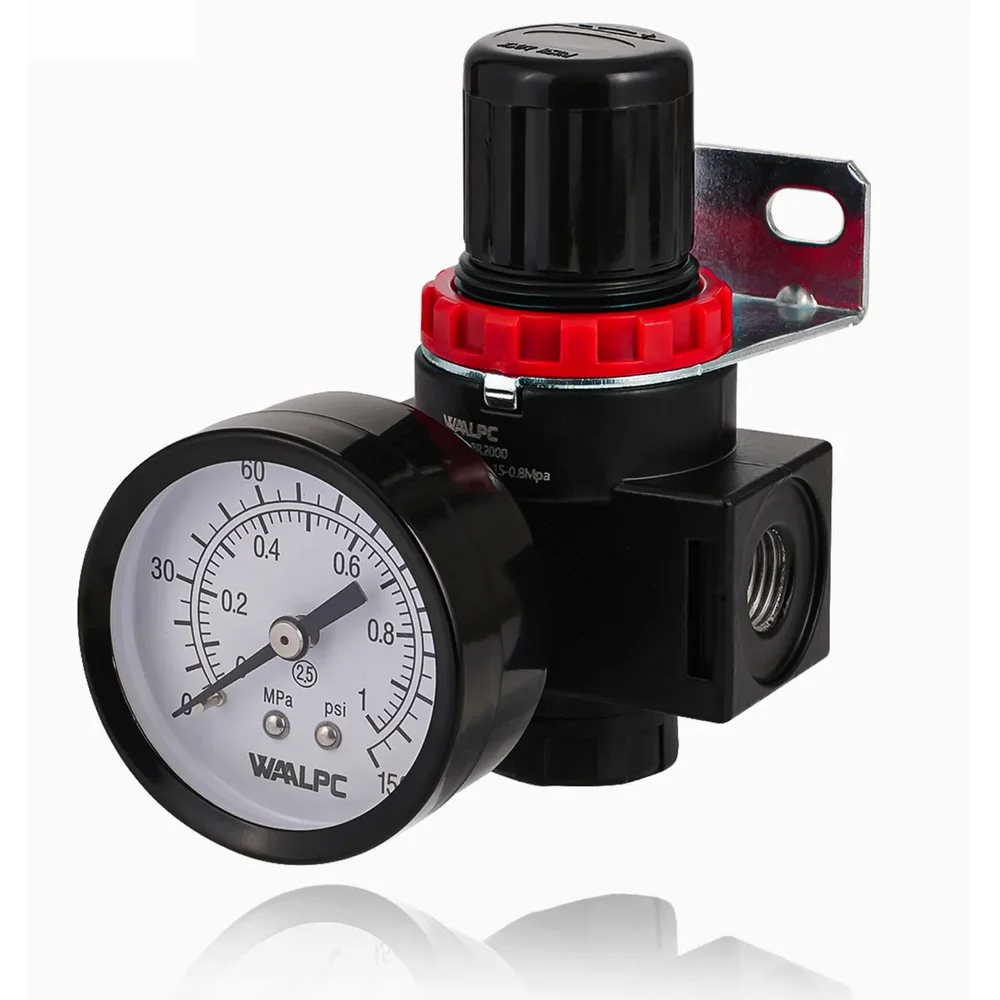

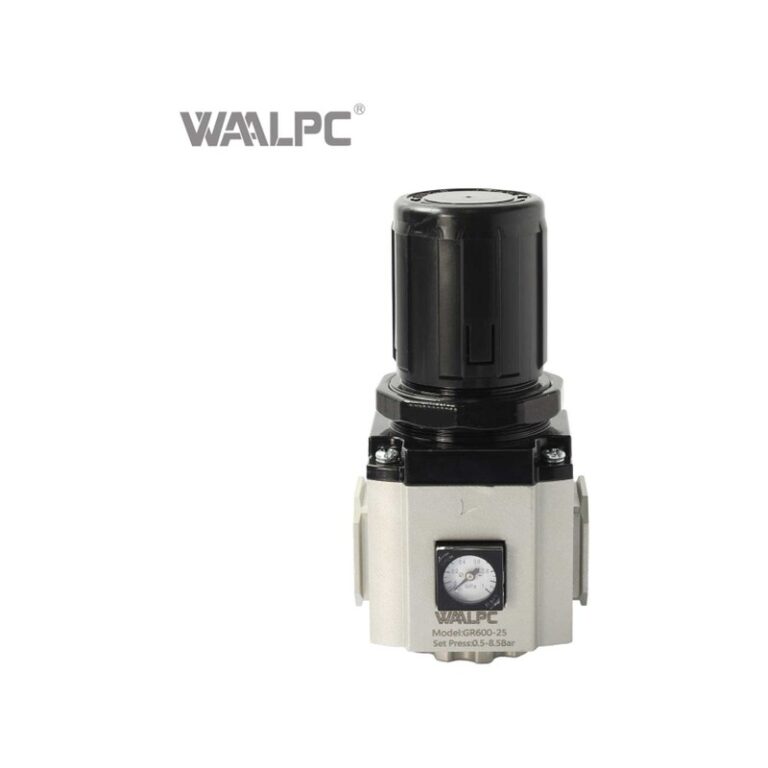

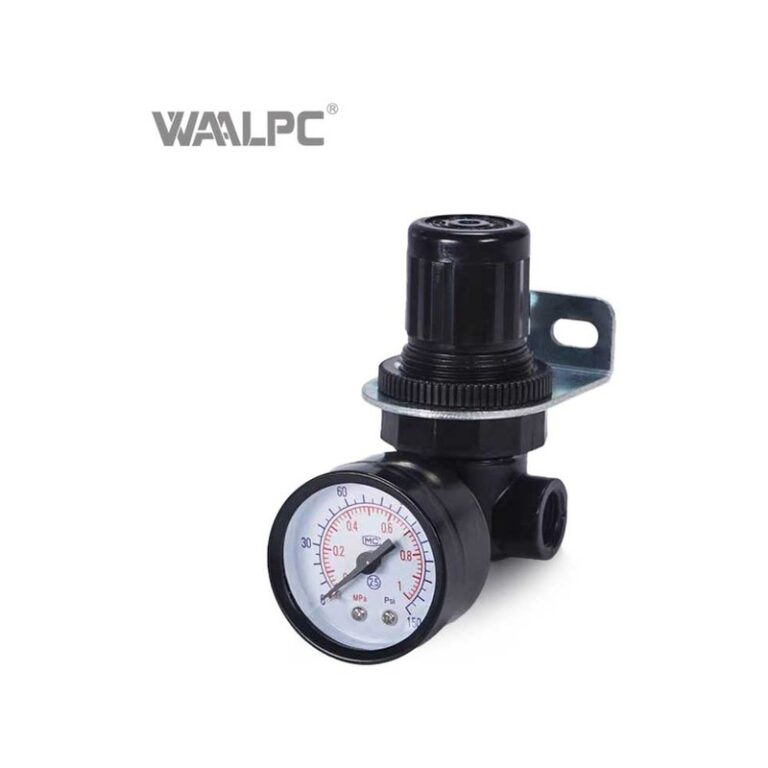

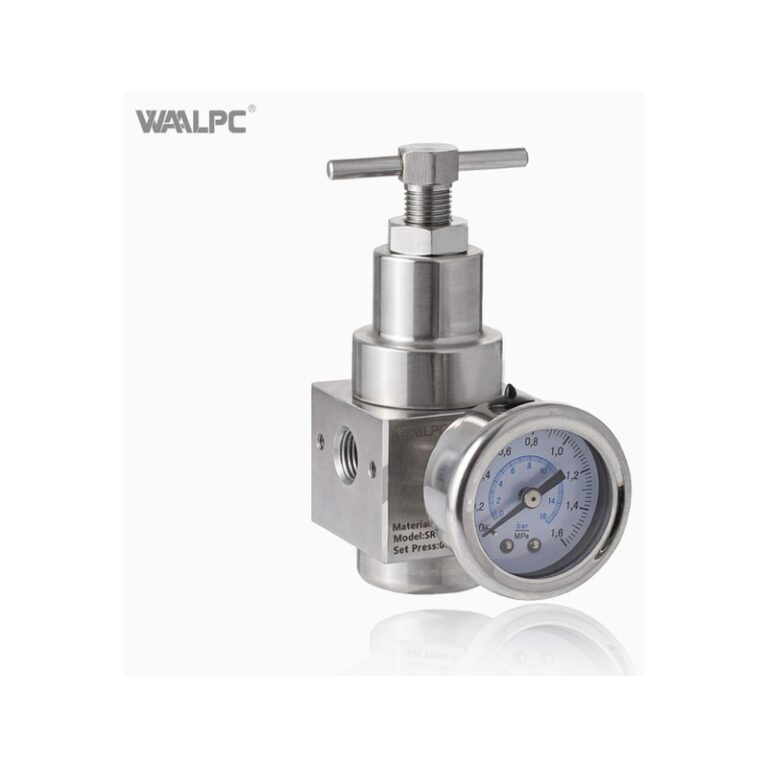

Регуляторы давления — устройства для редуцирования и поддержания стабильного рабочего давления в пневмосистеме. Понижают входное давление компрессора (8–12 бар) до требуемого рабочего (обычно 4–7 бар), защищая клапаны и цилиндры от перегрузки. В каталоге 6 моделей Waalpc — аналоги европейских брендов LR и японских аналогов AR. Зачем нужен регулятор давления Компрессор выдаёт воздух при давлении 8–12 бар — это слишком высоко для большинства пневматики: Пневмоцилиндры рассчитаны на 6 бар — при 10 бар ускоряется износ уплотнений Клапаны работают стабильнее при пониженном давлении Расход воздуха пропорционален давлению — меньше давление = экономия на компрессоре Колебания магистрального давления (0,5–1 бар при включении других потребителей) дестабилизируют работу цилиндров Принцип работы регулятора Регулятор имеет мембрану, прижимаемую регулировочной пружиной. Входящий воздух давит на мембрану с одной стороны, выходящий — с другой. При росте выходного давления мембрана приподнимается и перекрывает клапан — давление стабилизируется на заданном уровне. Регулировочный винт меняет усилие пружины и, соответственно, выходное давление. Диапазоны регулировки 0,5–4 бар — для задач с низким давлением (вакуум, приборы) 0,5–10 бар — универсальный диапазон для пневмоавтоматики 0,5–16 бар — для высокого давления (пневмопрессы, специальное оборудование) Выходное давление задаётся регулировочным винтом и фиксируется гайкой. Манометр на корпусе показывает текущее значение. Типы регуляторов Пилотного действия Базовый тип — мембрана, пружина, клапан. Простой, надёжный, стабильный. 95% задач решаются пилотным регулятором. С обратной связью (precision) Точная стабилизация давления (±0,01 бар) при колебаниях нагрузки. Применяется в измерительном оборудовании, лабораторных установках, пневмоприводах особо точного позиционирования. Пропорциональный (электроуправляемый) Выходное давление задаётся электрическим сигналом (4–20 мА или 0–10 В). Используется в системах автоматического управления давлением от ПЛК. Размеры и пропускная способность Регуляторы различаются по размеру портов и пропускной способности: G1/4 — до 500 л/мин, для малых систем G3/8 — до 1500 л/мин, средние системы G1/2 — до 3000 л/мин, промышленные линии Как выбрать регулятор давления Определите диапазон выходного давления под вашу задачу Рассчитайте расход воздуха — калькулятор → Выберите размер порта чтобы перепад давления при максимальном расходе был не больше 0,5 бар Определитесь с точностью: стандартный (±0,2 бар) или precision (±0,01 бар) Решите по электроуправлению: нужно ли изменять давление от ПЛК Монтаж регулятора Устанавливается после фильтра, перед лубрикатором (если используется). Направление потока — по стрелке на корпусе. Перед регулятором обязательно должна быть фильтрация — твёрдые частицы повреждают мембрану. Обслуживание Проверка манометра — при каждом запуске системы Замена мембраны — раз в 2–5 лет или при нестабильной работе Чистка седла клапана — при снижении максимального выходного давления Смазка регулировочного винта — раз в год Аналоги европейских брендов, японских аналогов, итальянских аналогов Наши регуляторы Waalpc — прямые аналоги: европейских аналогов LR, LR-D, LR-QS — стандартные регуляторы японских аналогов AR20, AR25, AR30, AR40 — модульная линейка итальянских аналогов MC-series, N-series совместимых аналогов GR Связанное оборудование ФРЛ-блоки | Фильтры-регуляторы (F+R) | Фильтры
