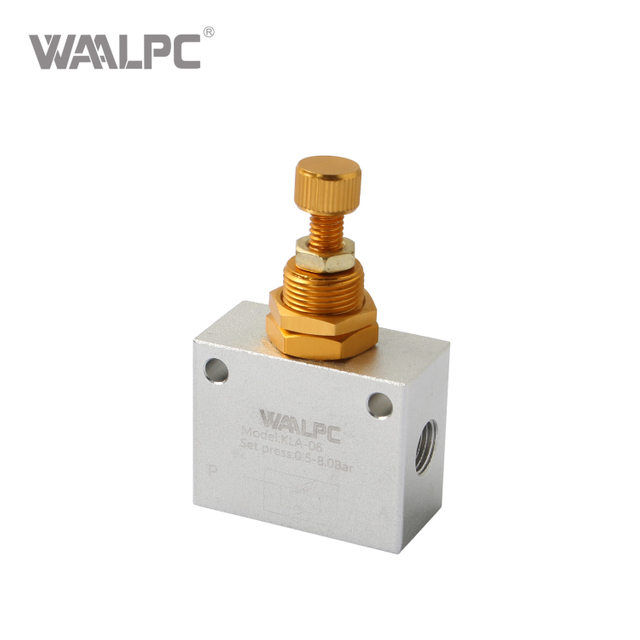

Чем дроссель с обратным клапаном отличается от дросселя без него?

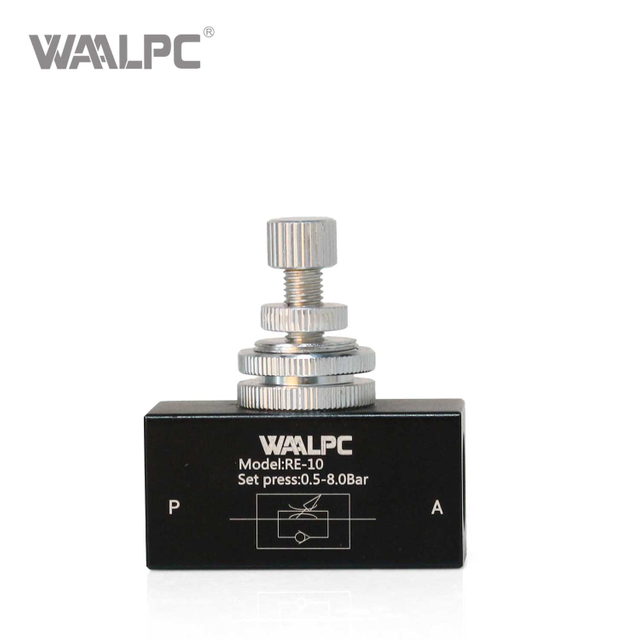

Дроссель с обратным клапаном регулирует расход только в одном направлении, а в обратном пропускает воздух свободно — это позволяет управлять скоростью хода пневмоцилиндра, не мешая возврату. Дроссель без обратного клапана ограничивает поток в обе стороны и применяется, например, на сбросе в атмосферу. Для регулировки скорости штока почти всегда нужен дроссель с обратным клапаном.

Что такое регулировка meter-out и meter-in?

Meter-out — дросселирование воздуха на выходе из камеры цилиндра (на выхлопе): ход получается плавным и стабильным под нагрузкой, это основной способ для большинства задач. Meter-in — дросселирование на впуске, применяется реже (цилиндры одностороннего действия, поворотные приводы). На практике скорость регулируют дросселями с обратным клапаном по схеме meter-out.

Как подобрать дроссель по расходу?

Дроссель подбирают по условному проходу и пропускной способности (Cv или Qn, л/мин), а не «по резьбе на глаз». Слишком малый проход не даст цилиндру нужной скорости, слишком большой — лишит регулировку чувствительности. Ориентируйтесь на расход воздуха цилиндра при рабочем давлении; при замене импортного берите аналог с близким Cv. Поможем рассчитать.

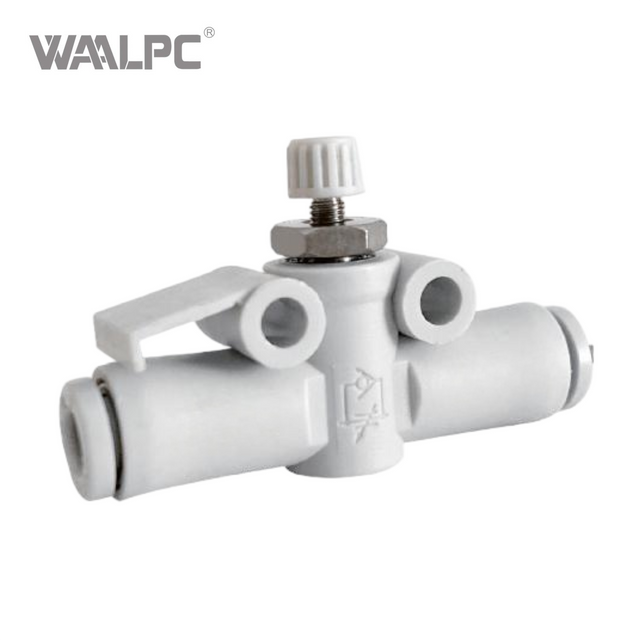

Дроссель на штуцер или на панель — что выбрать?

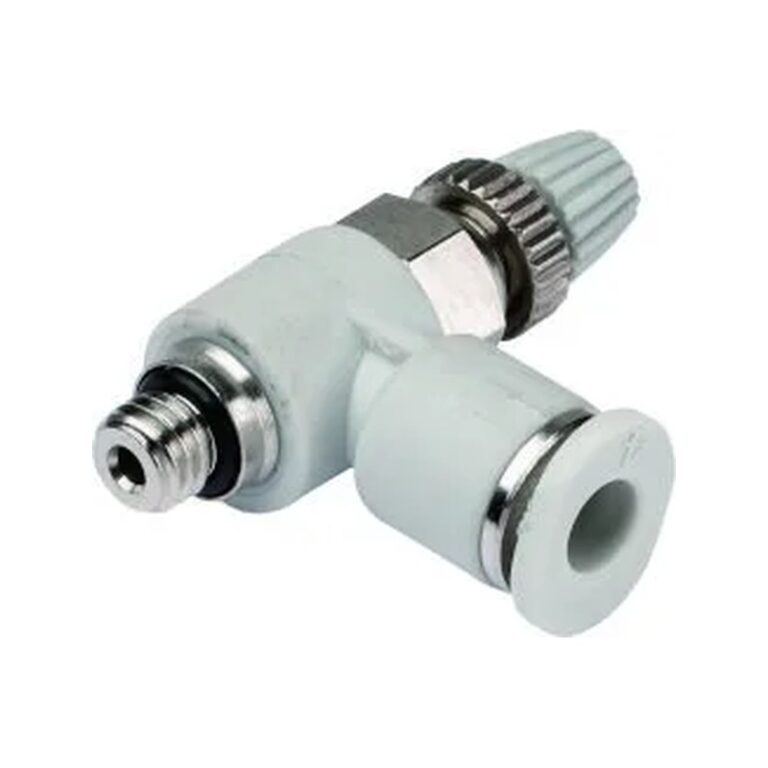

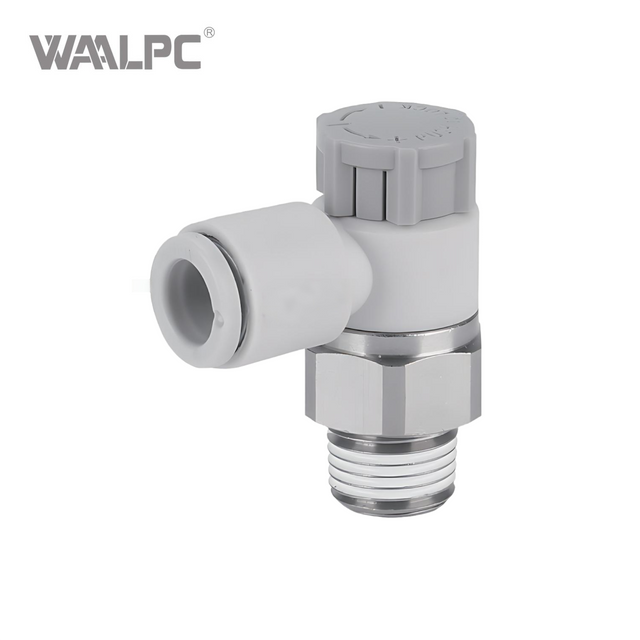

Штуцерные дроссели (резьба плюс цанга под трубку) вкручиваются прямо в порт цилиндра или распределителя — самый компактный и распространённый вариант. Панельные монтируются в корпус оборудования и удобны, когда регулировку нужно вынести на лицевую панель. В наличии оба исполнения с резьбой G1/8–G1/2 под трубки 4–12 мм.

Совместимы ли дроссели с Festo, SMC, AirTAC?

Да — дроссели-регуляторы расхода стандартизированы по резьбе и диаметру трубки, поэтому подбираются как аналог Festo, SMC, AirTAC по присоединительным размерам и пропускной способности. Достаточно указать резьбу, диаметр трубки и нужный Cv (или артикул заменяемой модели). Все позиции — со склада в Москве, с документами ЕАЭС.
