Пневмоцилиндр мини MBLC — Ø20–63 мм, ход 25–500 мм

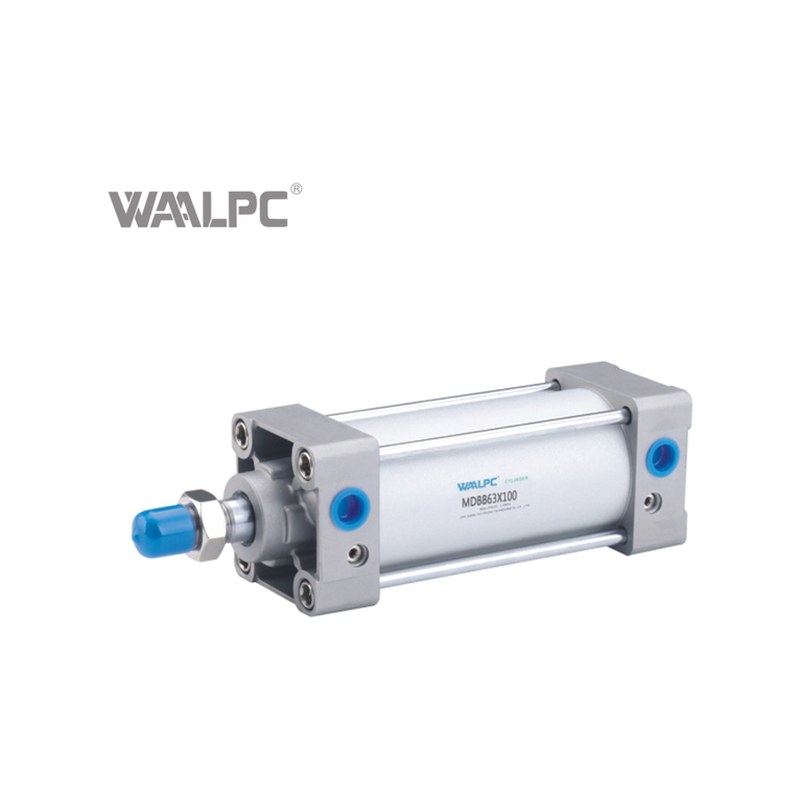

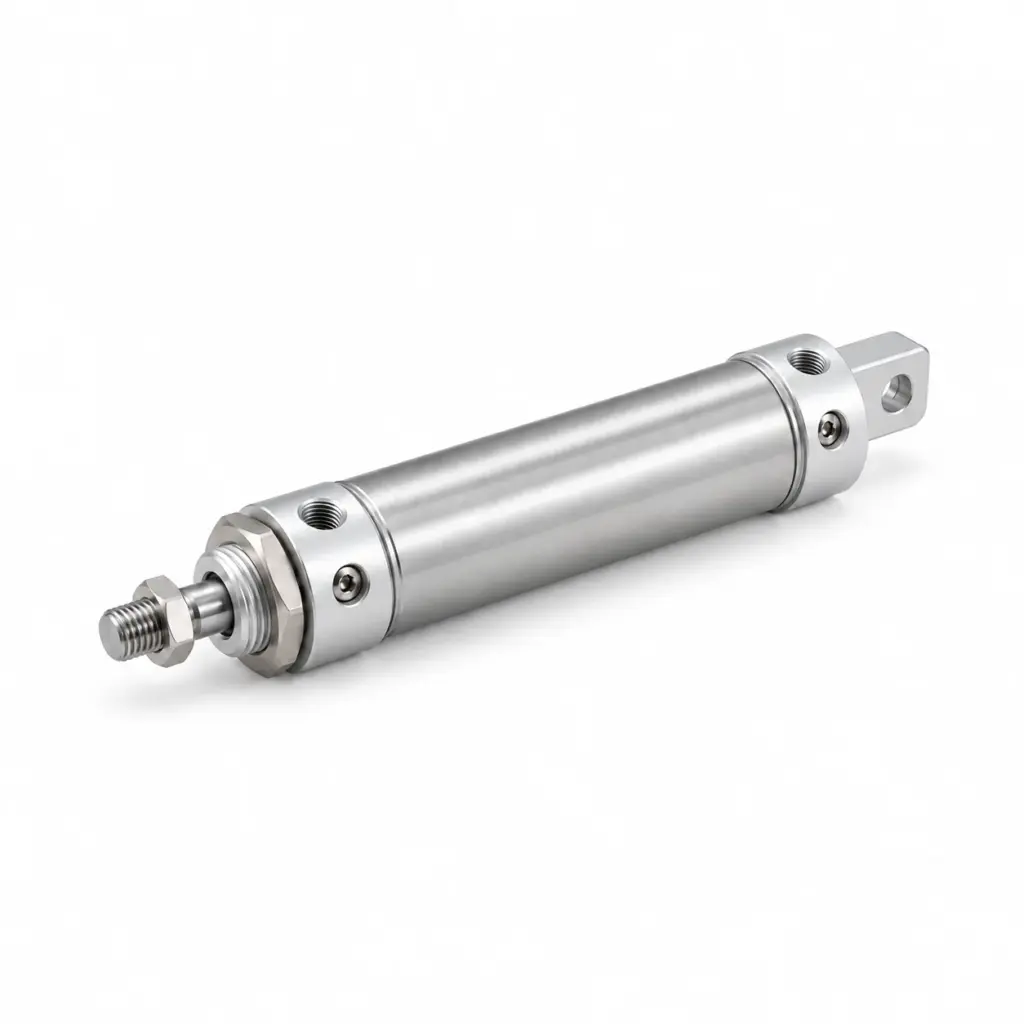

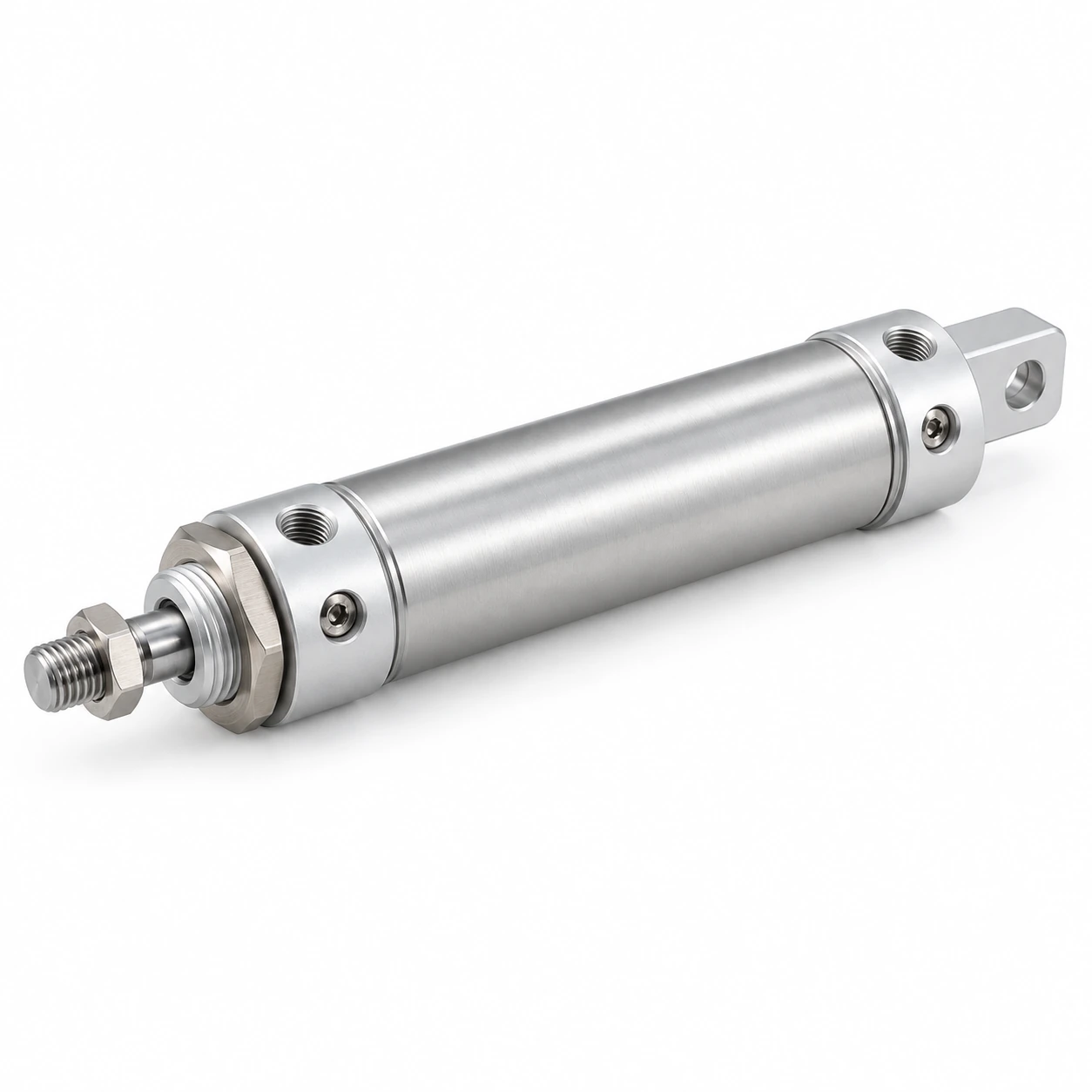

Пневмоцилиндр мини WAALPC MBLC — малогабаритный, для лёгких операций и точного позиционирования. Диаметр поршня 20–63 мм, ход 25–500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MBLC, совместим по присоединительным и габаритным размерам. Прямой совместимый аналог SMC MBLC.

Конструкция и принцип работы

Конструкция MBLC основана на герметичной гильзе с прокатанной зеркальной поверхностью, поршне с уплотнительными манжетами и направляющей штока. Сжатый воздух подаётся в одну из камер, перемещая поршень и шток в осевом направлении. Регулируемое демпфирование PPV или упругие резиновые буферы исключают удар поршня о крышку в крайних положениях. Внутренние полости анодированы для коррозионной стойкости, а магнит на поршне (опционально) позволяет устанавливать бесконтактные датчики положения по пазу корпуса.

Технические данные

• Ø поршня: 20–63 мм
• Ход: 25–500 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Серия MBLC применяется в упаковочных автоматах, сборочных линиях, машинах для производства электроники и пищевой промышленности. Используется для прессовых, толкающих, прижимных, кантовочных и подъёмных операций. Совместим с пневматическим оборудованием подготовки воздуха (фильтр-регулятор-маслёнка), пневмораспределителями 5/2, 5/3 и магистральными арматурой.

Поставка и комплектация

Серия MBLC поставляется отдельной партией с учётом исполнения, требуемого диаметра поршня и длины хода. В комплектацию входит цилиндр (или захват/привод), уплотнения и заводская маркировка. Монтажные принадлежности — кронштейны, фланцы, проушины, вилки штока, датчики положения — заказываются отдельно по требованию заказчика. Срок отгрузки: от 2 недель с момента подтверждения спецификации.

Особенности выбора

При подборе типоразмера серии MBLC учитывайте требуемое осевое усилие, скорость хода и условия окружающей среды. Диапазон диаметров поршня 20–63 мм покрывает большинство задач промышленной автоматизации — от малых сборочных операций до тяжёлых прессовых задач. Диапазон ходов 25–500 мм позволяет реализовать как короткие толкающие, так и протяжённые перемещения. Регулируемое демпфирование исключает удар поршня о крышку, что увеличивает ресурс цилиндра при высоких циклах нагружения.

Совместимость с импортными аналогами

Серия MBLC спроектирована как функциональный и присоединительный аналог SMC (SMC MBLC) и совместима по габаритным размерам, по типоразмерам штока, по шагу резьбы и по схемам монтажа. Это позволяет заменить дорогостоящие импортные компоненты в существующих машинах без переделки оснастки, кронштейнов и подводящей пневмолинии. Заводская документация и эксплуатационные характеристики WAALPC сопоставимы с европейскими аналогами по точности позиционирования и сроку службы.
