Крепления пневмоцилиндра CA2BN — 9 типов креплений

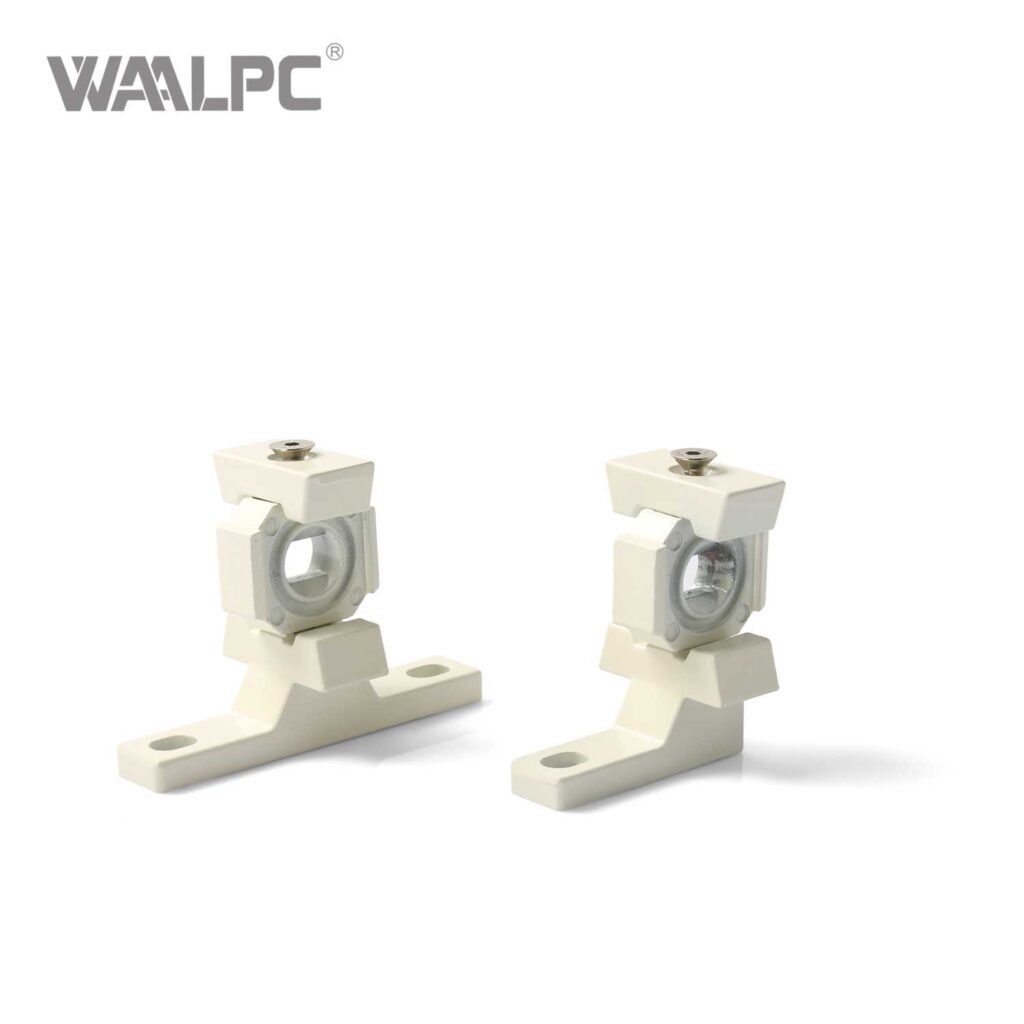

Крепления WAALPC CA2BN — комплект монтажных кронштейнов для пневмоцилиндров серии CA2BN. Совместимый аналог крепёжных принадлежностей SMC CA2: посадочные размеры, ход вилки, типоразмеры под штоковую резьбу полностью соответствуют чертежам SMC. Полная номенклатура включает 9 типов креплений на диаметры 40, 50, 63, 80 и 100 мм — это позволяет собрать монтажную схему «как у SMC» без переделки крепёжных пластин и ответных деталей машины.

Конструкция и принцип работы

Серия CA2BN — это семейство ответных кронштейнов и проушин, которые крепятся к торцам или цапфе пневмоцилиндра CA2 и переносят рабочее усилие на раму машины. Базовые типы: I — резьбовая проушина под шток; Y — вилка под палец; CA/C — одиночная проушина (single clevis); CB/D — двойная проушина (double clevis); CR/B — отверстие под палец, ответная часть; FA/F — фланец под шток; LB/L — лапа (axial foot); TC/T — задняя цапфа (rear trunnion); TCM/S — средняя/передняя цапфа (middle trunnion). Корпуса и проушины изготавливаются из углеродистой стали с защитным покрытием либо нержавеющей стали 304/316 — пакет под применение определяется при заказе. Палец вилки — закалённая сталь по h9, паз — H8/h9 без люфта.

Технические данные

• Типоразмеры под Ø поршня: 40, 50, 63, 80, 100 мм
• Совместимость: пневмоцилиндры серии WAALPC CA2 / SMC CA2 (ISO 6431/JIS)
• Типы креплений: 9 (I, Y, CA/C, CB/D, CR/B, FA/F, LB/L, TC/T, TCM/S)
• Материал базовый: углеродистая сталь с антикоррозийным покрытием
• Опция: нержавеющая сталь AISI 304/316 (исполнение для пищевой и химической промышленности)
• Палец вилки/проушины: закалённая сталь, размер по h9
• Допустимая рабочая нагрузка: соответствует максимальному осевому усилию цилиндра CA2 при 1,0 МПа
• Резьба штоковой проушины: метрическая, по чертежу SMC CA2 для каждого диаметра поршня
• Температура эксплуатации: −10…+70 °C (углеродистая сталь), −20…+150 °C (нержавеющая сталь)
• Класс защиты: IP54 (стандарт), IP65 (исполнение с уплотнениями)

Применение

Крепления CA2BN применяются там, где уже стоит парк пневмоцилиндров SMC CA2 или его прямых аналогов и требуется унифицированная замена изношенной обвязки без переделки кронштейнов на машине: упаковочные линии, конвейерные толкатели, прижимы, поворотные узлы технологических манипуляторов, штамповочные приводы и узлы фиксации. Шарнирные пары (вилка Y + палец CR/B, double clevis CB/D) компенсируют небольшие перекосы трассы; лапа LB/L и фланцы FA/F фиксируют цилиндр жёстко; цапфы TC/T и TCM/S дают возможность поворотного хода вокруг оси крепления. Полная замена крепежа SMC CA2 на CA2BN не требует пересчёта посадочных размеров — все диаметры пальцев, шаги отверстий и проходы совпадают с оригиналом.

Поставка и комплектация

Один артикул CA2BN — это один кронштейн (или один комплект под штоковую проушину). Лапа LB/L поставляется парой на один цилиндр. Цапфы TC/T, TCM/S — комплектом с ответной втулкой. Палец вилки и стопорное кольцо входят в стандартную поставку Y и CB/D. Срок поставки: 2–4 недели.

Какие типоразмеры и усилия у серии CA2BN?

Ряд включает диаметры 40, 50, 63, 80, 100 мм — всего 35 исполнений. Ход в обозначении серии не закодирован и уточняется по исполнению. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø40 мм — 754 Н; Ø50 мм — 1178 Н; Ø80 мм — 3016 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Совместимость с импортными аналогами

Совместимый аналог — SMC CA2 (совпадают присоединительные и установочные размеры, серия CA2BN).

Как расшифровать артикул CA2BN?

Формат: CA2BN-{типоразмер}

• CA2BN — серия
• Типоразмер: 40 / 50 / 63 / 80 / 100
• Исполнения: I / Y / CA/C / CB/D / CR/B / FA/F / LB/L / TC/T / TCM/S

Пример: CA2BN-40
