Пневмоцилиндр компактный CDU

Пневмоцилиндр компактный CDU, Ø 6–32 мм, ход 5–100 мм. Совместимый аналог SMC CDU. поставка 2–4 недели.

Артикулы серии: CDU-6-5, CDU-6-10, CDU-6-15 (всего 78 модификаций)

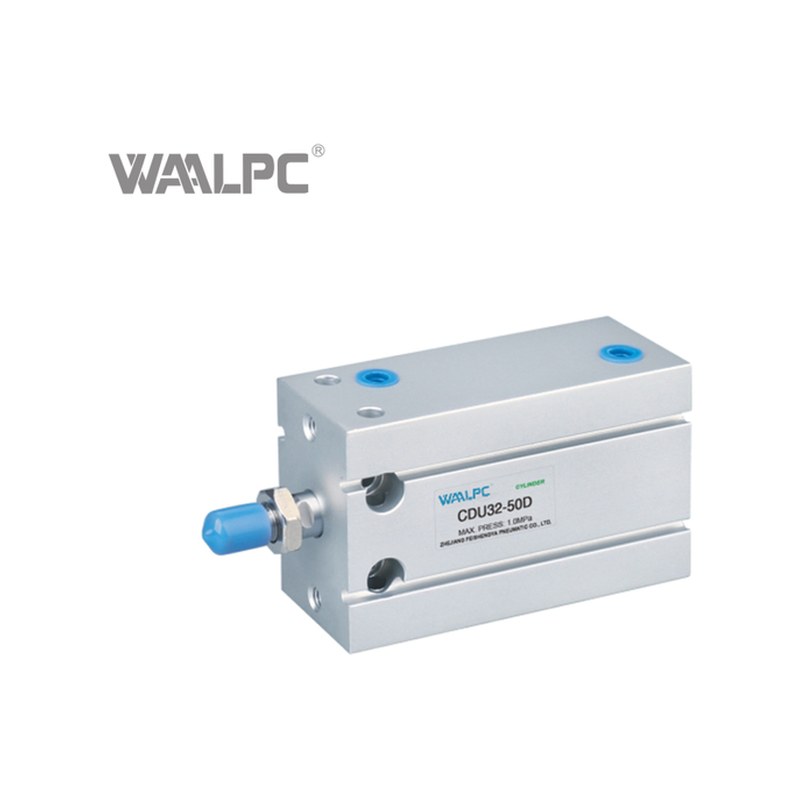

Пневмоцилиндр компактный CDU WAALPC CDU-10-10
CDU-10-10 фото 1

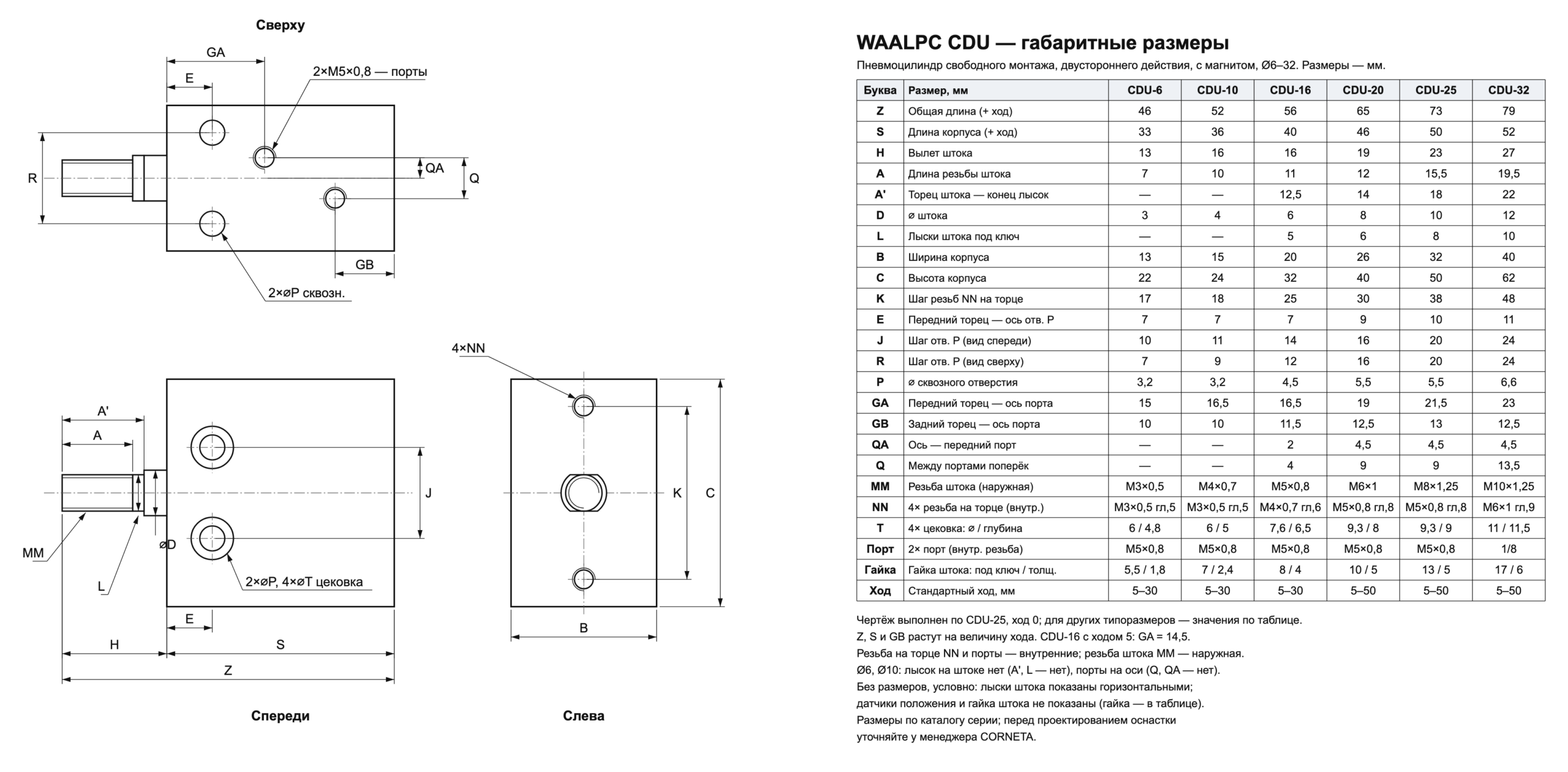

CDU-10-10 чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Диаметр поршня
6–32
Длина хода
5-100 мм
Максимальное рабочее давление
1,0 МПа (10 бар)
Температура окр. среды
−20…+80 °C
Материал корпуса
анодированный алюминиевый сплав
Рабочая среда
очищенный сжатый воздух
Тип демпфирования
упругое / регулируемое (PPV)
Все характеристики →
от 716 ₽
Артикул: CDU-6-5
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Пневмоцилиндр компактный WAALPC CDU — укороченной длины для монтажа в стеснённых условиях. Диаметр поршня 6–32 мм, ход 5–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC CDU, совместим по присоединительным и габаритным размерам. Поставка 2–4 недели. Прямой совместимый аналог SMC CDU, конструктивно повторяет габариты, присоединительные и монтажные размеры исходного изделия.

Конструкция и принцип работы

Серия WAALPC CDU спроектирована как компактный пневмоцилиндр укороченной длины: общая монтажная длина минимизирована относительно классических ISO-цилиндров за счёт оптимизированной конструкции крышек и поршневой группы. Гильза выполнена из анодированного алюминиевого сплава, шток — из легированной стали с хромированным покрытием для защиты от истирания и коррозии. Поршень оснащён уплотнениями двустороннего действия, на крышках предусмотрены посадочные пазы под датчики магнитного типа. Демпфирование штатно — упругое резиновое; по запросу доступно регулируемое демпфирование PPV с настройкой через торцевые винты.

Технические данные

  • Ø поршня: 6–32 мм
  • Ход: 5–100 мм
  • Макс. рабочее давление: 1,0 МПа (10 бар)
  • Температура: −20…+80 °C
  • Рабочая среда: очищенный сжатый воздух
  • Тип действия: двустороннее
  • Материал корпуса: анодированный алюминиевый сплав
  • Демпфирование: упругое / регулируемое (PPV)
  • Аналог: SMC CDU

Применение

Пневмоцилиндры серии CDU применяются на операциях линейного перемещения в составе сборочных, упаковочных и обрабатывающих линий: подача и выталкивание заготовок, привод заслонок и захватов, прижим и фиксация деталей в приспособлениях. Стандартизованные присоединительные и монтажные размеры упрощают замену импортных аналогов в существующих установках.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии CDU в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок поставки: 2–4 недели с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Какие типоразмеры и усилия у серии CDU?

Ряд включает диаметры 10, 16, 20, 25, 32, 40, 50 мм и ходы от 5 до 100 мм — всего 78 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø50 мм — 1178 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC CDU6-5 (совпадают присоединительные и установочные размеры, серия CDU).

Как расшифровать артикул CDU?

Формат: CDU-{типоразмер}-{ход}

  • CDU — серия
  • Типоразмер: 6 / 10 / 16 / 20 / 25 / 32
  • Ход: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 70 / 80 / 90

Пример: CDU-6-5

Категории: Цилиндры свободного монтажа CDU (SMC-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
CDU-10-10Ø10 мм, ход 10 мм716 ₽поставка 2–4 неделиSMC CDU10-10
CDU-10-15Ø10 мм, ход 15 мм716 ₽поставка 2–4 неделиSMC CDU10-15
