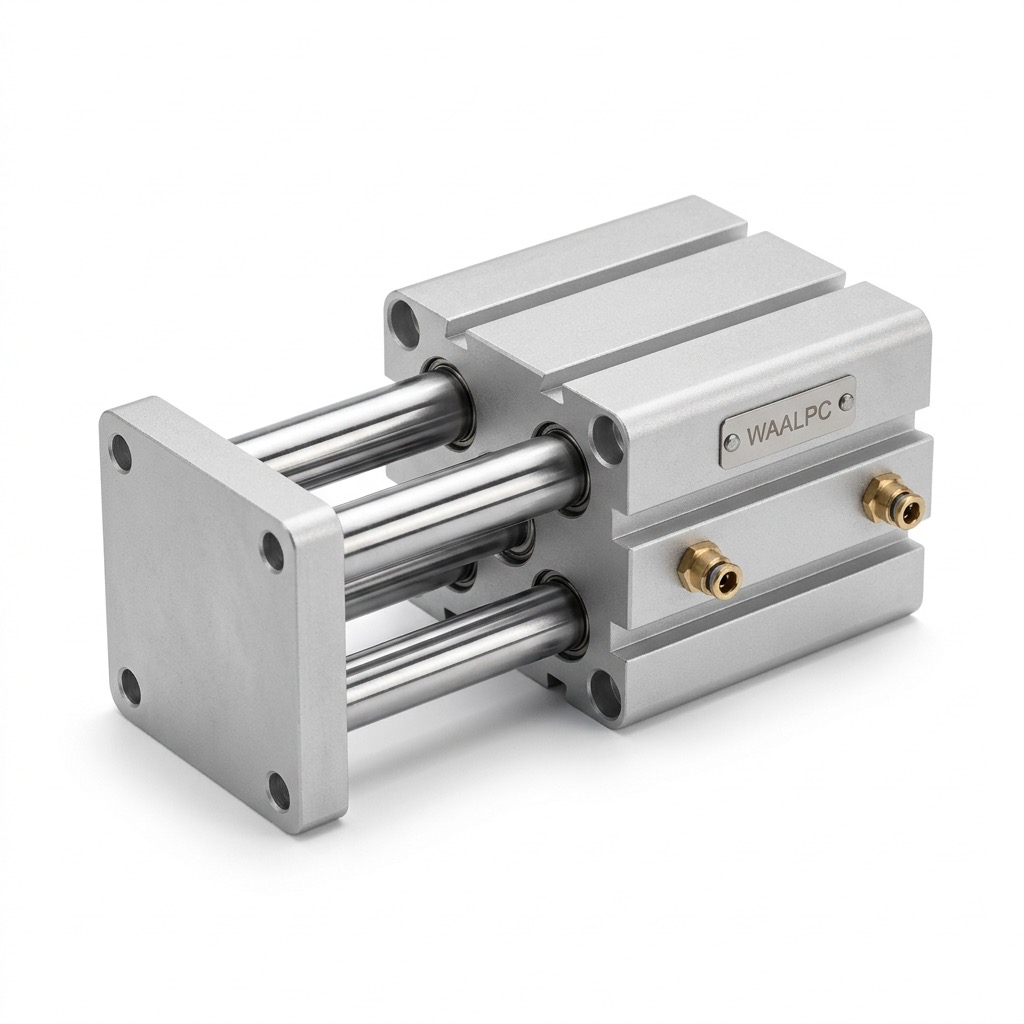

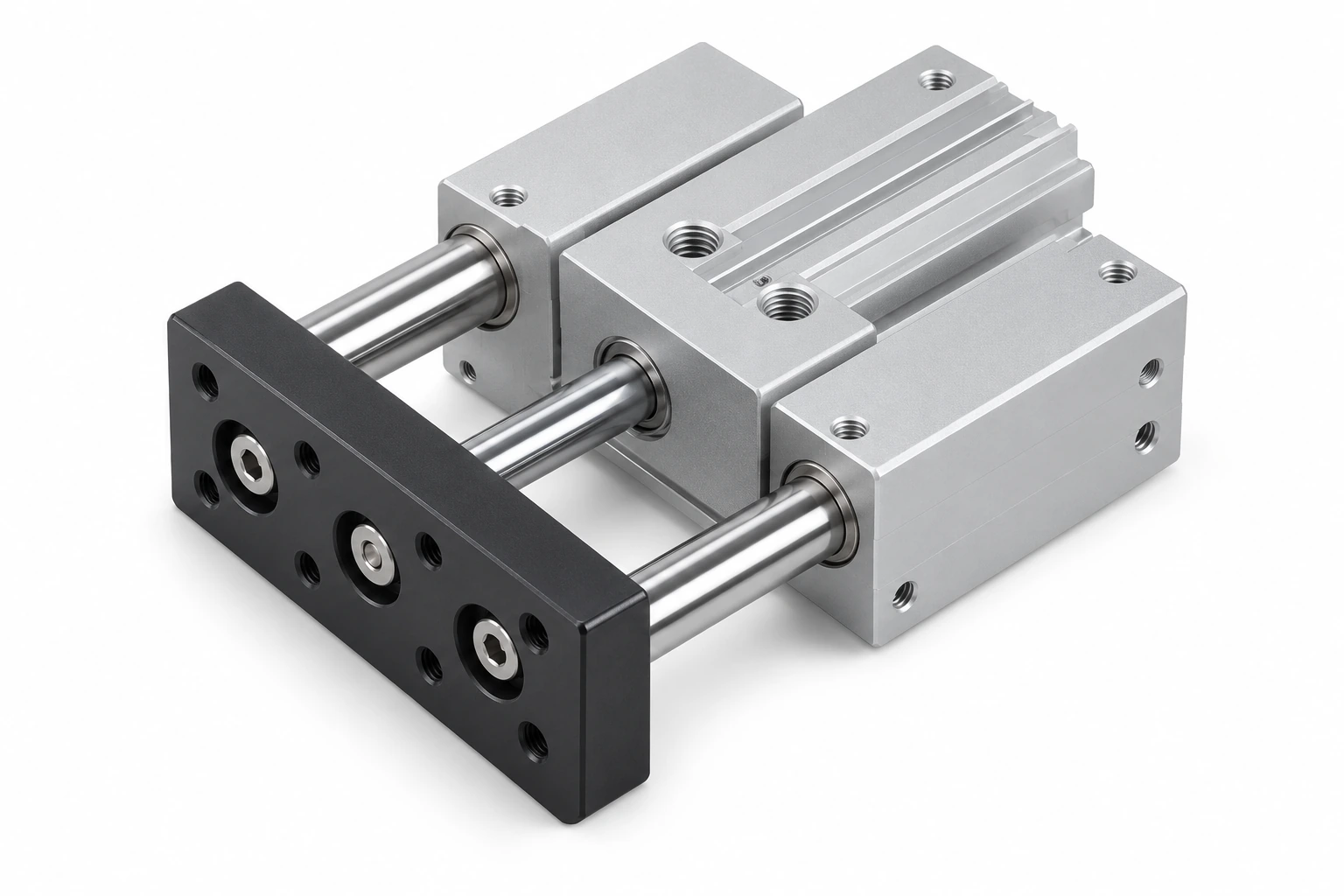

Пневмоцилиндр с направляющими JCB

Name: Пневмоцилиндр с направляющими JCB
Brand: WAALPC
SKU: JCB-20-10
Availability: InStock

Пневмоцилиндр с направляющими JCB, Ø 20–63 мм, ход 10–100 мм. Поставка 2–4 недели.

Артикулы серии: JCB-20-10, JCB-20-20, JCB-20-30 (всего 42 модификаций)

Пневмоцилиндр с направляющими JCB WAALPC JCB-20-10

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

20–63

Длина хода

10-100 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: JCB-20-10

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

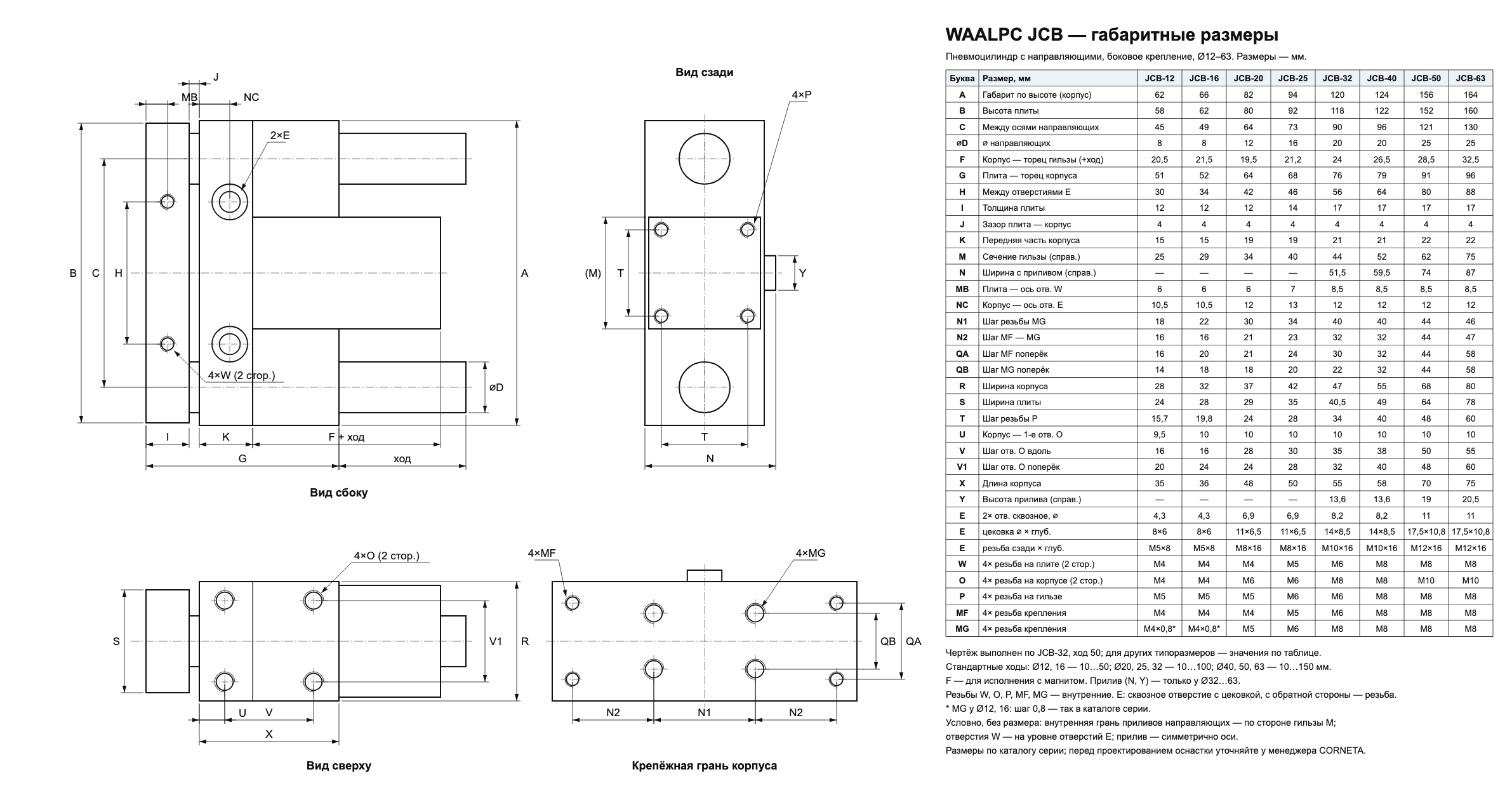

Чертёж

Документы

Аксессуары

Пневмоцилиндр с направляющими WAALPC JCB — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Диаметр поршня 20–63 мм, ход 10–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместим по присоединительным и габаритным размерам с зарубежными аналогами данного класса. Поставка 2–4 недели.

Конструкция и принцип работы

Серия WAALPC JCB построена на анодированной алюминиевой гильзе с хромированным штоком и уплотнениями NBR. Подача сжатого воздуха в одну из камер вызывает поступательное движение поршня; обратный ход обеспечивается противоположной камерой (двустороннее действие). Конструкция рассчитана на длительный ресурс в промышленных условиях.

Внутренние поверхности гильзы шлифованы для снижения трения, торцевые крышки фиксируются на шпильках или винтах в зависимости от исполнения. Магнитное кольцо на поршне (опция) позволяет применять бесконтактные датчики положения с креплением в технологический паз корпуса.

Технические данные

Ø поршня: 20–63 мм
Ход: 10–100 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Применение

Цилиндры WAALPC JCB применяются в линиях сборки, упаковочном оборудовании, станках, конвейерах, манипуляторах и узлах позиционирования. Диапазон Ø 20–63 мм, ход 10–100 мм закрывает большинство типовых задач промышленной автоматизации. Серия востребована на российских предприятиях машиностроения, пищевой, фармацевтической, мебельной и металлообрабатывающей промышленности — без необходимости менять кронштейны, фитинги и распределители.

Благодаря совместимости по монтажу и хода серия применяется как для новых проектов, так и для ремонта существующих узлов: достаточно подобрать исполнение по диаметру и ходу, остальное соответствует чертежам производителя-аналога.

Поставка и комплектация

Срок поставки: 2–4 недели. В комплект входит цилиндр в выбранном исполнении; крепёжные принадлежности, датчики и фитинги заказываются отдельно по запросу. Поддерживаем подбор по импортному артикулу, помогаем составить спецификацию замены и предоставляем технические паспорта по запросу.

Какие типоразмеры и усилия у серии JCB?

Ряд включает диаметры 20, 25, 32, 40, 50, 63 мм и ходы от 10 до 100 мм — всего 42 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Как расшифровать артикул JCB?

Формат: JCB-{типоразмер}-{ход}

JCB — серия
Типоразмер: 20 / 25 / 32 / 40 / 50 / 63
Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100

Пример: JCB-20-10

Категории: Цилиндры с боковыми направляющими JCB

Цены по типоразмерам — JCBпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 42 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	10	20	30	40	50	75	100
ход →	ход штока, мм
20	6 344	6 344	6 445	6 548	6 710	6 957	7 220
25	7 995	8 156	8 360	8 507	8 770	9 282	9 807
32	8 257	8 507	8 770	9 032	9 282	9 544	10 055
40	9 807	10 319	10 582	10 830	11 342	12 380	12 892
50	11 094	11 605	12 117	12 642	13 154	13 929	14 967
63	12 892	13 417	13 929	14 440	14 967	15 479	15 989

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии JCB?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø20 × 10 мм — от 6 836 ₽Ø20 × 20 мм — от 6 948 ₽Ø20 × 30 мм — от 7 059 ₽Ø20 × 40 мм — от 7 171 ₽Ø20 × 50 мм — от 7 348 ₽Ø20 × 75 мм — от 7 620 ₽Ø20 × 100 мм — от 7 907 ₽Ø25 × 10 мм — от 8 756 ₽Ø25 × 20 мм — от 8 933 ₽Ø25 × 30 мм — от 9 156 ₽Ø25 × 40 мм — от 9 317 ₽Ø25 × 50 мм — от 9 605 ₽Ø25 × 75 мм — от 10 166 ₽Ø25 × 100 мм — от 10 741 ₽Ø32 × 10 мм — от 9 044 ₽Ø32 × 20 мм — от 9 317 ₽Ø32 × 30 мм — от 9 605 ₽Ø32 × 40 мм — от 9 892 ₽Ø32 × 50 мм — от 10 166 ₽Ø32 × 75 мм — от 10 454 ₽Ø32 × 100 мм — от 11 012 ₽Ø40 × 10 мм — от 10 741 ₽Ø40 × 20 мм — от 11 302 ₽Ø40 × 30 мм — от 11 590 ₽Ø40 × 40 мм — от 11 861 ₽Ø40 × 50 мм — от 12 422 ₽Ø40 × 75 мм — от 13 558 ₽Ø40 × 100 мм — от 14 120 ₽Ø50 × 10 мм — от 12 151 ₽Ø50 × 20 мм — от 12 710 ₽Ø50 × 30 мм — от 13 271 ₽Ø50 × 40 мм — от 13 846 ₽Ø50 × 50 мм — от 14 407 ₽Ø50 × 75 мм — от 15 256 ₽Ø50 × 100 мм — от 16 392 ₽Ø63 × 10 мм — от 14 120 ₽Ø63 × 20 мм — от 14 695 ₽Ø63 × 30 мм — от 15 256 ₽Ø63 × 40 мм — от 15 815 ₽Ø63 × 50 мм — от 16 392 ₽Ø63 × 75 мм — от 16 953 ₽Ø63 × 100 мм — от 17 512 ₽

Что покупают вместе с JCB?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про JCB?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр с направляющими JCB
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
