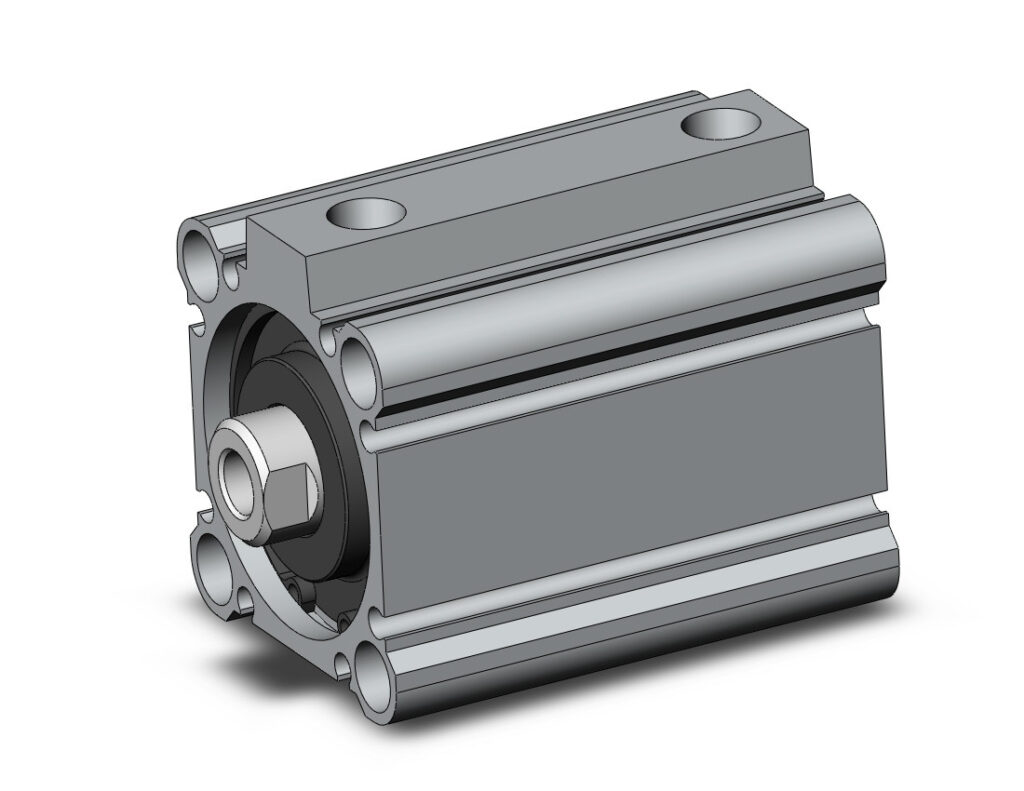

Пневмоцилиндр компактный двухштоковый CDQ2B — компактный двухштоковый SMC CDQ2B, Ø12–100 мм, ход 5–100 мм

Серия WAALPC CDQ2B — компактные двухштоковые пневмоцилиндры с встроенным магнитом и регулируемой пневматической амортизацией, прямой совместимый аналог SMC CDQ2B по габаритным, посадочным и присоединительным размерам. Применяются там, где ключевым требованием является минимальная монтажная длина: на роботизированных линиях сборки, в станках-полуавтоматах, в упаковочном и пищевом оборудовании, в станциях контроля качества.

Конструкция и принцип работы

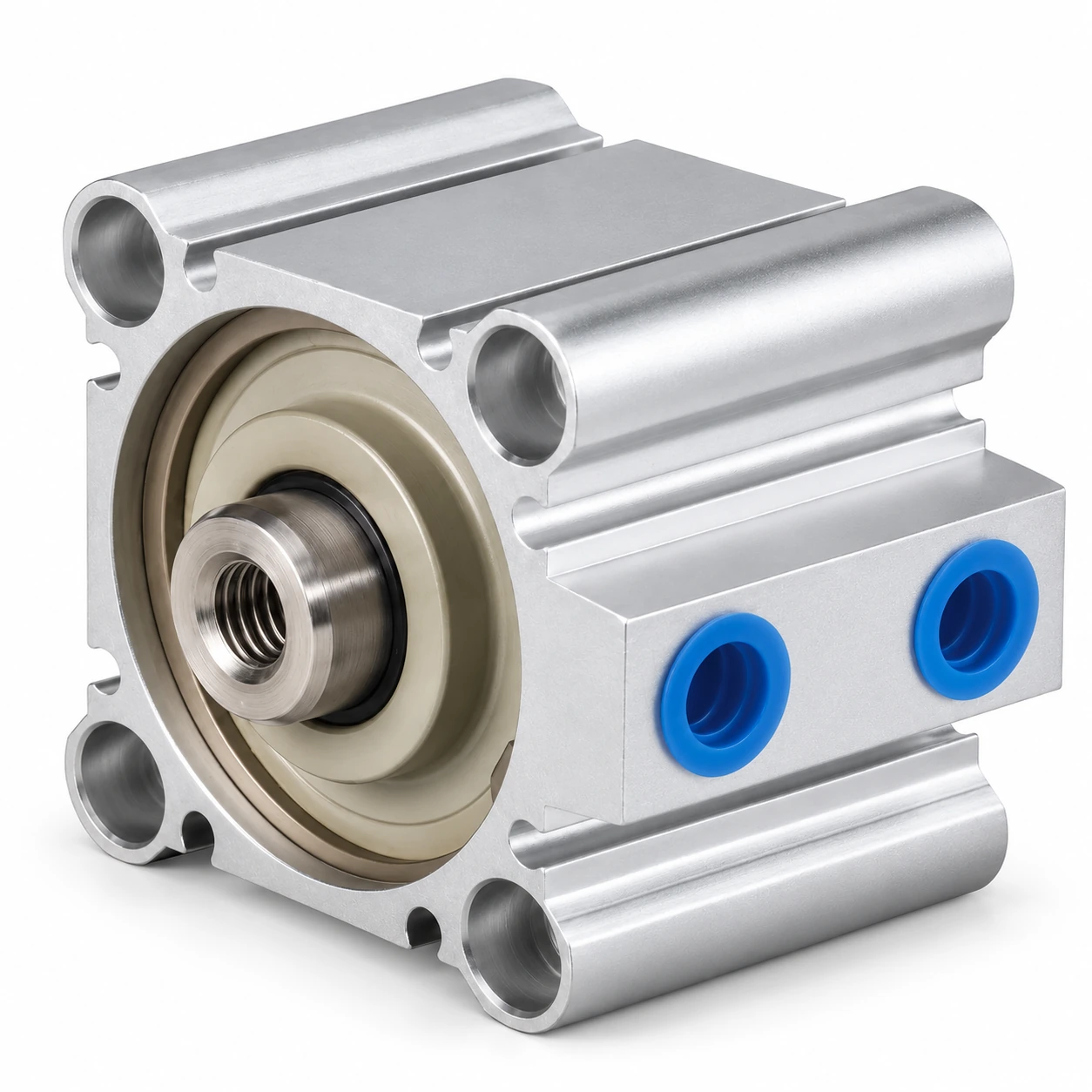

Корпус — прямоугольный анодированный алюминиевый блок, передняя и задняя крышки изготовлены из того же сплава. Внутри расположен поршень со стандартным двойным действием. Конструкция «double rod / through-rod» сокращает осевой габарит цилиндра в среднем на 35–50 % по сравнению с классической ISO 6431 при том же выходном усилии.

На поршне установлены резиновые буферные шайбы и постоянный неодимовый магнит, позволяющий использовать любые герконовые или электронные датчики положения серии CS1/D-M9 в стандартных продольных пазах корпуса. Уплотнения штока и поршня — NBR, для версий с увеличенным температурным диапазоном применяется FKM по запросу.

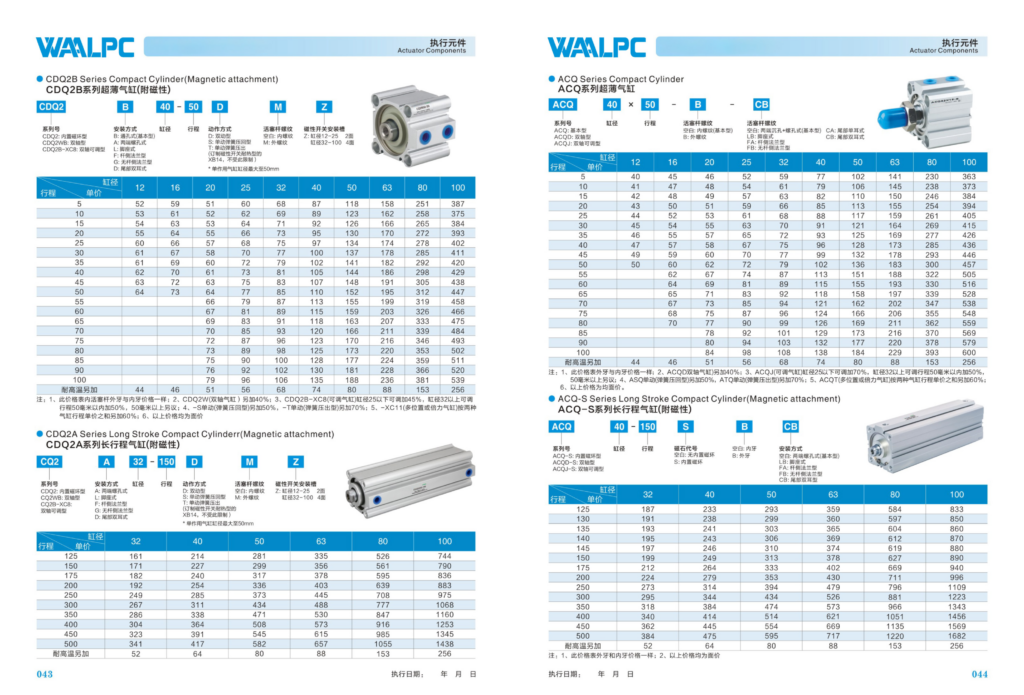

Технические данные

• Диаметр поршня (Ø): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
• Ход штока: 5 мм … 100 мм (с шагом 5 мм; для Ø 40–100 доступны увеличенные хода)
• Тип действия: двустороннее (double acting), стандартное исполнение
• Рабочее давление: 0,1 … 1,0 МПа (1 … 10 бар)
• Давление страгивания: ≤ 0,05 МПа (0,5 бар)
• Испытательное давление: 1,5 МПа (15 бар)
• Температура окружающей среды и рабочей среды: −10 … +70 °C (без замерзания)
• Рабочая среда: сжатый воздух, очистка по ISO 8573-1 класс 7-4-4 (фильтрация 40 мкм)
• Материал корпуса: алюминиевый сплав с твёрдым анодированием; шток — нержавеющая сталь
• Магнитный поршень: стандартно (для совместимости с датчиками CS1/D-M9)
• Демпфирование: эластичные буферные шайбы с обеих сторон, без воздушной амортизации
• Присоединение: G1/8, G1/4, G3/8 (в зависимости от типоразмера)
• Монтаж: через сквозные резьбовые отверстия, на ножках или через переходную фланцевую плиту

Применение

Компактная геометрия CDQ2B оптимальна для встроенных приводов в станках, где каждый миллиметр осевой длины критичен. Типичные сценарии: прижим заготовки на фрезерных столах, выдвижение упоров и сепараторов на конвейерах, открытие/закрытие шиберов и заслонок, манипуляции в координатных столах X-Y, привод присосок в системах pick & place. Благодаря встроенному магниту цилиндр напрямую интегрируется в логику ПЛК через бесконтактные датчики, не требуя внешних концевых выключателей.

Поставка и комплектация

Базовая комплектация: пневмоцилиндр CDQ2B-Ø-ход с уплотнениями NBR, магнитным поршнем и комплектом монтажных гаек. Опционально: датчики положения CS1-F / D-M9B, монтажные ножки (LB), задний фланец (FB), передний фланец (FA), сферический шарнир штока (I, Y), удлинённый шток, исполнение с FKM для расширенного температурного диапазона. Срок отгрузки: от 2 недель.
