Пневмоцилиндр бесштоковый MY3

Пневмоцилиндр бесштоковый WAALPC MY3 — для длинных ходов при экономии монтажной длины. Диаметр поршня 16–32 мм, ход 100–2000 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MY3, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель, ориентировочный срок 2–3 недели. Прямой совместимый функциональный аналог SMC MY3, конструктивно повторяет габариты, присоединительные и монтажные размеры исходного изделия.

Конструкция и принцип работы

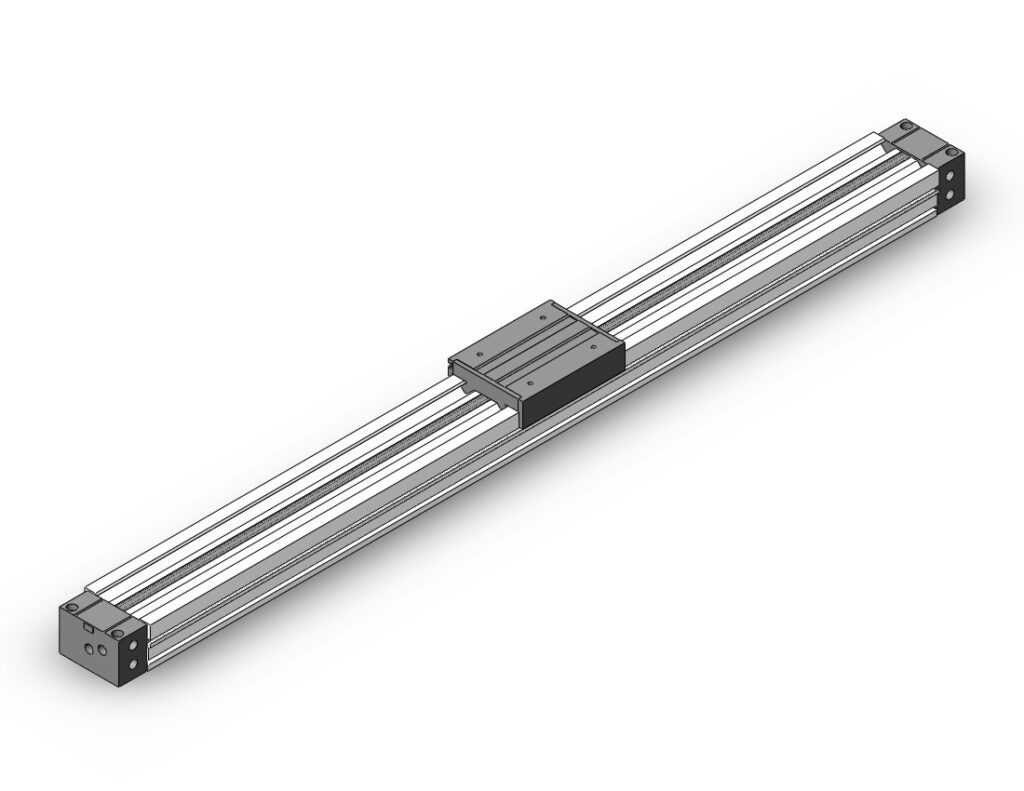

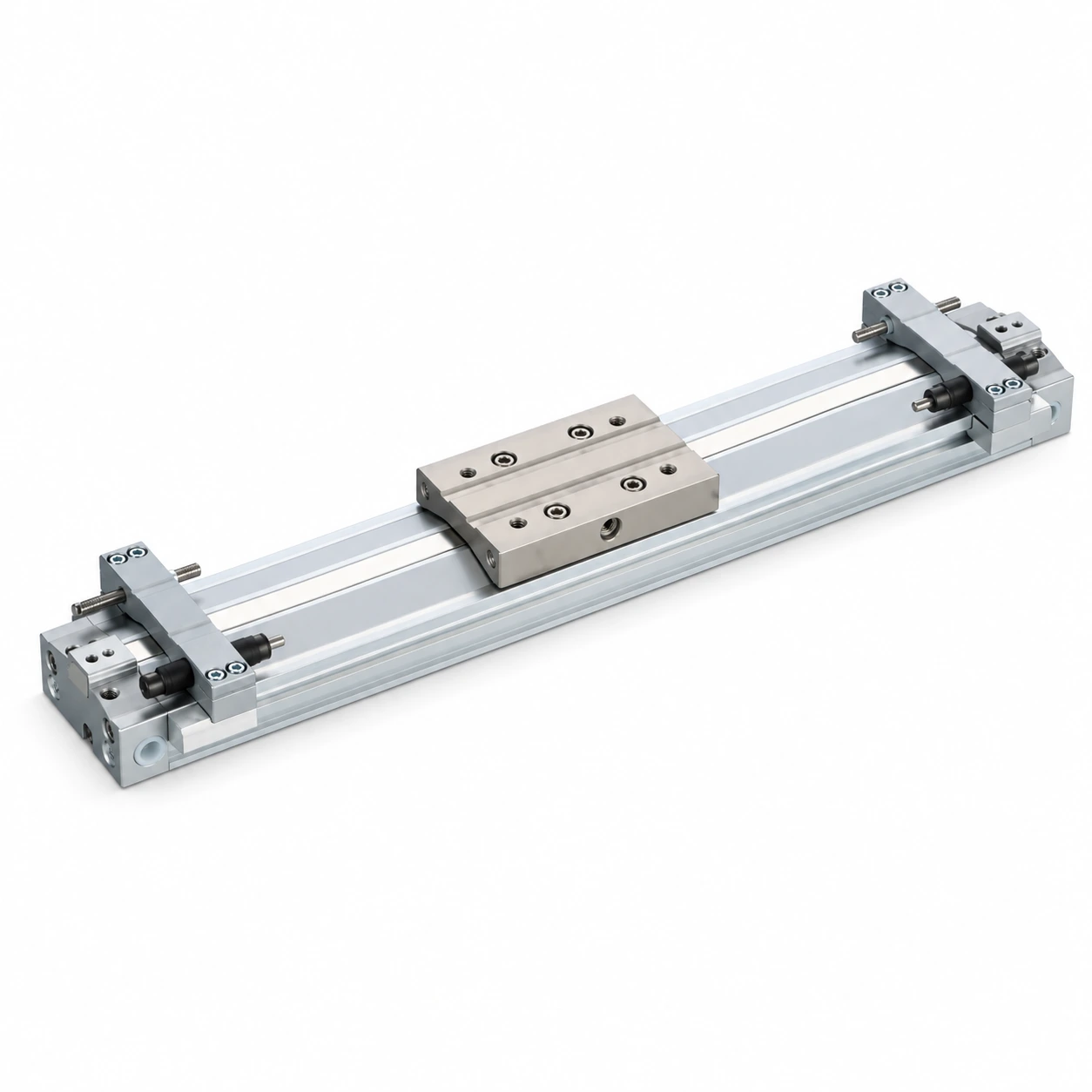

Серия WAALPC MY3 построена по схеме бесштокового пневмоцилиндра с механической передачей усилия от поршня на каретку через продольную щель в корпусе, закрытую гибкой уплотнительной лентой. Такая компоновка позволяет получить длинный рабочий ход при монтажной длине, равной длине самого цилиндра — то есть без удлинителя по штоку. Корпус выполнен из анодированного алюминиевого профиля с интегрированными пазами для крепежа и датчиков положения; внутренняя поверхность имеет полированную дорожку для перемещения поршня. Демпферы в крышках и регулируемые амортизаторы обеспечивают мягкий выход на упор без ударов о торцевые крышки.

Технические данные

• Ø поршня: 16–32 мм
• Ход: 100–2000 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)
• Исполнения: B/A
• Аналог: SMC MY3

Применение

Бесштоковые цилиндры серии MY3 применяются для длинноходовых перемещений в установках с ограниченной монтажной длиной: на линиях упаковки, в манипуляторах загрузочно-разгрузочных устройств, приводах траверс, штор и крышек, перемещающихся вдоль рамы станка. Существенное преимущество перед классической схемой — отсутствие выступающего штока при том же или большем рабочем ходе.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии MY3 в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок отгрузки: от 2 недель с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Расшифровка артикула

Формат: MY3-{типоразмер}-{ход}

• MY3 — серия
• Типоразмер: 16 / 20 / 25 / 32
• Ход: 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200

Пример: MY3-16-100
