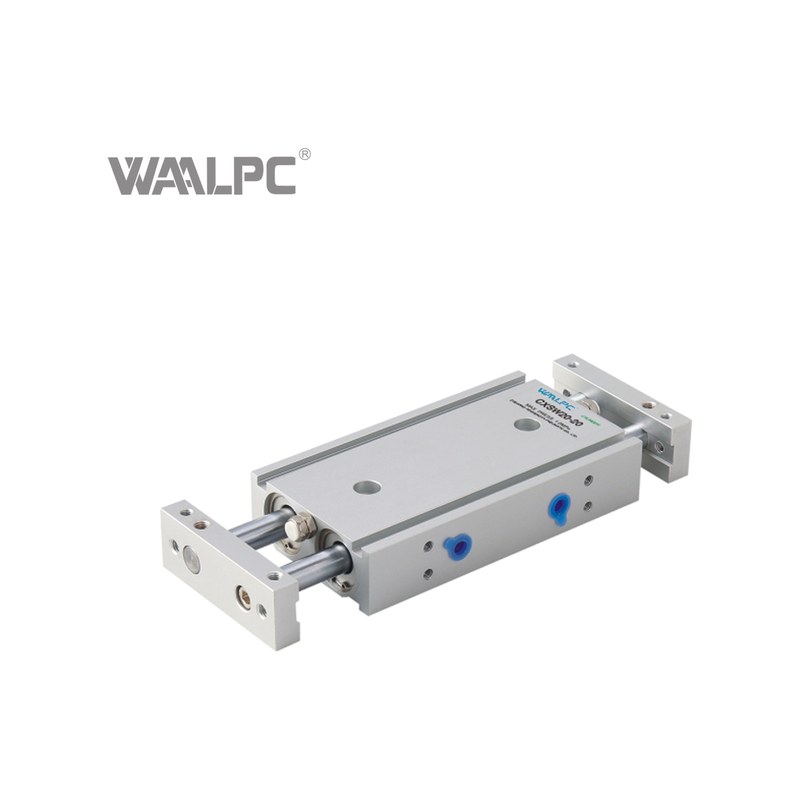

Пневмоцилиндр с двумя штоками CXSW — компактный с защитой от вращения и магнитным датчиком, Ø6-32 мм, ход 10-200 мм

Серия WAALPC CXSW — пневмоцилиндры с двумя параллельными штоками двустороннего действия, прямой совместимый аналог SMC CXSW по габаритным, посадочным и присоединительным размерам. Конструкция с двумя штоками устраняет вращение нагрузки и обеспечивает повышенную поперечную жёсткость без дополнительных направляющих, что востребовано в манипуляторах pick & place, узлах подачи на сборочных линиях, упаковочном оборудовании и испытательных стендах.

Конструкция и принцип работы

Два поршня объединены общей плитой, что даёт двойную опорную базу и точность от вращения ±0,1°. Корпус — алюминиевый сплав с твёрдым анодированием. Уникальный воздушный демпфер реализован без отдельной демпферной втулки — за счёт профиля торцевой крышки, что снижает массу и упрощает обслуживание. Канавки под магнитный датчик нанесены по обоим продольным рёбрам, поэтому датчик «захват/отпуск» можно установить с любой стороны без переделки крепежа. Регулировка хода ±5 мм в стандартном исполнении (до −10 мм по запросу).

Технические данные

• Типоразмеры (Ø поршня): 6 / 10 / 16 / 20 / 25 / 32 мм
• Длина хода: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 175 / 200 мм
• Тип действия: двустороннего действия, с воздушным демпфированием
• Рабочее давление: 0,15 – 0,7 МПа (1,5 – 7 бар)
• Испытательное давление: 1,05 МПа
• Минимальное рабочее давление: 0,15 МПа (0,1 МПа для отдельных типоразмеров)
• Температура среды и окружения: −10…+60 °C (без замерзания)
• Среда: очищенный сжатый воздух (по ISO 8573-1: 7-4-4)
• Регулировка хода: 0…−5 мм (стандарт), 0…−10 мм (по запросу)
• Точность от вращения: ±0,1°
• Магнитный датчик положения: канавка под датчик включена в стандартное исполнение
• Смазка: не требуется (lubrication-free)
• Материал корпуса: алюминиевый сплав, анодированный
• Материал штока: нержавеющая сталь
• Материал уплотнений: NBR (стандарт)

Применение

Цилиндры CXSW решают типовую задачу — перемещение нагрузки без её проворота на штоке, когда установка отдельной линейной направляющей нерациональна по габариту или стоимости. Применяются для подачи заготовок на станки, на конвейерах с поворотными столами, в фасовочных и упаковочных машинах, в испытательных стендах при позиционировании пробников, в схемах загрузки магазинов и накопителей. Совместимы со стандартными присоединительными размерами SMC по модулю CXSW, поэтому замена оригинального цилиндра выполняется без переделки крепежа и без смены датчиков положения — канавки и места установки полностью унифицированы.

Поставка и комплектация

В комплекте: сам цилиндр CXSW с обеими портами по умолчанию, штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — исполнения с длинным ходом (-XB11), с подшипниками скольжения или шариковыми (slide / ball bushing), с увеличенным диапазоном регулировки 0…−10 мм, специальные пары присоединительных портов. Срок отгрузки от 2 недель.

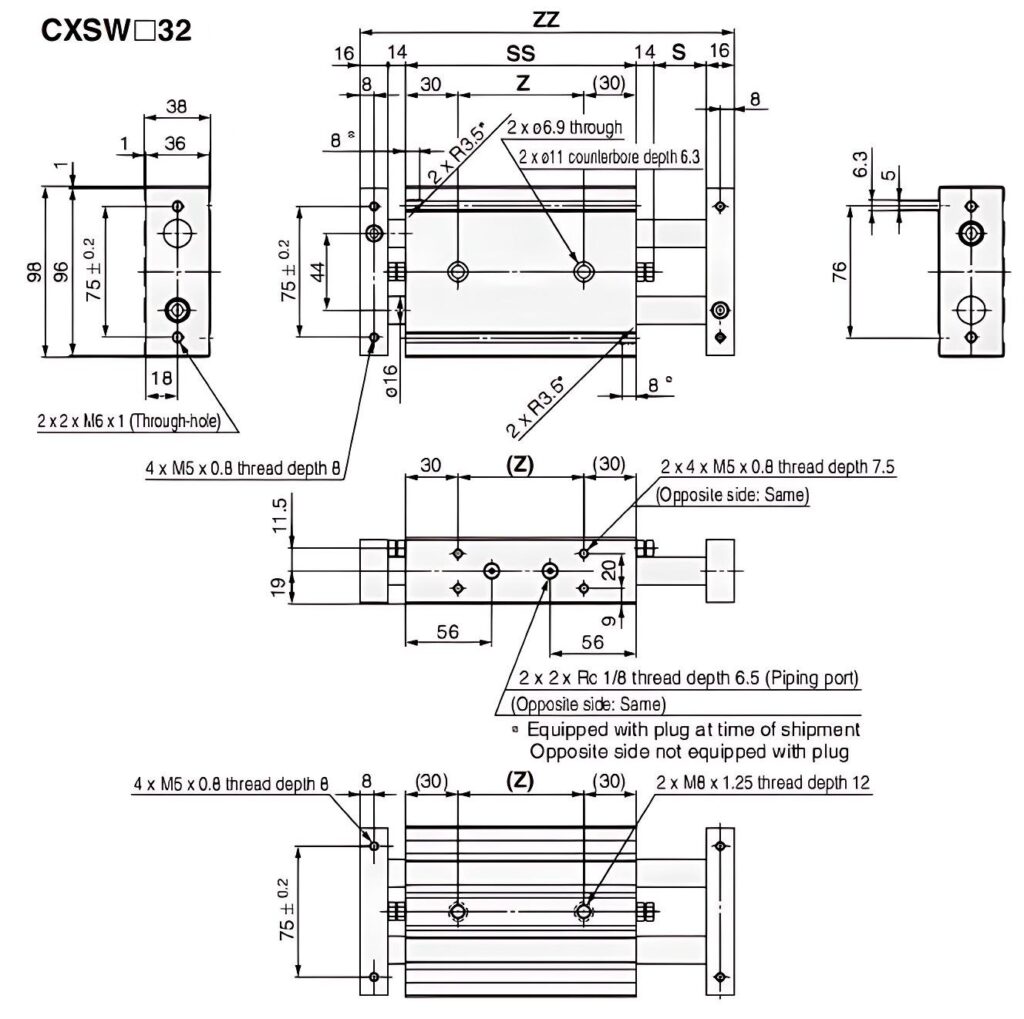

Расшифровка артикула

Формат: CXSW-{типоразмер}-{ход}

• CXSW — серия
• Типоразмер: 6 / 10 / 16 / 20 / 25 / 32
• Ход: 10 / 20 / 25 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 200

Пример: CXSW-6-10
