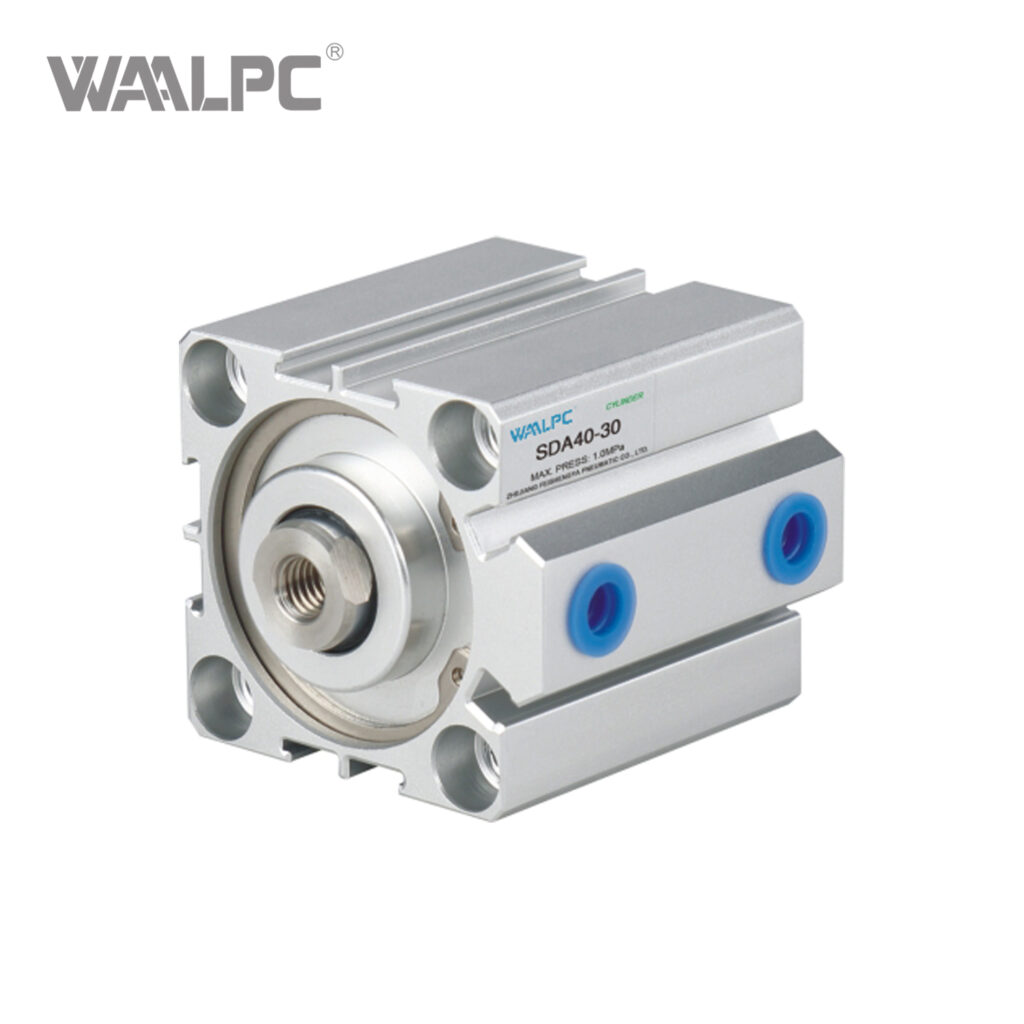

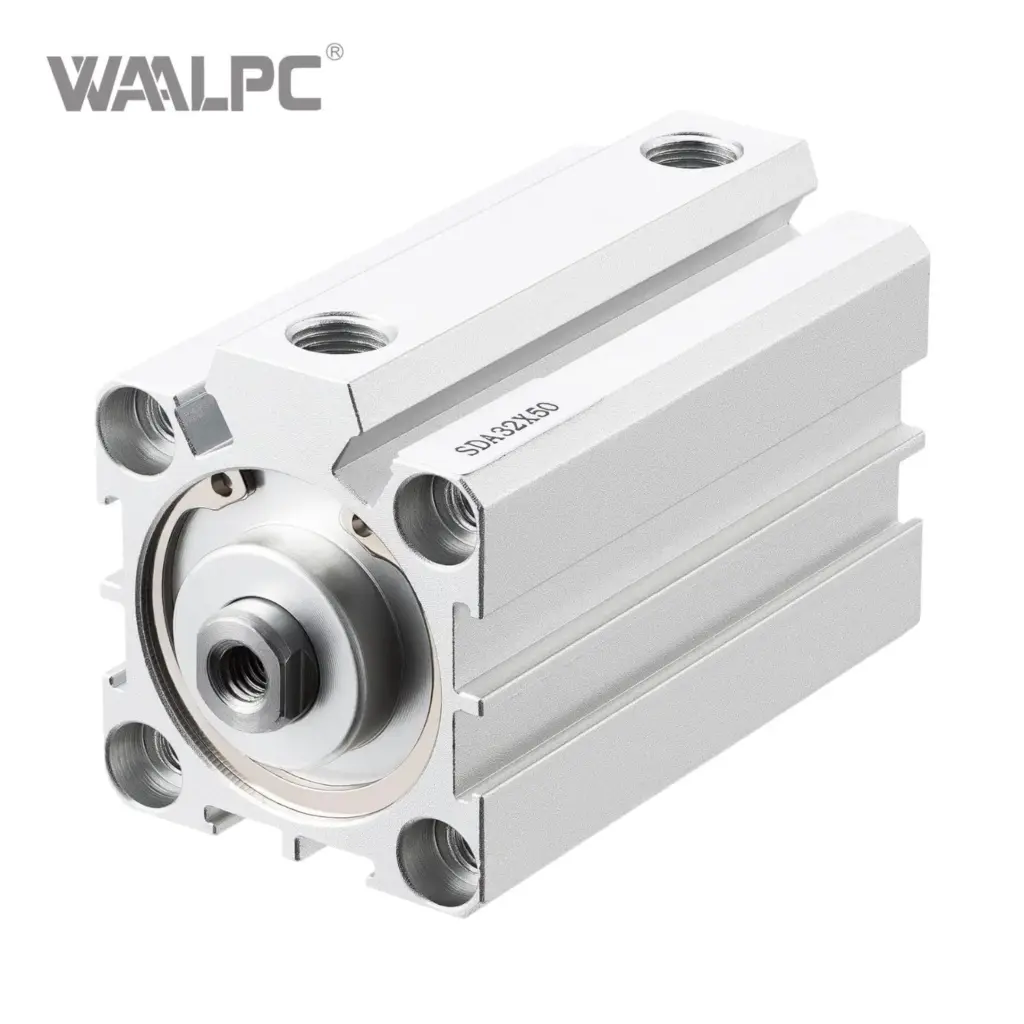

Пневмоцилиндр компактный тонкий SDA — Airtac-совместимый
Серия SDA — компактный тонкий пневмоцилиндр, длина на 50% меньше стандартного ISO 15552. Типоразмеры Ø 12–100 мм, ход 5–100 мм, опции магнитного поршня и двойного штока. Поставка 2–4 недели.
Серия WAALPC SDA — компактные тонкие пневмоцилиндры с минимальной установочной длиной для жёстких габаритных ограничений: монтаж в станочные приспособления, захватные узлы, прижимы, индексаторы и упоры конвейерных линий. Корпус выполнен из высокопрочного коррозионностойкого алюминиевого сплава, длина цилиндра примерно на 50% меньше стандартного пневмоцилиндра ISO 15552 того же диаметра.

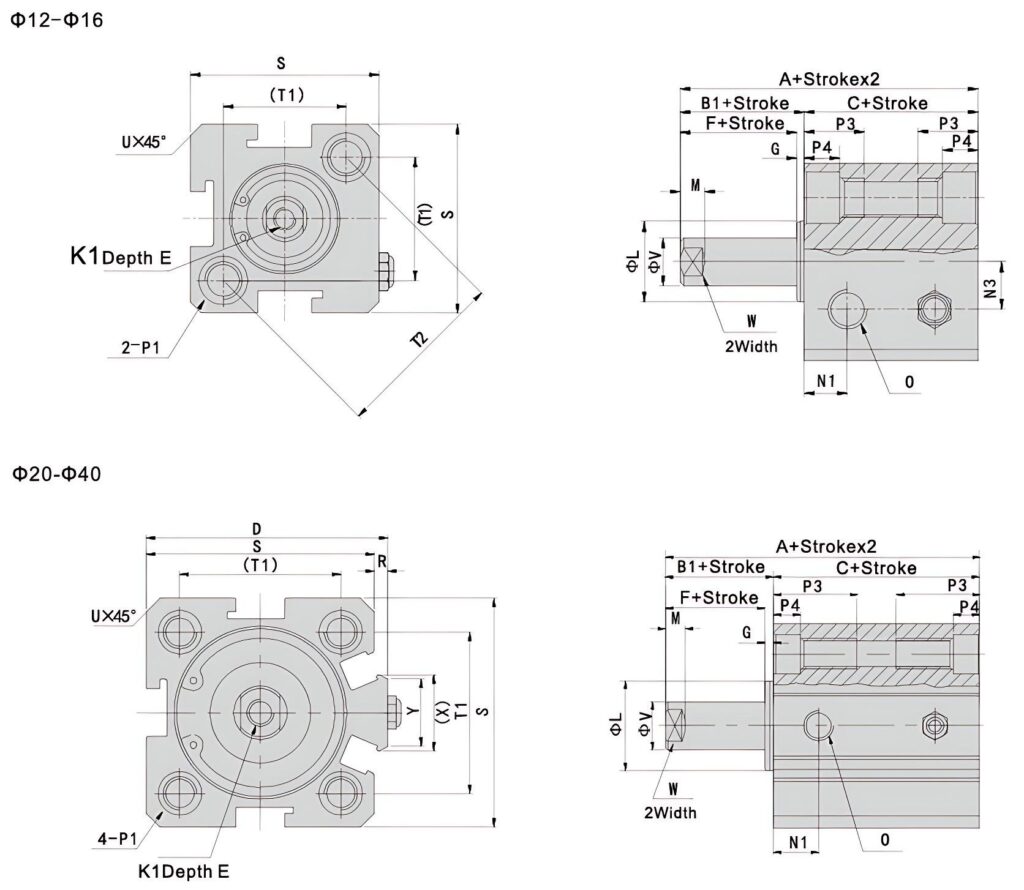

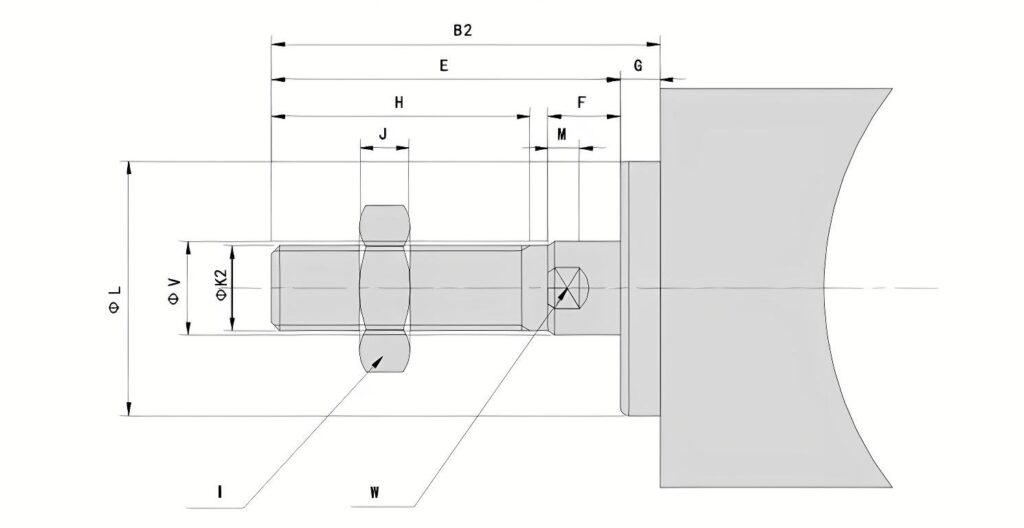

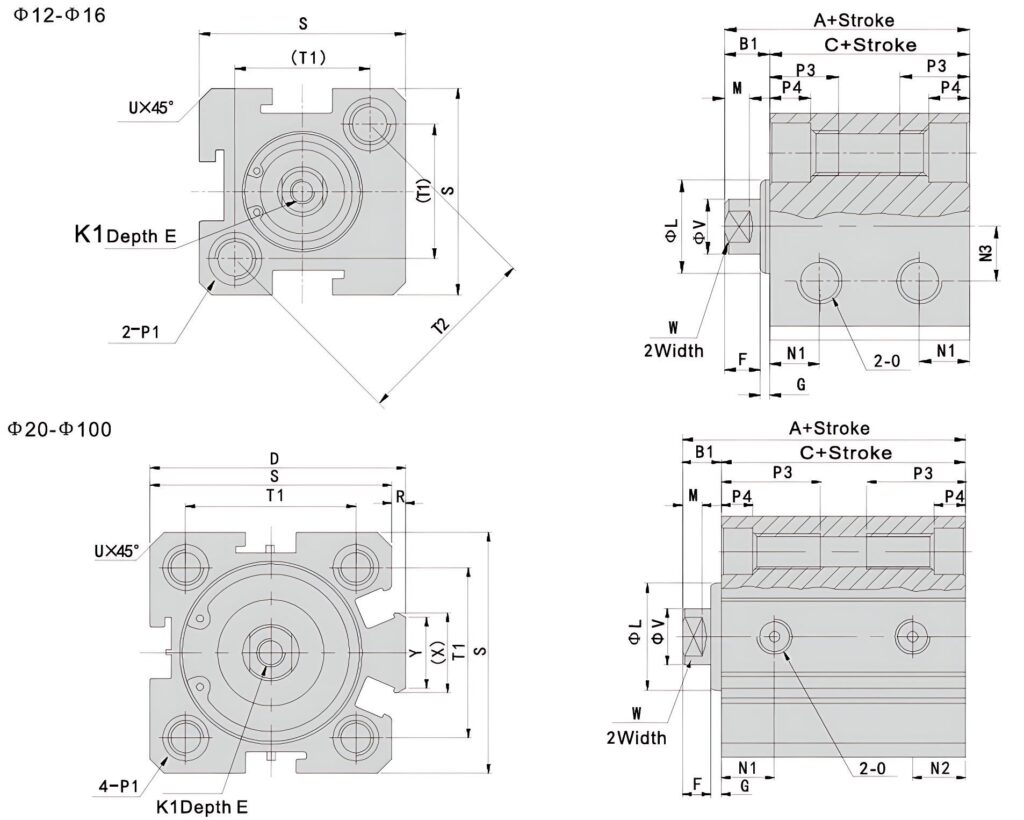

Конструкция и принцип работы

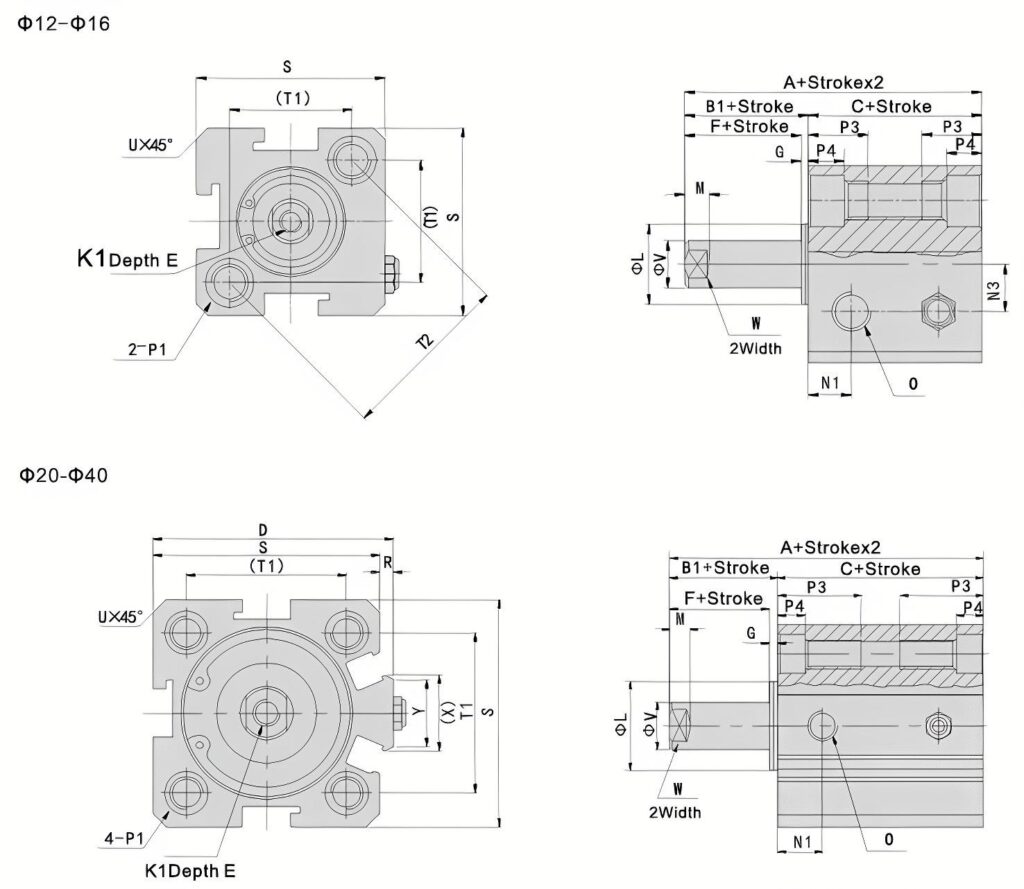

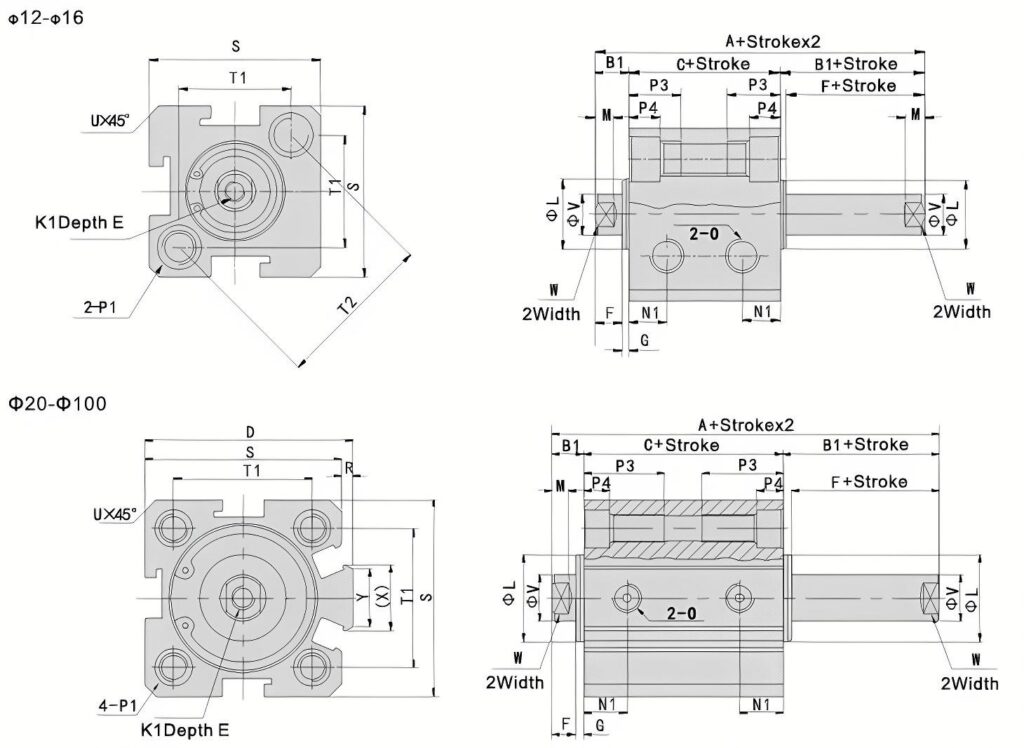

SDA — двустороннего действия с фиксированным демпфированием в обеих крайних точках. Поршень с магнитным кольцом совместим с герконовыми и электронными датчиками положения (DS1/DMSG), что позволяет использовать цилиндр в схемах автоматизации с обратной связью. Опционально доступны исполнения с двойным штоком (SDAD), одностороннего действия с возвратной пружиной (вперёд/назад) и с регулируемым демпфированием. Уплотнения NBR обеспечивают надёжную работу на сжатом воздухе с фильтрацией 40 мкм.
Технические данные
- Типоразмеры по диаметру поршня: Ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
- Длины хода: 5, 10, 15, 20, 25, 30, 40, 50, 75, 100 мм (стандартный ряд)
- Тип действия: двустороннее, опционально одностороннее с пружиной
- Рабочее давление: 0,1–0,9 МПа (1–9 бар) для двустороннего действия, 0,2–0,9 МПа для одностороннего
- Испытательное давление: 1,5 МПа
- Температура окружающей среды: −5…+70 °C
- Скорость поршня: 30–600 мм/с (зависит от Ø и нагрузки)

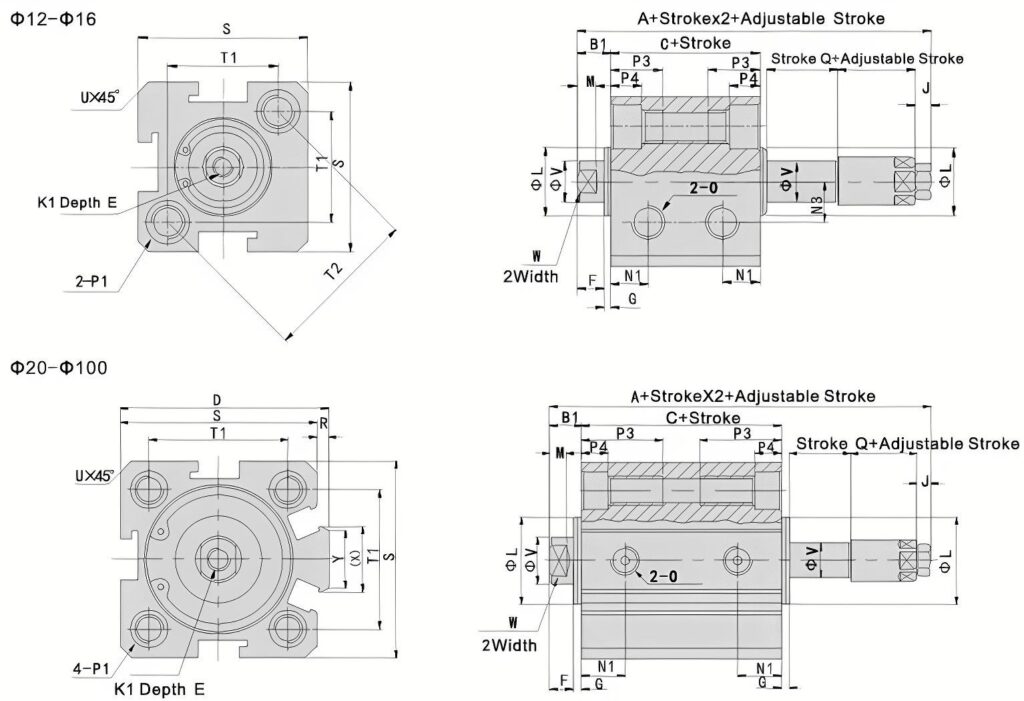

- Демпфирование: фиксированное в обеих крайних точках; опция — регулируемое (буква S в коде)
- Магнитный поршень: опция (буква M в коде) — для датчиков положения
- Присоединительная резьба: M5×0,8 (Ø 12–25), G1/8 (Ø 32–40), G1/4 (Ø 50–63), G3/8 (Ø 80–100)
- Среда: очищенный сжатый воздух (фильтрация 40 мкм)
- Материал корпуса: высокопрочный алюминиевый сплав, анодированный
Применение
Тонкая серия SDA востребована там, где пневмоцилиндр стандартного формата физически не помещается: малогабаритные сборочные роботы, поворотные столы, узлы прижима в металлообработке и упаковке, фиксаторы заготовок на координатных столах, толкатели и упоры в конвейерных системах, сортировочные узлы. За счёт магнитного поршня SDA интегрируется в схемы с программируемым позиционированием через датчики DS1.
Поставка и комплектация
Цилиндр поставляется в стандартной комплектации: корпус, шток с резьбовым наконечником, две заводские заглушки портов. Кронштейны, проушины, вилки, фланцы и датчики положения подбираются отдельно по таблицам совместимости WAALPC. Срок поставки — 2–4 недели после согласования спецификации. На все типоразмеры доступны 3D-модели в STEP и чертежи в DWG/PDF — высылаем по запросу при подтверждении заказа.
Какие типоразмеры есть у цилиндра SDA?
В серии 640 исполнений: десять диаметров поршня — 12, 16, 20, 25, 32, 40, 50, 63, 80 и 100 мм — и ходы от 5 до 100 мм. Каждый типоразмер выпускается в четырёх вариантах: с наружной резьбой штока и с внутренней, с магнитным поршнем под герконовый датчик и без него. Толщина корпуса одинакова для всего ряда, поэтому при переходе на соседний диаметр меняется только посадочный размер кронштейна.
Какое усилие развивает SDA при 0,6 МПа?
Усилие толкания считается по площади поршня: F = p × πD² / 4. При рабочем давлении 0,6 МПа цилиндр Ø32 мм развивает 483 Н, Ø50 мм — 1 178 Н, Ø63 мм — 1 870 Н, Ø100 мм — 4 712 Н. Усилие обратного хода меньше на площадь штока — для Ø32 это около 430 Н. Запас по усилию берут двукратный: при полезной нагрузке 200 Н выбирают Ø32, а не Ø25.
Какие импортные обозначения соответствуют SDA?
SDA — Присоединительные размеры, диаметры поршня и ход штока совпадают с оригиналом, поэтому кронштейн и пневмообвязка остаются прежними. Для диаметров 80 мм и выше в качестве совместимого аналога Camozzi серии 31 используется наша серия CDQ2B.
Как поставляется SDA и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; это обычный порядок для 98,9 % каталога. В комплект входит сам цилиндр с уплотнениями и заглушками портов; крепёж, датчики положения и фитинги заказываются отдельно. Цена каждого типоразмера указана в карточке товара и обновляется из реестра — статичных чисел в описании мы не держим. На все исполнения высылаем 3D-модели в STEP и чертежи в DWG или PDF.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC SDA, Camozzi 31M2A (совпадают присоединительные и установочные размеры, серия SDA).
Как расшифровать артикул SDA?
Формат: SDA-{типоразмер}-{ход}
- SDA — серия
- Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70
Пример: SDA-12-5
