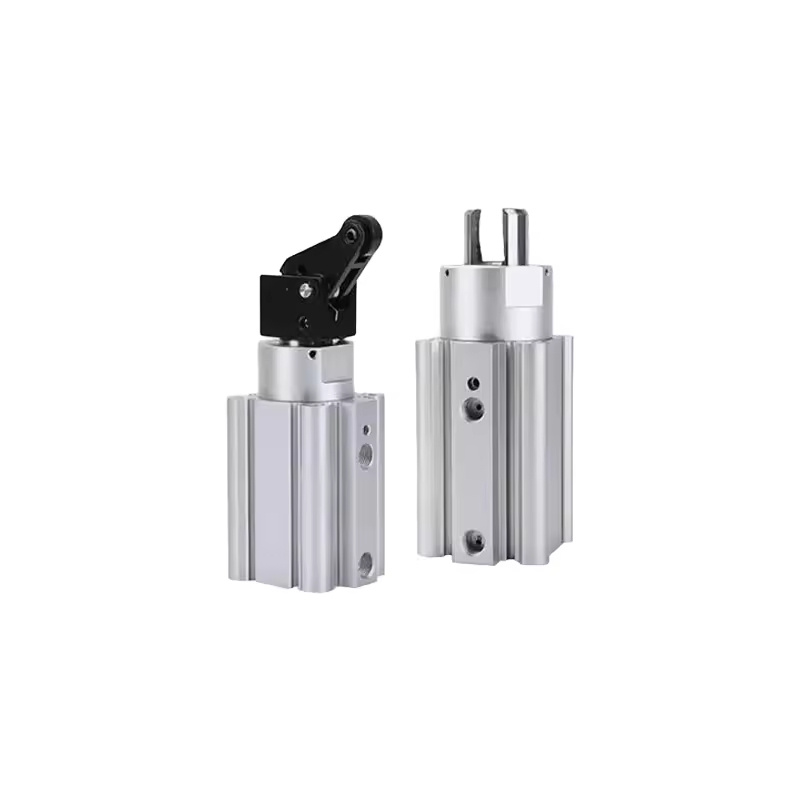

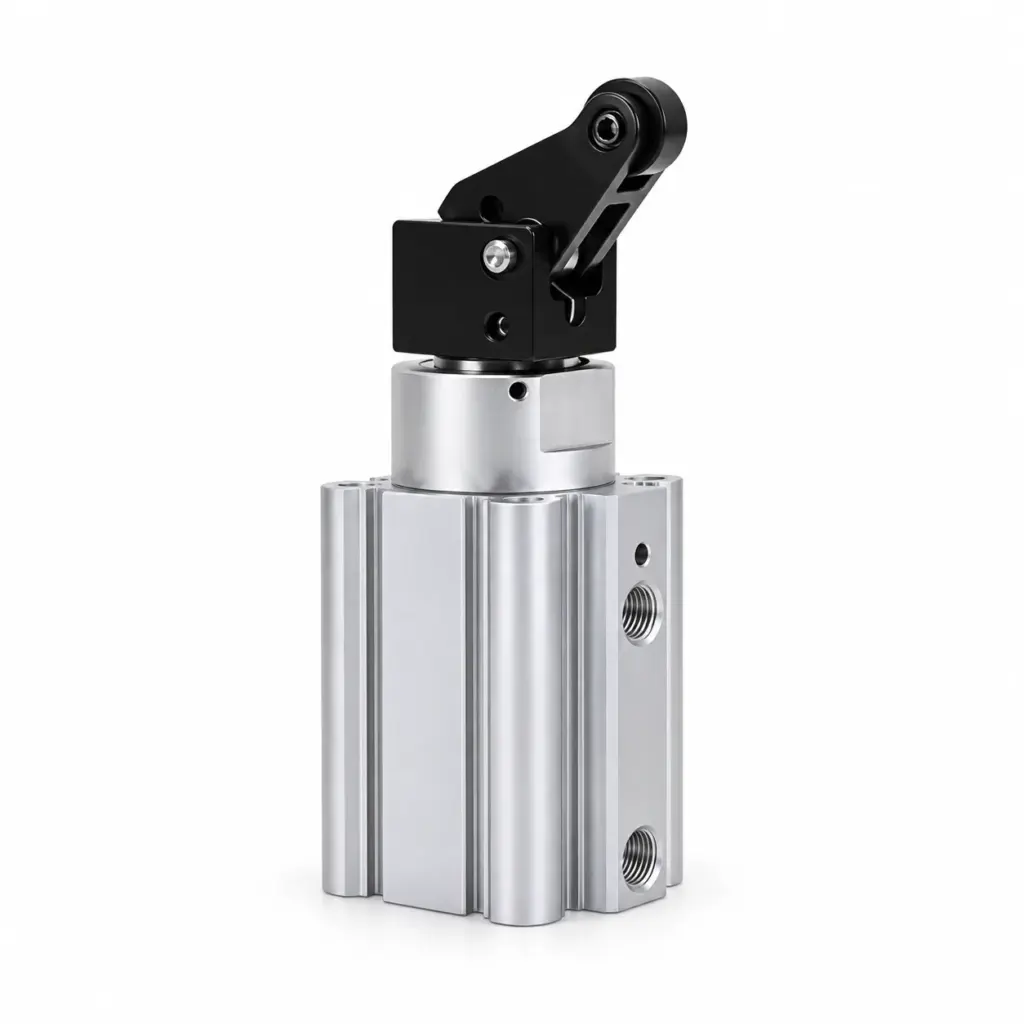

Стопорный пневмоцилиндр QX — Ø2–8 мм

Стопорный пневмоцилиндр WAALPC QX — для остановки и позиционирования изделий на конвейере. Типоразмер Ø 2–8 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог AirTAC QX, совместим по присоединительным и габаритным размерам. Срок отгрузки от 2 недель. Прямой совместимый аналог AirTAC QX.

Конструкция и принцип работы

Корпус миниатюрного стопорного цилиндра выполнен из анодированного алюминиевого сплава. Шток с упорной площадкой выдвигается под действием сжатого воздуха и блокирует движущееся изделие на конвейере. Возврат — пружинный или пневматический. Конструкция предусматривает посадочные места для бесконтактных датчиков, фиксирующих рабочее положение штока, что критично для систем счёта и сортировки.

Технические данные

• 1: 2–8 мм
• 1: 1,0 МПа (10 бар)
• 1: −20…+80 °C
• 1: очищенный сжатый воздух
• 1: двустороннее
• 1: анодированный алюминиевый сплав
• 1: упругое / регулируемое (PPV)
• 1: AirTAC QX
• 1: от 2 недель

Применение

Применяется для остановки и фиксации перемещаемых изделий на конвейерах: остановка коробок при упаковке, фиксация заготовок в зоне обработки, отделение единичных изделий из потока, контроль доступа к участкам обработки.

Поставка и комплектация

Срок отгрузки: от 2 недель. В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Совместимость и замена

WAALPC QX разработан как прямой совместимый аналог серии AirTAC QX: совпадают присоединительные размеры, монтажные резьбы, ход штока и характеристики усилия. Это позволяет произвести замену без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, длине хода, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.
