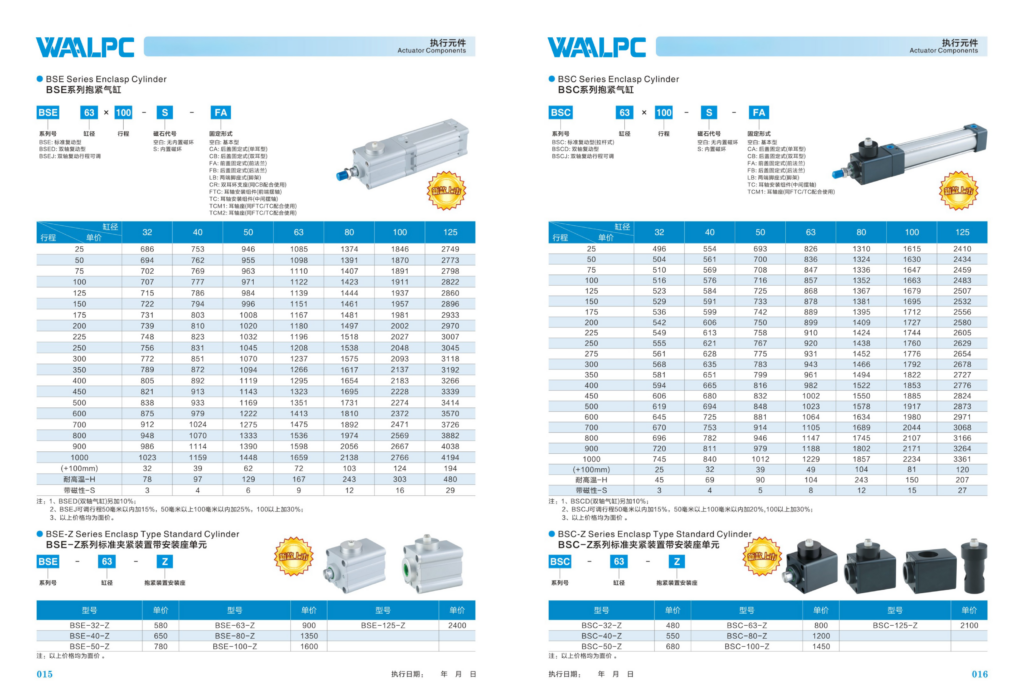

Пневмоцилиндр стандартный BSC — ISO 6431, Ø32-125 мм, ход 25-1000 мм

Серия WAALPC BSC — клевис-крепления (задние шарнирные вилки) для шпильчатых пневмоцилиндров стандарта ISO 6431 / ГОСТ Р ИСО 15552. Прямой совместимый аналог AirTAC BSC по присоединительным размерам и шарнирному пальцу. Применяется как заднее опорное крепление цилиндра, допускающее поворот в одной плоскости — типовое решение для прижимных, кантовальных, подъёмных и поворотных пневматических устройств.

Конструкция и принцип работы

BSC — это U-образная вилка с двумя проушинами и сквозным шарнирным пальцем (clevis pin). Вилка крепится к заднему фланцу цилиндра через резьбовое соединение по стандарту ISO 6431 (с типоразмером Ø32 — резьба М10×1,25, с Ø125 — М27×2,0). К ответной части машины BSC присоединяется через шарнирный палец Ø8–25 мм со стопорной шайбой. Конструкция допускает угловое отклонение оси цилиндра ±10° при работе под переменной траекторией нагрузки, что снимает изгибающий момент со штока и продлевает ресурс уплотнений и направляющих втулок поршня.

Корпус кронштейна — литой из углеродистой стали 1045 с антикоррозионным цинкованием толщиной 8–12 мкм; шарнирный палец — закалённая сталь 40Х с твёрдостью HRC 45–50. Все размеры (межосевое расстояние, диаметр пальца, толщина проушины) соответствуют ISO 6431 Annex A, что гарантирует механическую взаимозаменяемость с креплениями Festo CRLBN, SMC C85, AirTAC BSC и Camozzi C-1700-BSC.

Технические данные

• Тип крепления: задняя клевис-вилка (rear pivot, clevis with pin) по ISO 6431 / ISO 15552
• Типоразмеры (под цилиндр Ø): 32 / 40 / 50 / 63 / 80 / 100 / 125 мм (7 типоразмеров)
• Резьба под цилиндр: М10×1,25 (Ø32) до М27×2,0 (Ø125), по ISO 6431
• Диаметр шарнирного пальца: 10 / 12 / 16 / 16 / 20 / 20 / 25 мм соответственно
• Угол отклонения: ±10° от продольной оси цилиндра
• Допустимая осевая нагрузка: 800 — 12 000 Н в зависимости от типоразмера
• Материал кронштейна: сталь углеродистая 1045 (C45), цинкованная
• Материал шарнирного пальца: сталь 40Х (HRC 45–50), цинкованная
• Температурный диапазон: −20 … +80 °C
• Стандарт совместимости: ISO 6431 / ISO 15552 / VDMA 24562

Применение

Крепления BSC устанавливаются на пневмоцилиндры SC / SCD / SAI / SU / DNC и совместимые серии, когда требуется шарнирная фиксация заднего торца. Типичные применения: прижимы в сборочных приспособлениях, подъёмные рычаги конвейерных механизмов, кантователи деталей, открывание/закрывание поворотных створок и кожухов, толкатели на упаковочных линиях, поворотные позиционеры в составе сварочных кондукторов. Совместимы с цилиндрами WAALPC серий SC, SCD, SAI, SU, SULB, SCLB, SILB, а также с импортными ISO-цилиндрами Festo DNC, SMC C85, AirTAC SC/SI, Camozzi 60, Mindman MCMI без какой-либо доработки.

Поставка и комплектация

В комплект поставки BSC входят: клевис-вилка с обработанными отверстиями под цилиндр и шарнирный палец, шарнирный палец с галтелями, две стопорные шайбы DIN 6799, инструкция по монтажу с моментами затяжки. По запросу — расширенная комплектация со смазкой для шарнирного узла, контргайкой стопорения резьбового соединения, паспортом качества и протоколом контроля размеров. Сертификат соответствия ТР ТС 010/2011 предоставляется по запросу. Срок отгрузки: от 2 недель.
