Бесштоковые пневмоцилиндры

Выбрать размер и заказать

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

10 серий · 1 653 позиции · от 3 880 ₽

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

Серии: Бесштоковые пневмоцилиндры — типоразмеры и цена от

СерияТипоразмерыПозицийЦена от
MY1 — Пневмоцилиндр бесштоковый16, 20, 25, 32, 40, 50, 6368419 390 ₽
CY1B — Пневмоцилиндр бесштоковый CY6, 10, 15, 20, 25, 32, 40, 50, 633453 880 ₽
CY1R — Пневмоцилиндр бесштоковый6, 10, 15, 20, 25, 32, 40, 50, 631405 470 ₽
RMS — Пневмоцилиндр бесштоковый10, 16, 20, 25, 32, 40953 880 ₽
CY1L — Пневмоцилиндр бесштоковый с направляющими6, 10, 15, 20, 25, 32, 409012 680 ₽
CY1S — Пневмоцилиндр бесштоковый6, 10, 15, 20, 25, 32, 40909 490 ₽
MY3 — Пневмоцилиндр бесштоковый16, 20, 25, 326825 800 ₽

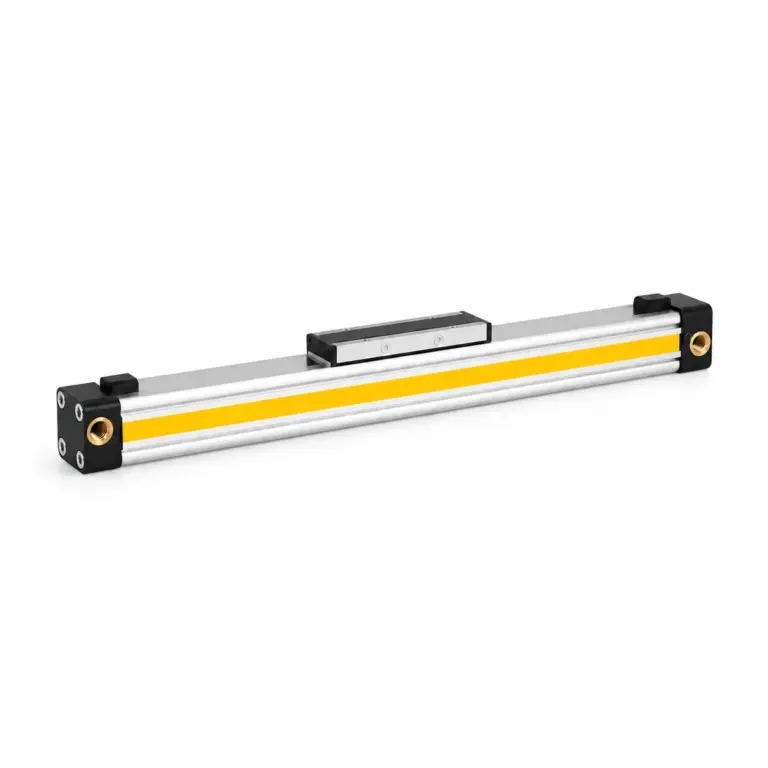

OSP — Пневмоцилиндр бесштоковый16, 25, 32, 40, 50, 636014 910 ₽

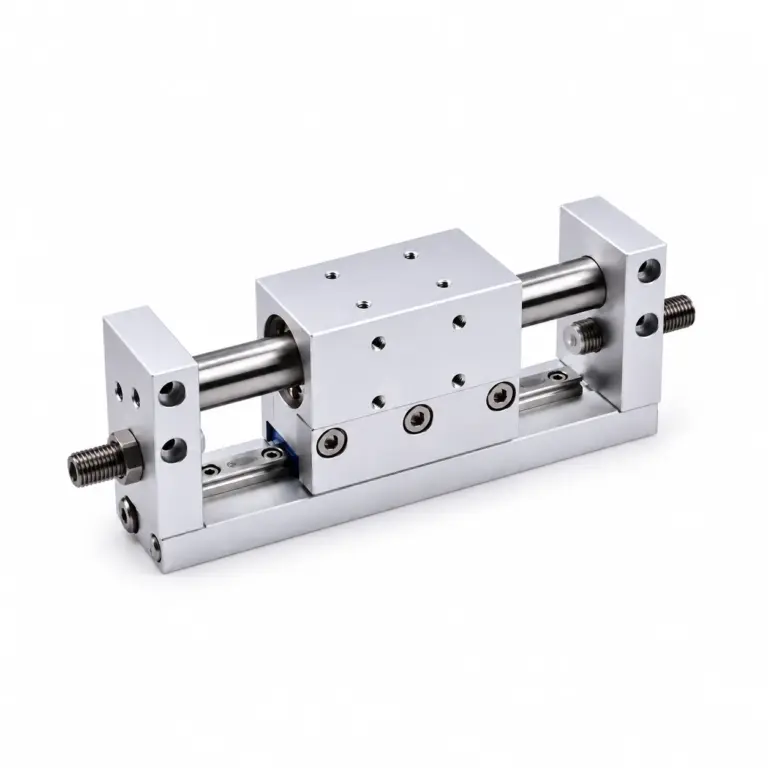

RMH — Пневмоцилиндр бесштоковый10, 16, 20, 25449 300 ₽

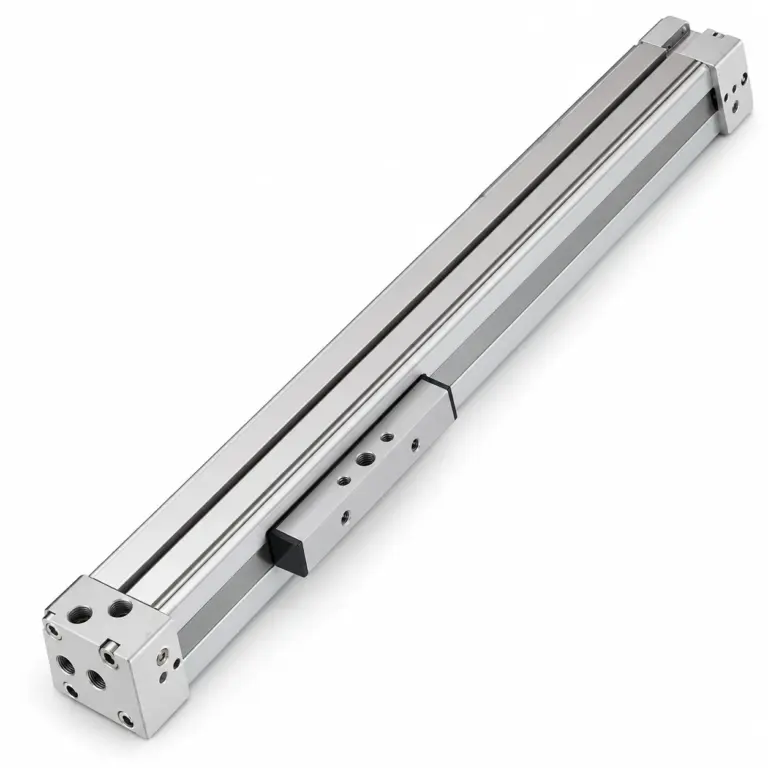

DGC — Пневмоцилиндр бесштоковый механический25, 32, 403029 480 ₽

Цены — из каталога, обновляются вместе с ним. Размеры и параметры каждой серии — в её карточке.

Показано серий: 10

Только в наличии
Длина хода
Диаметр поршня
Серия
Минимальное рабочее давление
Максимальное рабочее давление
Монтажный интерфейс
Автор: команда CORNETA.TECH.

В разделе «Бесштоковые» — RMH — пневмоцилиндр бесштоковый (44 исполнения), RMS — пневмоцилиндр бесштоковый (95 исполнений), DGC — пневмоцилиндр бесштоковый механический (31 исполнение), MY3 — пневмоцилиндр бесштоковый (68 исполнений), CY1S — пневмоцилиндр бесштоковый (91 исполнение), CY1L — пневмоцилиндр бесштоковый с направляющими (91 исполнение) и ещё 4 серии. Типоразмеры/присоединения: 6, 10, 15, 16, 20, 25, 32, 40 и др. Цена от 3 880 до 368 990 ₽.

«Бесштоковые пневмоцилиндры»: чем отличаются серии?

По каталогу: RMH — 44 исполнения, от 9 300 до 36 170 ₽, размеров 4; RMS — 95 исполнений, от 3 880 до 48 860 ₽, размеров 6; DGC — 31 исполнение, от 29 480 до 132 650 ₽, размеров 3; MY3 — 68 исполнений, от 25 800 до 95 820 ₽, размеров 4; CY1S — 91 исполнение, от 9 490 до 73 360 ₽, размеров 7; CY1L — 91 исполнение, от 12 680 до 87 910 ₽, размеров 7.

«Бесштоковые пневмоцилиндры»: какое давление у серий?

«Бесштоковые» — RMH — до 0,8 МПа по каталогу завода; RMS — до 0,8 МПа по каталогу завода; DGC — до 0,8 МПа по каталогу завода; MY3 — до 0,8 МПа по каталогу завода; CY1S — до 0,7 МПа; CY1L — до 0,7 МПа; CY1R — до 0,8 МПа по каталогу завода; OSP — 0–0,8 МПа. Данные есть у 8 из 10.

«Бесштоковые пневмоцилиндры»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Бесштоковые» 10 серий WAALPC, всего 1653 исполнения, цена от 3 880 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Бесштоковые пневмоцилиндры»: что прислать для заказа и подтверждения исполнения?

По разделу «Бесштоковые» — 10 серий и 1653 исполнения. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Цены от 3 880 ₽

Подобрать аналогСмотреть 1 653 позиции

Что есть в разделе «Бесштоковые»?

«Бесштоковые» — 1653 позиции в 10 сериях. Больше всего исполнений у MY1 — 685; дешевле всего RMS — от 3 880 ₽; типоразмеры и присоединения: 6, 10, 15, 16, 20.

Популярные артикулы раздела
  • CY1R-10-100 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 5 470 ₽ · Поставка 3–5 недель
  • CY1R-25-200 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 13 570 ₽ · Поставка 3–5 недель
  • MY3-16-1100 — Пневмоцилиндр бесштоковый MY3 · 47 170 ₽ · Поставка 3–5 недель
  • MY3-25-1400 — Пневмоцилиндр бесштоковый MY3 · 62 650 ₽ · Поставка 3–5 недель
  • RMS-32-300 — Пневмоцилиндр бесштоковый RMS · 18 560 ₽ · Поставка 3–5 недель
  • CY1R-63-1900 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 124 070 ₽ · Поставка 3–5 недель
  • MY3-16-1000 — Пневмоцилиндр бесштоковый MY3 · 44 220 ₽ · Поставка 3–5 недель
  • MY3-16-600 — Пневмоцилиндр бесштоковый MY3 · 34 650 ₽ · Поставка 3–5 недель
  • MY3-25-100 — Пневмоцилиндр бесштоковый MY3 · 29 480 ₽ · Поставка 3–5 недель
  • RMH-20-500 — Пневмоцилиндр бесштоковый RMH · 25 800 ₽ · Поставка 3–5 недель
  • CY1R-20-1200 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 16 650 ₽ · Поставка 3–5 недель
  • CY1R-25-1400 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 21 350 ₽ · Поставка 3–5 недель
  • CY1R-32-1500 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 28 660 ₽ · Поставка 3–5 недель
  • CY1S-40-1200 — Пневмоцилиндр бесштоковый CY1S — со скользящими опорами · 53 320 ₽ · Поставка 3–5 недель
  • MY3-16-700 — Пневмоцилиндр бесштоковый MY3 · 36 850 ₽ · Поставка 3–5 недель
  • MY3-20-400 — Пневмоцилиндр бесштоковый MY3 · 32 440 ₽ · Поставка 3–5 недель
  • RMH-10-200 — Пневмоцилиндр бесштоковый RMH · 11 520 ₽ · Поставка 3–5 недель
  • CY1R-15-100 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 6 620 ₽ · Поставка 3–5 недель
  • CY1R-15-200 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 7 080 ₽ · Поставка 3–5 недель
  • CY1R-20-900 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 14 600 ₽ · Поставка 3–5 недель
  • CY1R-25-300 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 14 230 ₽ · Поставка 3–5 недель
  • CY1R-32-400 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 19 360 ₽ · Поставка 3–5 недель
  • CY1R-32-800 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 22 640 ₽ · Поставка 3–5 недель
  • MY3-32-1000 — Пневмоцилиндр бесштоковый MY3 · 66 340 ₽ · Поставка 3–5 недель
  • RMH-20-700 — Пневмоцилиндр бесштоковый RMH · 29 670 ₽ · Поставка 3–5 недель
  • RMS-16-1000 — Пневмоцилиндр бесштоковый RMS · 10 160 ₽ · Поставка 3–5 недель
  • RMS-32-1400 — Пневмоцилиндр бесштоковый RMS · 27 320 ₽ · Поставка 3–5 недель
  • CY1R-15-800 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 9 920 ₽ · Поставка 3–5 недель
  • CY1R-20-1500 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 18 680 ₽ · Поставка 3–5 недель
  • CY1R-20-600 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 12 950 ₽ · Поставка 3–5 недель
  • CY1R-25-700 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 16 820 ₽ · Поставка 3–5 недель
  • CY1R-32-1200 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 26 010 ₽ · Поставка 3–5 недель
  • CY1R-32-1600 — Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж · 29 540 ₽ · Поставка 3–5 недель
  • CY1S-32-1100 — Пневмоцилиндр бесштоковый CY1S — со скользящими опорами · 37 890 ₽ · Поставка 3–5 недель
  • CY1S-32-1500 — Пневмоцилиндр бесштоковый CY1S — со скользящими опорами · 45 280 ₽ · Поставка 3–5 недель
  • CY1S-32-700 — Пневмоцилиндр бесштоковый CY1S — со скользящими опорами · 31 560 ₽ · Поставка 3–5 недель
  • MY3-20-1800 — Пневмоцилиндр бесштоковый MY3 · 67 070 ₽ · Поставка 3–5 недель
  • MY3-20-900 — Пневмоцилиндр бесштоковый MY3 · 43 480 ₽ · Поставка 3–5 недель
  • MY3-25-2000 — Пневмоцилиндр бесштоковый MY3 · 74 440 ₽ · Поставка 3–5 недель
  • MY3-25-900 — Пневмоцилиндр бесштоковый MY3 · 47 920 ₽ · Поставка 3–5 недель
  • MY3-32-1800 — Пневмоцилиндр бесштоковый MY3 · 92 120 ₽ · Поставка 3–5 недель
  • OSP-16-100 — Пневмоцилиндр бесштоковый OSP · 26 100 ₽ · Поставка 3–5 недель
  • OSP-32-400 — Пневмоцилиндр бесштоковый OSP · 28 730 ₽ · Поставка 3–5 недель
  • OSP-40-400 — Пневмоцилиндр бесштоковый OSP · 55 270 ₽ · Поставка 3–5 недель
  • RMH-16-200 — Пневмоцилиндр бесштоковый RMH · 14 110 ₽ · Поставка 3–5 недель
  • RMH-25-450 — Пневмоцилиндр бесштоковый RMH · 29 470 ₽ · Поставка 3–5 недель
  • RMS-20-1800 — Пневмоцилиндр бесштоковый RMS · 18 200 ₽ · Поставка 3–5 недель
  • RMS-20-900 — Пневмоцилиндр бесштоковый RMS · 13 310 ₽ · Поставка 3–5 недель
Все серии раздела: размеры и цены

Какие подразделы есть в разделе «Бесштоковые»?

10 подразделов, всего 1653 исполнения с ценой: CY1R (Пневмоцилиндры бесштоковые) — 141 исполнение (CY1R), от 5 470 ₽; Бесштоковые цилиндры RMH — 44 исполнения (RMH), от 9 300 ₽; Бесштоковые цилиндры RMS — 95 исполнений (RMS), от 3 880 ₽; Бесштоковые цилиндры механические (DGC-формат) — 30 исполнений (DGC), от 29 480 ₽; Бесштоковые цилиндры механические MY3 (SMC-формат) — 68 исполнений (MY3), от 25 800 ₽; Пневмоцилиндры CY1B/CY3B (магнитные) — 346 исполнений (CY1B), от 3 880 ₽; Пневмоцилиндры CY1L (с направляющими) — 91 исполнение (CY1L), от 12 680 ₽; Пневмоцилиндры CY1S — 91 исполнение (CY1S), от 9 490 ₽; Пневмоцилиндры MY1 (механические) — 685 исполнений (MY1), от 19 390 ₽; Пневмоцилиндры OSP (механические, Parker-формат) — 60 исполнений (OSP), от 14 910 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

Какие типоразмеры есть в разделе «Бесштоковые»?

10 типоразмеров, Ø6–63 мм. По размерам: Ø6 мм — 36 исполнений, от 8 600 ₽; Ø10 мм — 47 исполнений, от 3 880 ₽; Ø15 мм — 63 исполнения, от 4 970 ₽; Ø16 мм — 152 исполнения, от 5 860 ₽; Ø20 мм — 257 исполнений, от 7 340 ₽; Ø25 мм — 283 исполнения, от 10 460 ₽; Ø32 мм — 279 исполнений, от 15 210 ₽; Ø40 мм — 262 исполнения, от 25 530 ₽; Ø50 мм — 153 исполнения, от 55 430 ₽; Ø63 мм — 114 исполнений, от 63 590 ₽.

«Бесштоковые»: на какие импортные артикулы есть совместимый аналог?

AirTAC RMH10X100 → RMH-10-100; AirTAC RMH10X150 → RMH-10-150; AirTAC RMH10X200 → RMH-10-200; Festo DGC-K-25-100 → DGC-25-100; Festo DGC-K-25-1000 → DGC-25-1000; Festo DGC-K-25-200 → DGC-25-200; Mindman MCRPL2-90-25-0100 → DGC-25-100; Mindman MCRPL2-90-25-0200 → DGC-25-200; Mindman MCRPL2-90-25-0300 → DGC-25-300; SMC CY1H10-100 → RMH-10-100. Проверенных пар — 200 (первые 200 строк ядра; AirTAC — 54, Festo — 28, Mindman — 30, SMC — 88).

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Как рассчитать пневмоцилиндр?

Диаметр цилиндра выбирают по усилию, а скорость хода и расход воздуха считают по диаметру и ходу.

Как заказать и получить товары раздела «Бесштоковые пневмоцилиндры»?

Бесштоковые пневмоцилиндры — линейные приводы, у которых поршень движется внутри профильной трубы, а внешняя каретка следует за ним и передаёт усилие на нагрузку. Штока нет, поэтому монтажная длина равна ходу плюс корпус, тогда как штоковому цилиндру нужно вдвое больше места под выдвинутый шток. Это главное преимущество: при ходе в несколько метров бесштоковый привод занимает почти вдвое меньше длины и не имеет выступающего штока, который можно погнуть.
Чем отличаются магнитная муфта и механическая связь?
Два конструктива. Магнитная муфта — поршень и каретка связаны кольцевыми магнитами через герметичную стенку трубы: щели наружу нет, привод чистый. Механическая связь — каретка соединена с поршнем через продольный паз под стальной уплотнительной лентой; передаёт большее усилие, а в направляющем исполнении точно держит каретку от проворота.
Какой типовой ряд и усилие у бесштоковых цилиндров?
Типовой ряд: диаметр поршня Ø6–Ø80 мм, рабочее давление 0,15–0,8 МПа (1,5–8 бар), ход до 6000 мм и более. Усилие при 0,6 МПа (6 бар) считается как F = P·A: Ø25 ≈ 294 Н, Ø40 ≈ 754 Н, Ø63 ≈ 1870 Н. Скорость каретки задают пневмодросселями на выхлопе, а конечное демпфирование гасит удар в крайних положениях.
Как выбрать: определите усилие по массе и ускорению нагрузки, затем диаметр — по калькулятору усилия; проверьте допустимый изгибающий момент на каретку, длину хода и способ монтажа. Единого стандарта ISO у бесштоковых нет, поэтому посадку сверяют по артикулу, а не по «типоразмеру ISO».
Какие есть совместимые аналоги Festo DGC, SMC CY1 / MY1, AirTAC RMT / RMS?
Совместимые аналоги импорта. Для AirTAC RMT/RMS совместимый аналог — наши серии RMT/RMS, для SMC CY1 и MY1 — серии CY1R/CY1L и MY1 (пары по полному коду). Для Festo DGC (не путать с электромеханической осью DGE) — наша серия DGC с механической связью поршня и каретки (пары по полному коду); с RMS у DGC пары нет — у RMS связь магнитная. Инженеры CORNETA.TECH подберут аналог под ваш чертёж и рассчитают срок отгрузки.
Серии раздела: Пневмоцилиндр бесштоковый CY1S — со скользящими опорами.
