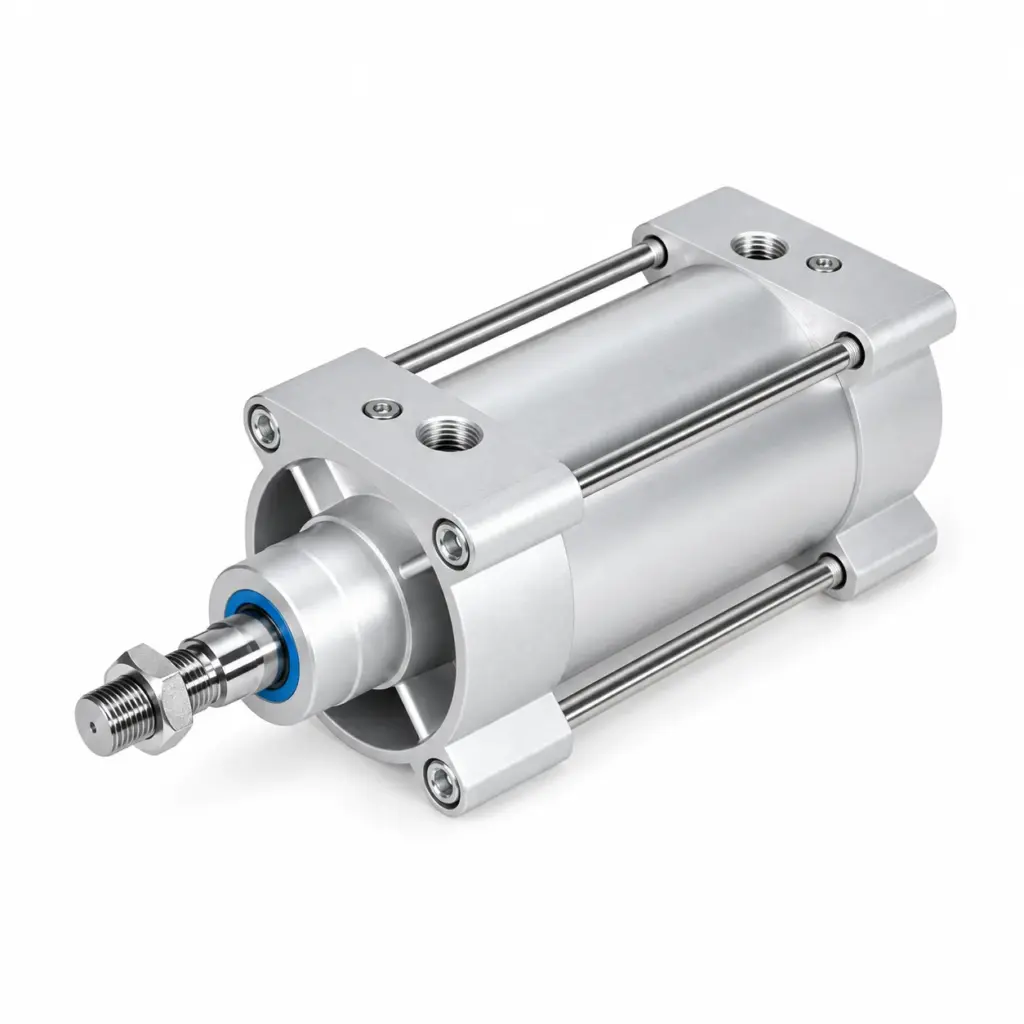

Пневмоцилиндр стандартный DSBG — расширенный диапазон

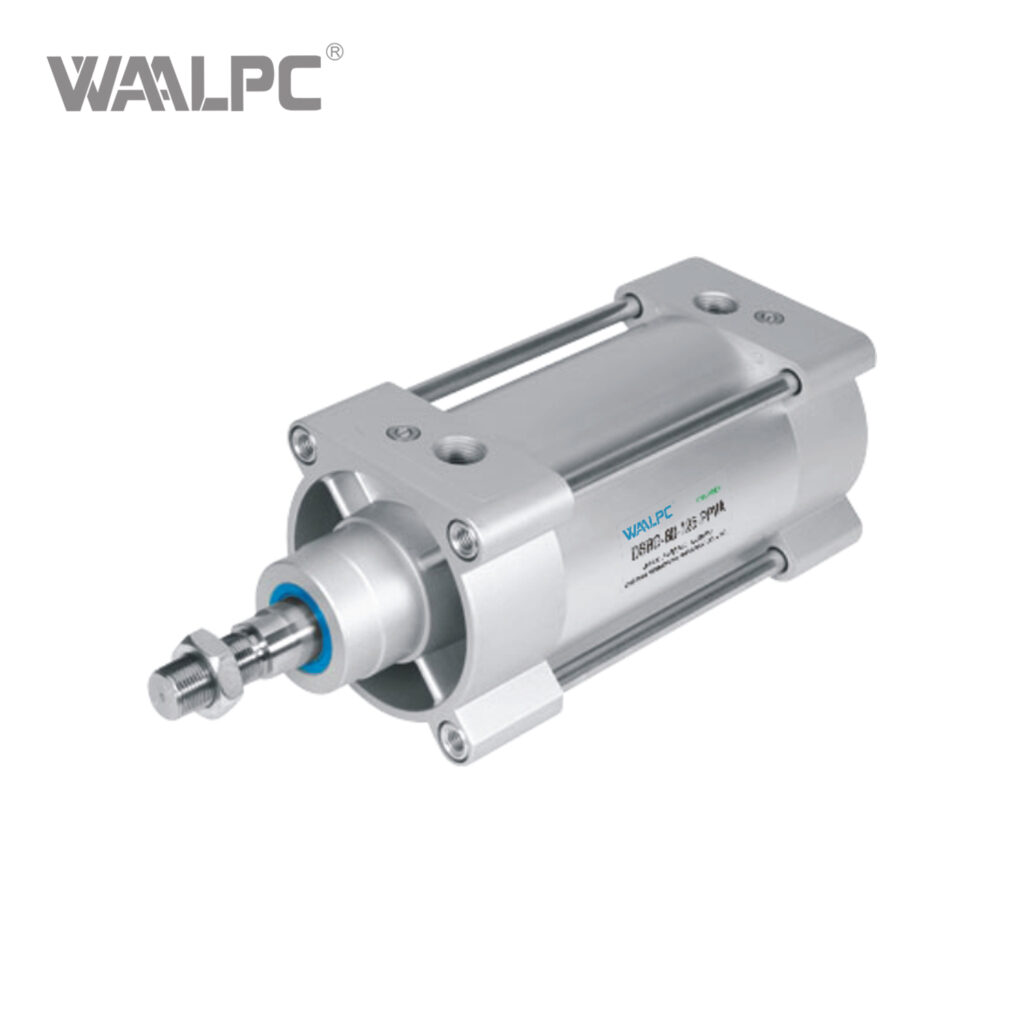

Пневмоцилиндр WAALPC серии DSBG

DSBG — серия стандартных пневмоцилиндров двустороннего действия со шпильчатой
конструкцией корпуса по международному стандарту ISO 15552 (ранее ISO 6431).
Это классический промышленный цилиндр для линейного перемещения исполнительных механизмов в
системах автоматизации с регулируемым пневматическим демпфированием в конечных положениях и
встроенным магнитом на поршне для бесконтактных датчиков положения. Серия DSBG WAALPC является
совместимой заменой одноимённой серии Festo (DSBG) и взаимозаменяема с цилиндрами стандарта
ISO 15552 других производителей (SMC C96, Camozzi серии 60, Aignep T-Lock) по присоединительным
и габаритным размерам.

Диапазон диаметров поршня: 32 / 40 / 50 / 63 / 80 / 100 / 125 мм.
Стандартные длины хода: 25-1000 мм (нестандартные ходы до 2000 мм — поставка 2–4 недели).
Корпус — анодированный алюминий, штоки крышек стянуты четырьмя стальными шпильками с резьбой M10-M27,
что обеспечивает высокую жёсткость и точность хода при больших боковых нагрузках.

Где применяется

• Машиностроение и станкостроение — зажимные приспособления, подающие механизмы,
  устройства смены инструмента;
• Упаковочные линии — отсекатели, толкатели, формовочные узлы, операции
  запечатывания и резки;
• Пищевая и фармацевтическая промышленность — конвейерные шиберы, дозаторы,
  системы фасовки (исполнения с пищевой смазкой по запросу);
• Деревообработка и металлообработка — прижимы, выталкиватели заготовок,
  позиционирование на сборочных столах;
• Логистические и сортировочные конвейеры — клапаны на пневмопочте,
  сегментные отводы, манипуляторы.

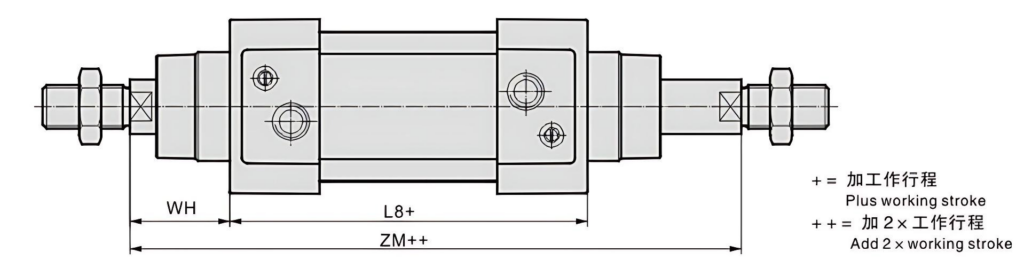

Технические характеристики

• Тип: двустороннего действия, с магнитом на поршне;
• Стандарт корпуса: ISO 15552 (DIN ISO 15552 / VDMA 24562);
• Конструкция: tie-rod (шпильчатая), 4 стяжных шпильки;
• Демпфирование: регулируемое пневматическое в обеих конечных позициях (PPV);
• Рабочее давление: 0,6-10 бар (рекомендуемое 6 бар);
• Температурный диапазон: -20…+80 °C (стандартное исполнение);
• Рабочая среда: сжатый воздух, фильтрация 40 мкм, точка росы не выше +3 °C;
• Подвод воздуха: G1/8 — G1/2 в зависимости от диаметра;
• Материал корпуса: анодированный алюминий; шток — хромированная нержавеющая сталь;
• Скорость поршня: 50-1000 мм/с.

Преимущества WAALPC

• Склад в Москве — основные типоразмеры (DSBG-32/40/50/63 со стандартными
  ходами) отгружаются за 1-3 рабочих дня; нестандартные ходы и диаметры 80-125 — 5-15 рабочих дней;
• Гарантия 12 месяцев от даты отгрузки, ресурс не менее 2000 км общей длины хода;
• Документы для 44-ФЗ / 223-ФЗ — паспорт изделия, руководство по эксплуатации на русском языке, УПД с НДС 20%;
• Полная взаимозаменяемость с Festo DSBG, SMC C96, Camozzi серии 60 — посадочные
  и габаритные размеры идентичны, замена 1:1 без переделки крепежа и трубок;
• Цена ниже Festo в 2-3 раза при сопоставимом ресурсе и качестве уплотнений.

Поставка

Пневмоцилиндры DSBG отгружаются с производственной площадки WAALPC, поставка 2–4 недели — комплектуются по запрошенному диаметру, длине хода и варианту демпфирования. В партии возможна доукомплектация датчиками положения, фланцами, лапами, проушинами и шарнирными опорами ISO 15552. На каждую партию выдаётся паспорт с указанием серийных номеров, рабочих параметров и протокола испытаний на герметичность. Срок поставки: 2–4 недели.

Совместимость с импортными аналогами

Совместимый аналог — Bosch PRA-DA-032-0080-1-2-2-1-1-1-BAS, Camozzi 60M2L032A0080, Festo DSBG, MetalWork 1213, Mindman MCQI2-11-32-80M, Pneumax 1320.32.80.01 (совпадают присоединительные и установочные размеры, серия DSBG).

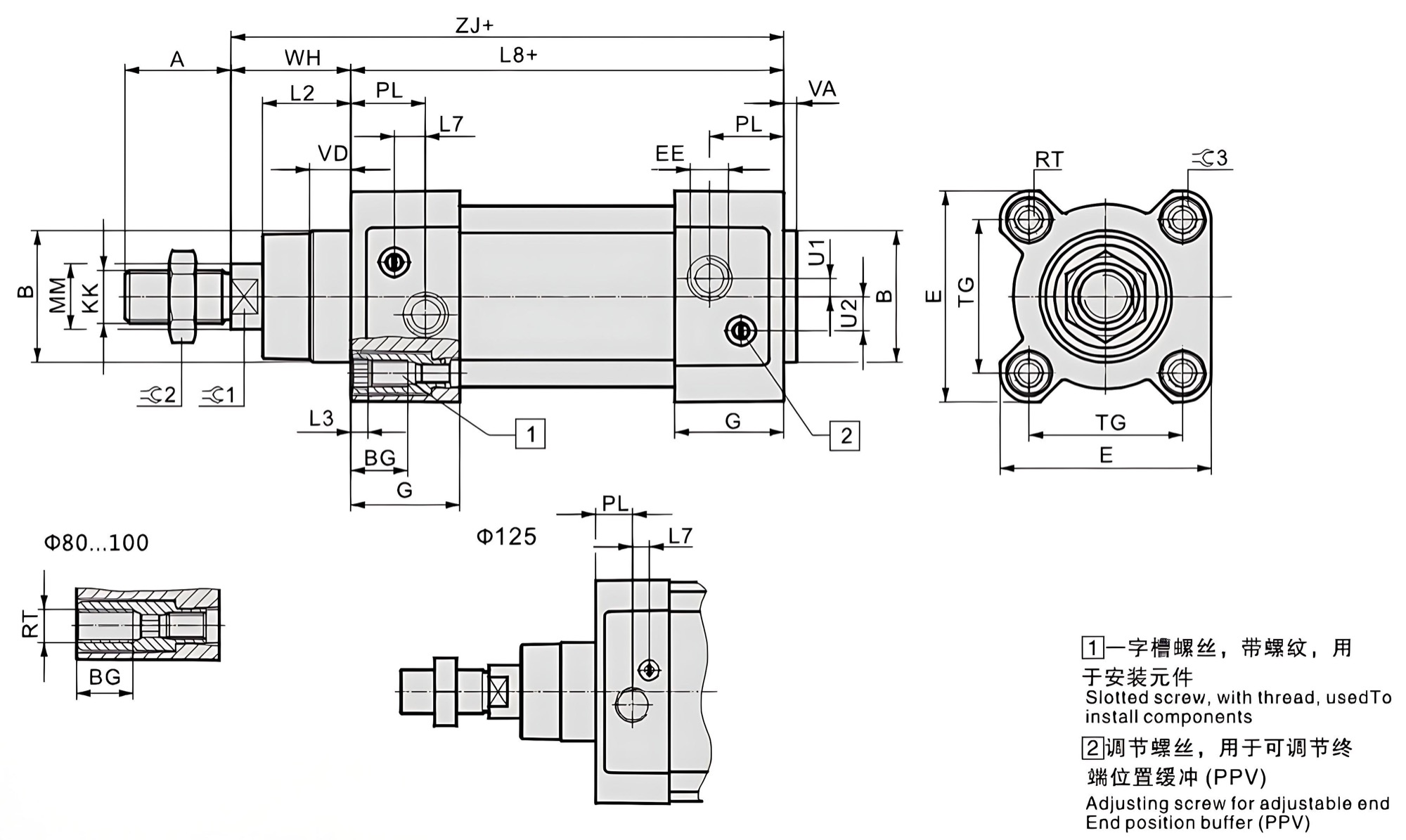

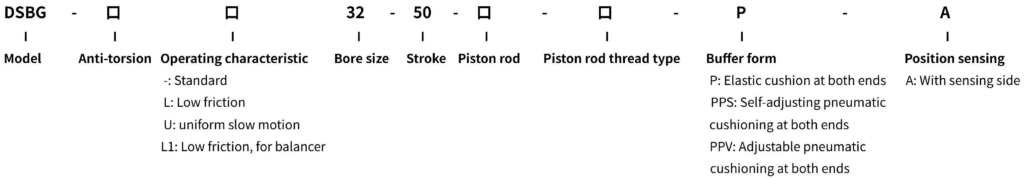

Как расшифровать артикул DSBG?

Формат: DSBG-{типоразмер}-{ход}

• DSBG — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 250 / 320
• Ход: 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 / 500 / 630

Пример: DSBG-32-25
