Пневмоцилиндр с направляющей DFM — twin-rod, защита от вращения, Ø12-100 мм, ход 10-400 мм

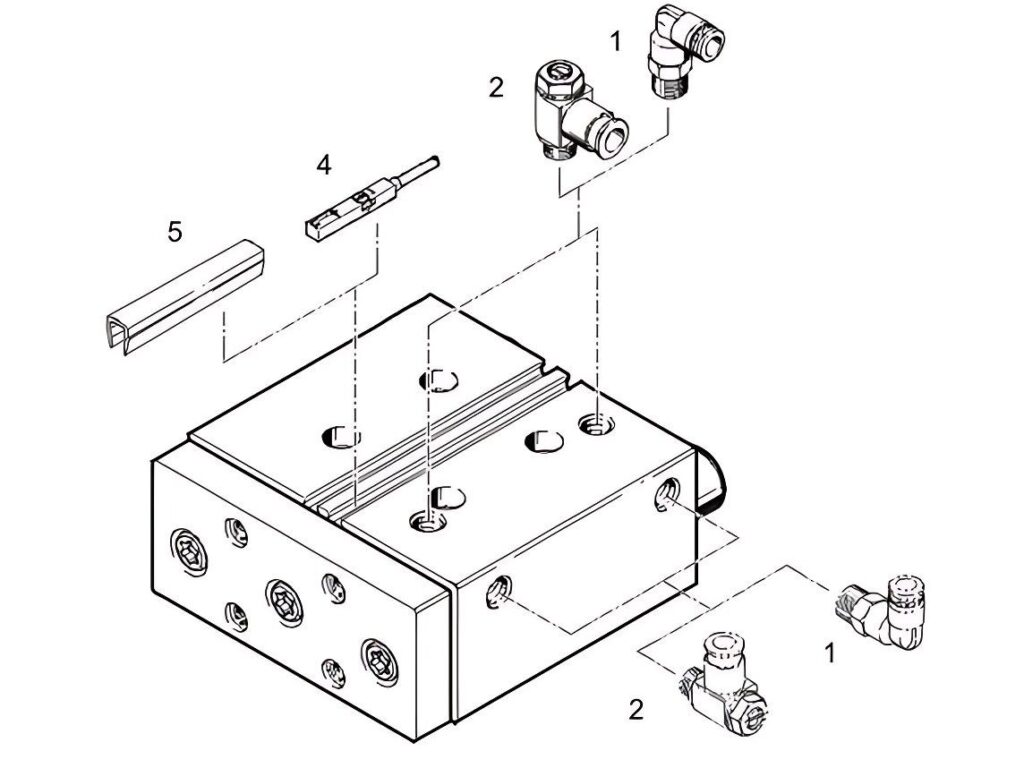

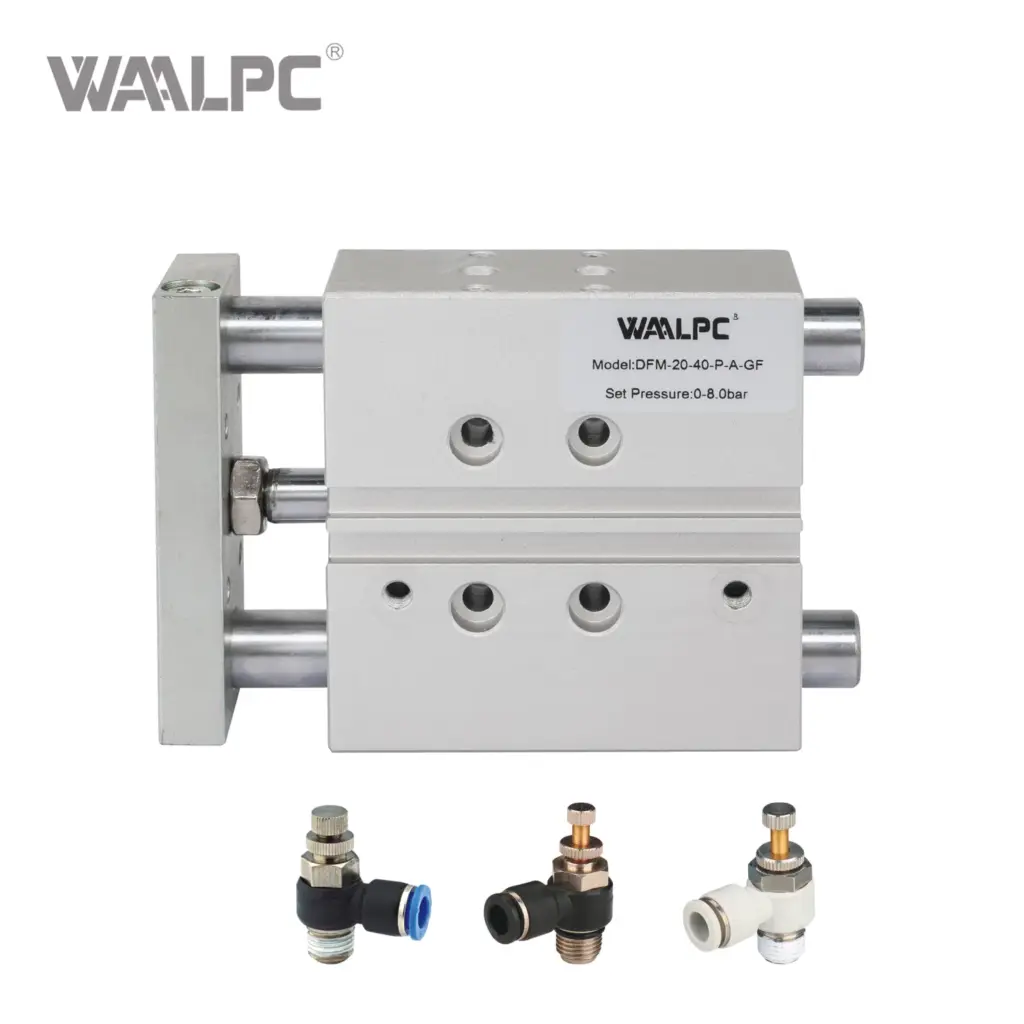

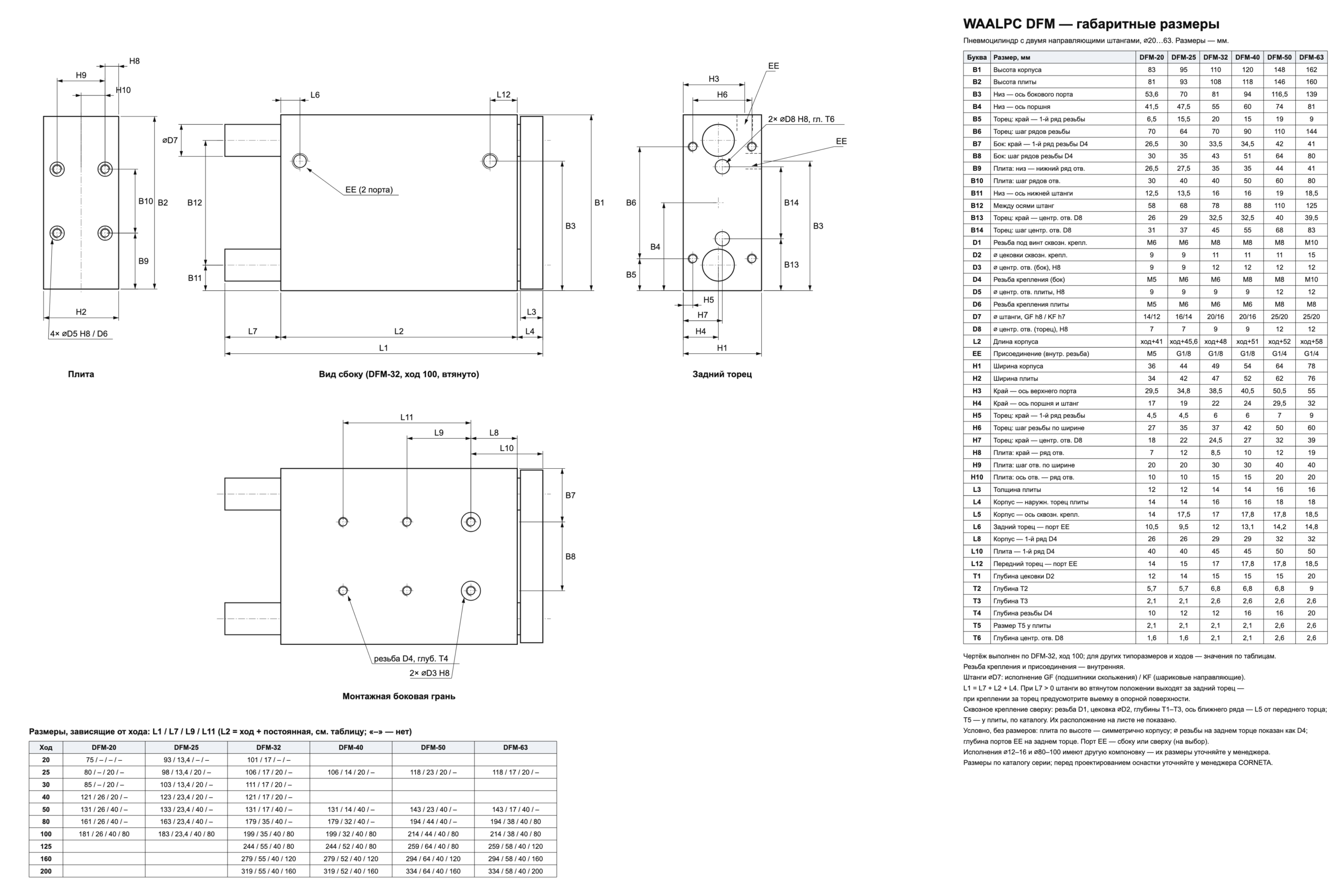

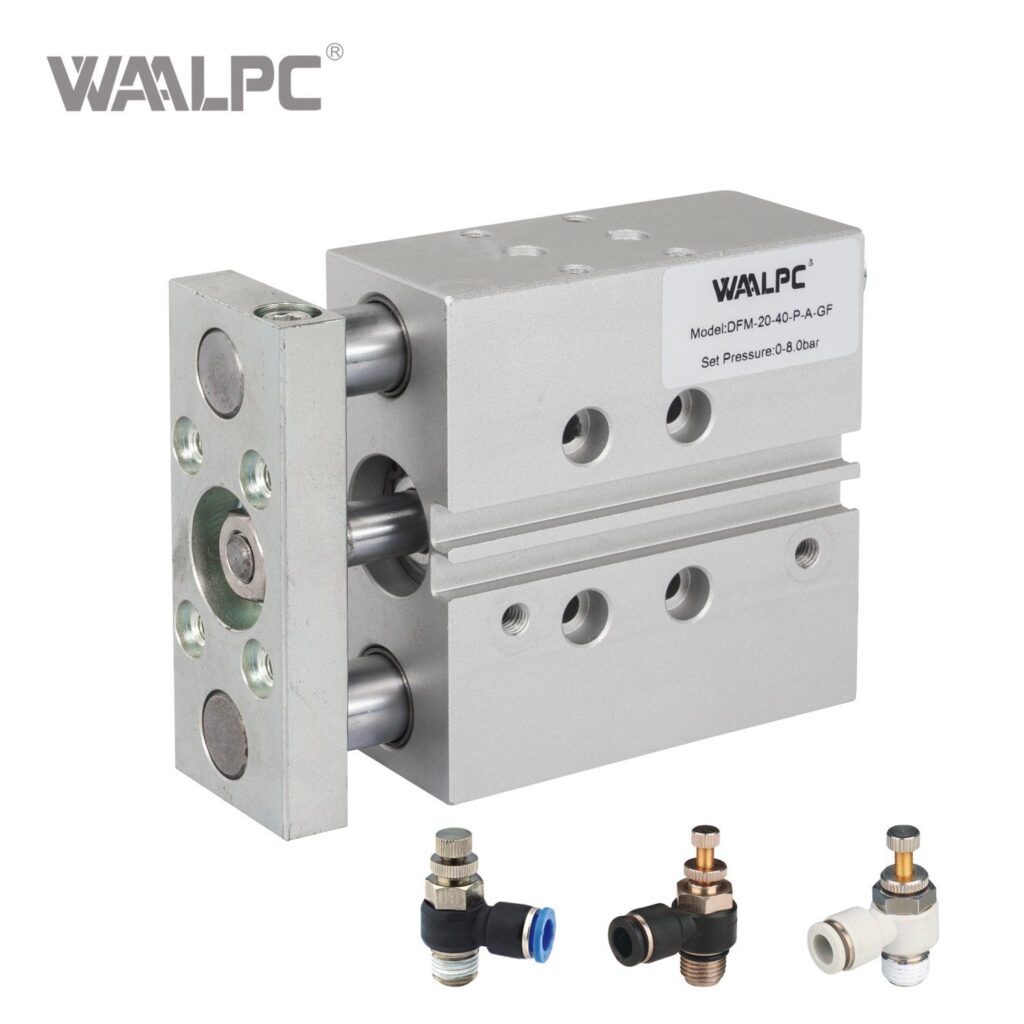

Серия WAALPC DFM — пневмоцилиндр с направляющей (twin-rod, двойной шток), прямой совместимый аналог Festo DFM по габаритным, посадочным и присоединительным размерам. Два параллельных направляющих штока обеспечивают защиту от вращения штока и восприятие моментных и боковых нагрузок без дополнительных направляющих узлов. Применяются в манипуляторах pick & place, прецизионных зажимных узлах, на роботизированных линиях сборки электроники и упаковочных машинах.

Конструкция и принцип работы

Двустороннего действия, с двумя параллельными штоками и центральной плитой-захватом. Корпус из анодированного алюминиевого сплава, штоки — высокопрочная легированная сталь с твёрдым хромированным покрытием. Доступны два исполнения направляющей: KF — рециркулирующий шариковый подшипник качения для высокой точности и больших нагрузок; GF — подшипник скольжения с самосмазывающимся вкладышем для умеренных нагрузок и более низкой стоимости. Эластичные амортизаторы (P) с обеих сторон гасят удар в крайних положениях; опционально — регулируемые амортизаторы (PPV) с винтовой настройкой и магнитный поршень (исполнение −A) для бесконтактных датчиков положения.

Технические данные

• Типоразмеры (Ø поршня): 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм
• Длина хода: от 10 до 400 мм (стандартный ряд 10, 20, 25, 40, 50, 80, 100, 125, 160, 200, 250, 320, 400 мм)
• Тип действия: двустороннее (double-acting)
• Тип направляющей: KF — шариковый подшипник качения, GF — подшипник скольжения
• Рабочее давление: 0,1 – 1,0 МПа (1 – 10 бар); для Ø12 минимум 0,2 МПа
• Температура окружающей среды: GF: −20…+80 °C, KF: −5…+60 °C
• Материал корпуса: алюминиевый сплав с твёрдым анодированием
• Материал штоков: легированная сталь, хромированное покрытие
• Амортизация: эластичная с обеих сторон (P), регулируемая (PPV) — опция
• Магнитный поршень: опция (исполнение −A), под датчики стандарта T-slot
• Монтаж: фланцевый, на проушинах, с прямым креплением к плите

Применение

Цилиндры DFM применяются там, где требуется линейное перемещение с защитой штока от проворачивания и высокой точностью позиционирования: захваты роботов SCARA и DELTA, прижимные и поджимные узлы в сборке электроники, подача заготовок на станках с ЧПУ, поджим и фиксация в испытательных стендах, операции pick & place в упаковке и фасовке. Совместимость с Festo DFM по присоединительным размерам позволяет заменить оригинал без переделки крепежа и пневматической обвязки.

Поставка и комплектация

Сам цилиндр в выбранном исполнении (KF или GF, диаметр, ход, тип амортизатора, магнитный поршень опционально), штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — нестандартные длины хода под чертёж заказчика, исполнения с двусторонним выходом штока, увеличенная плита-захват, датчики положения. Срок отгрузки от 2 недель.
