Пневмостол (слайдер) MXQ

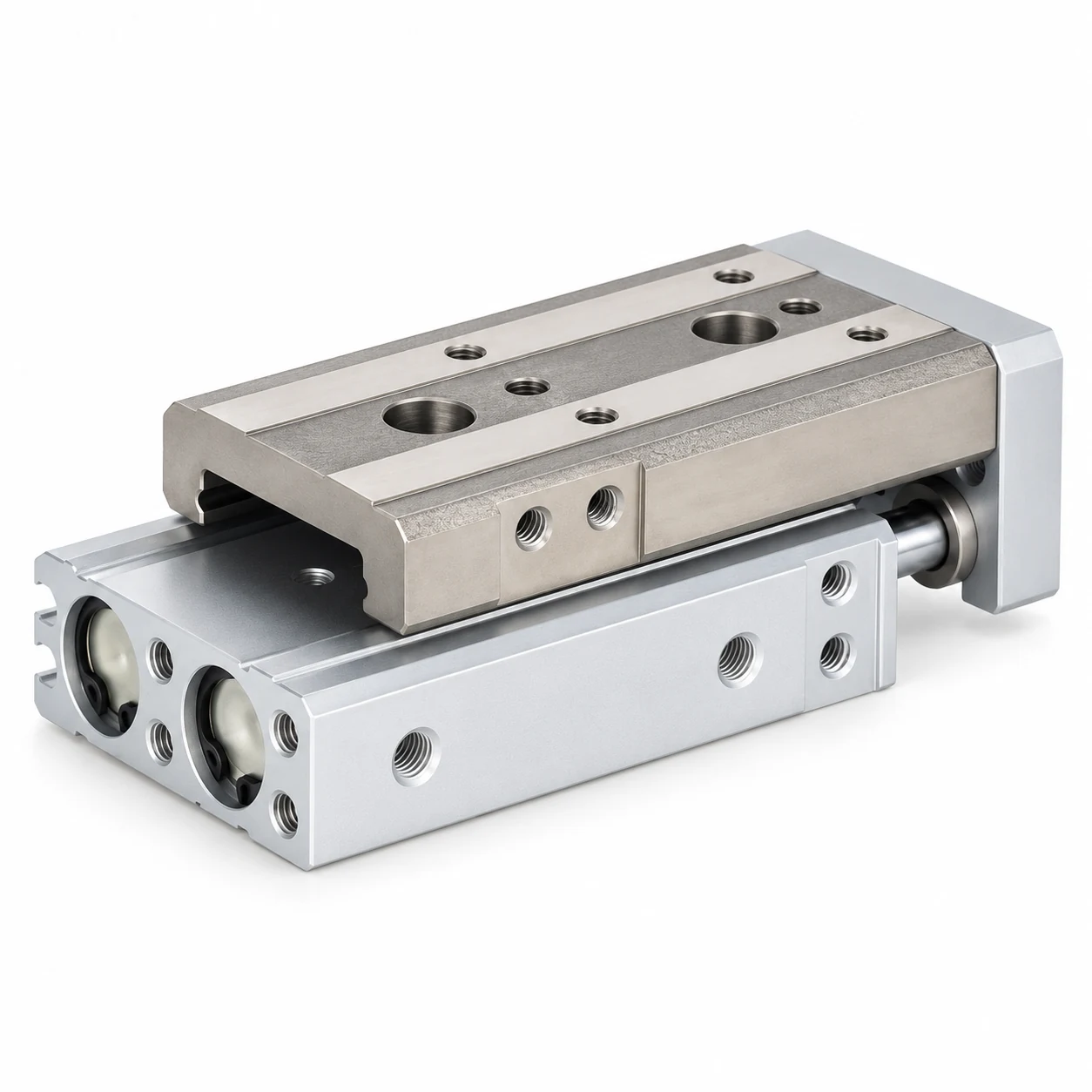

Пневмостол (слайдер) WAALPC MXQ — компактный пневмостол с прецизионными направляющими для точного линейного хода. Диаметр поршня 6–25 мм, ход 10–150 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MXQ, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель, ориентировочный срок 2–3 недели. Прямой совместимый аналог SMC MXQ.

Конструкция и принцип работы

В основе серии MXQ — типовая для промышленных пневмоцилиндров схема: анодированный алюминиевый профиль гильзы, поршень с уплотнениями NBR, шток из закалённой хромированной стали, торцевые крышки с демпфированием и каналами подвода воздуха. При подаче давления в одну из полостей поршень со штоком движется в противоположную сторону, вытесняя воздух через противоположный канал. Усилие, развиваемое цилиндром, пропорционально площади поршня и магистральному давлению (F = P × A). Демпфирование в конце хода исключает удары и преждевременный износ конструкции.

Технические данные

• Ø поршня: 6–25 мм
• Ход: 10–150 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Аналог: SMC MXQ
• Шаблон артикула: MXQ — 10 — L — 50 — AS — F
• Срок поставки: отгрузка от 2 недель 2–3 недели

Применение

Серия MXQ применяется в задачах линейной автоматизации: подача и зажим заготовок в станочной оснастке, привод заслонок и шиберов, толкатели и отсекатели на конвейерных линиях, прижимы в сборочной и сварочной оснастке, манипуляторы и системы загрузки/выгрузки. Диапазон диаметров Ø 6–25 мм перекрывает большинство типовых усилий. Доступные хода 10–150 мм позволяют интегрировать цилиндр в существующую оснастку без переделки. Полная совместимость с SMC MXQ по присоединительным и габаритным размерам делает MXQ drop-in заменой в действующих машинах. Рабочая среда — очищенный сжатый воздух по ISO 8573-1, фильтрация 5 мкм или чище.

Поставка и комплектация

Цилиндры серии MXQ поставляются в заводской упаковке с паспортом, инструкцией по монтажу и заводской смазкой. Срок отгрузки: от 2 недель. Опционально доступны магнитные геркон-датчики положения, монтажные кронштейны (лапы, фланцы, проушины, вилки), быстроразъёмные соединения и пневмофитинги. На каждую партию предоставляется сертификат соответствия и спецификация. Если требуется консультация по подбору исполнения, креплений или сопутствующих компонентов — пришлите параметры задачи, наши инженеры рассчитают комплект.

Расшифровка артикула

Формат: MXQ-{типоразмер}-{ход}

• MXQ — серия
• Типоразмер: 6 / 8 / 12 / 16 / 20 / 25
• Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150

Пример: MXQ-6-10
