Пневмоцилиндр с направляющими MGG

Пневмоцилиндр с направляющими WAALPC MGG — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Типоразмер Ø 20–63 мм. Рабочее давление до 0,8 МПа по каталогу завода, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Серия пневмоцилиндров с интегрированными направляющими: обеспечивает защиту штока от проворота и воспринимает боковые нагрузки, исключая необходимость во внешних линейных опорах.

Конструкция и принцип работы

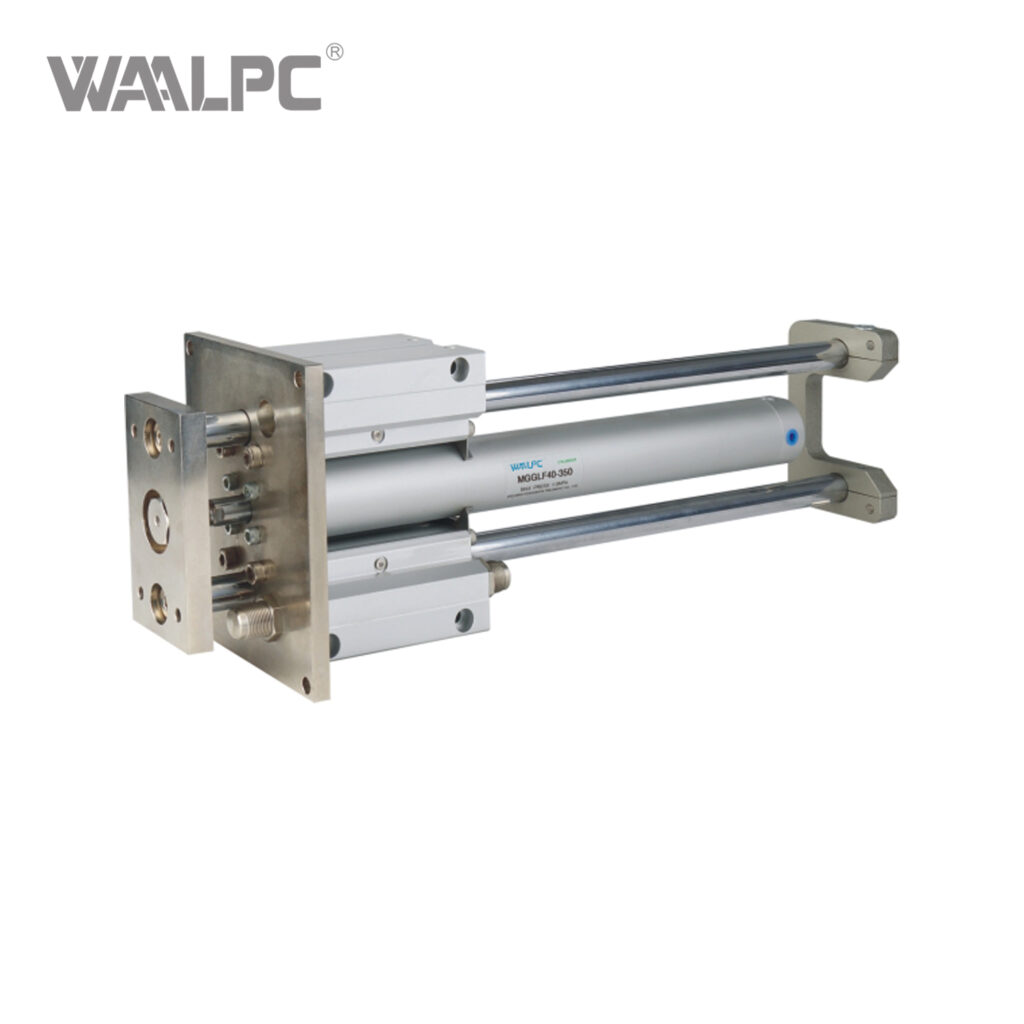

Конструкция состоит из основного цилиндра двустороннего действия и двух параллельных направляющих штанг с опорами скольжения или шариковыми втулками. Шток жёстко связан с подвижной кареткой, которая воспринимает осевые и моментные нагрузки, исключая проворот штока. Доступны исполнения с упругим демпфированием и регулируемой пневмоподушкой PPV для гашения удара в конце хода. Каретка снабжена резьбовыми отверстиями для монтажа нагрузки. Поршень оснащён магнитным кольцом для бесконтактных датчиков положения, устанавливаемых в продольный паз профиля.

Технические данные

• Ø поршня: 20–63 мм
• Макс. рабочее давление: до 0,8 МПа по каталогу завода
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Применяются в роботизированных модулях, на сборочных столах, в линиях упаковки, где требуется одновременное выдвижение штока без проворота и устойчивость к боковым нагрузкам. Интегрированные направляющие исключают необходимость во внешних линейных подшипниках и упрощают монтаж исполнительного механизма. Подходят для подачи деталей в станок, прижима заготовок при сварке, выталкивания изделий из пресс-формы. Каретка с резьбовыми отверстиями позволяет монтировать инструмент или захват прямо на цилиндр.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет промышленные пневматические компоненты на индустриальные рынки. Серия MGG выпускается с типовыми присоединительными размерами — совместимый аналог импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно.

Какие исполнения входят в серию MGG?

В серии 30 исполнений. Обозначения ряда: MGG-20-0~100, MGG-20-101~200, MGG-20-201~300, MGG-20-301~400, MGG-20-401~500, MGG-25-0~100, MGG-25-101~200, MGG-25-201~300 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение MGG?

Диаметр поршня и ход штока определяют исполнение. По формуле F = p × πD² / 4 усилие толкания при 0,6 МПа — около 483 Н на Ø32, 1 178 Н на Ø50, 1 870 Н на Ø63. Обычно берут двукратный запас усилия: 200 Н нагрузки — это Ø32, не Ø25. При подборе хода учитывают, что обратное усилие меньше прямого на площадь штока.

Что входит в комплект?

В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Как читать артикул серии MGG и какое усилие даёт каждый диаметр?

Артикул MGG-40-101~200 читается так: Ø40 — диаметр поршня в миллиметрах, 101~200 — диапазон хода от 101 до 200 мм. В серии шесть диаметров (20, 25, 32, 40, 50 и 63 мм) и пять диапазонов хода: 0~100, 101~200, 201~300, 301~400 и 401~500 мм — на каждый диаметр по одной позиции в диапазоне. Усилие толкания при рабочем давлении 0,6 МПа: Ø20 мм — 188 Н; Ø25 мм — 295 Н; Ø32 мм — 483 Н; Ø40 мм — 754 Н; Ø50 мм — 1178 Н; Ø63 мм — 1870 Н; усилие тяги меньше на площадь штока. Направляющие воспринимают боковую нагрузку, поэтому диаметр выбирают по осевому усилию, а диапазон хода — по перемещению нагрузки. Цена серии — от 16 900 ₽.

Совместимость с импортными аналогами

Совместимый аналог — SMC MGGMB20TF-100 — отличие: ход 100 мм укажите при заказе (наш артикул — диапазон 0~100 мм); резьба портов G (совпадают присоединительные и установочные размеры, серия MGG).

Как расшифровать артикул MGG?

Формат: MGG-{диаметр}-{ход}

• MGG — серия
• Диаметр: 20 / 25 / 32 / 40 / 50 / 63
• Ход: 0~100 / 101~200 / 201~300 / 301~400 / 401~500

Пример: MGG-20-0~100
