Пневмоцилиндр бесштоковый RMH — Ø10–25 мм, ход 50–800 мм

Пневмоцилиндр бесштоковый WAALPC RMH — для длинных ходов при экономии монтажной длины. Диаметр поршня 10–25 мм, ход 50–800 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог Parker RMH, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель.

Серия бесштоковых пневмоцилиндров с магнитной муфтой: длинный рабочий ход при экономии монтажной длины примерно в два раза по сравнению со штоковым цилиндром. Прямой совместимый аналог Parker RMH по присоединительным и габаритным размерам.

Конструкция и принцип работы

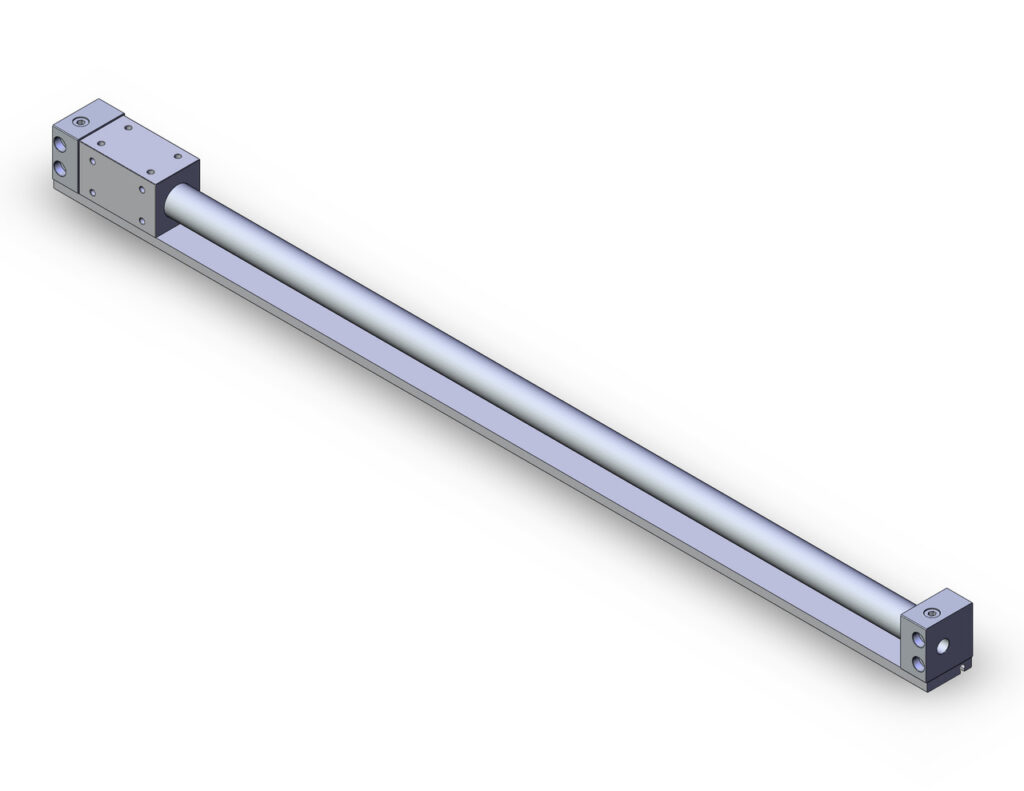

Корпус — алюминиевый профиль с продольным пазом, внутри которого движется поршень. Поршень связан с внешней кареткой через магнитную муфту: магнитное поле передаёт усилие от поршня к каретке без вывода штока из корпуса. Каретка перемещается по верхней грани профиля и оснащена резьбовыми отверстиями под монтаж нагрузки. Концевые крышки содержат регулируемое демпфирование. Магнитное кольцо позволяет устанавливать бесконтактные датчики положения в боковой паз профиля.

Технические данные

• Ø поршня: 10–25 мм
• Ход: 50–800 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Применяются на длинных ходах в линиях упаковки, транспортировки, разделения потоков, где монтажная длина критична. Бесштоковая конструкция сокращает занимаемое пространство примерно в два раза по сравнению со штоковым цилиндром. Подходят для перемещения паллет на упаковочных линиях, для подачи материала в зону обработки, для приводов крышек и заслонок большой длины. Внешняя каретка с резьбовыми отверстиями позволяет монтировать нагрузку без дополнительных кронштейнов.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия RMH выпускается с типовыми присоединительными размерами для прямой замены импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников. Срок отгрузки: от 2 недель.
