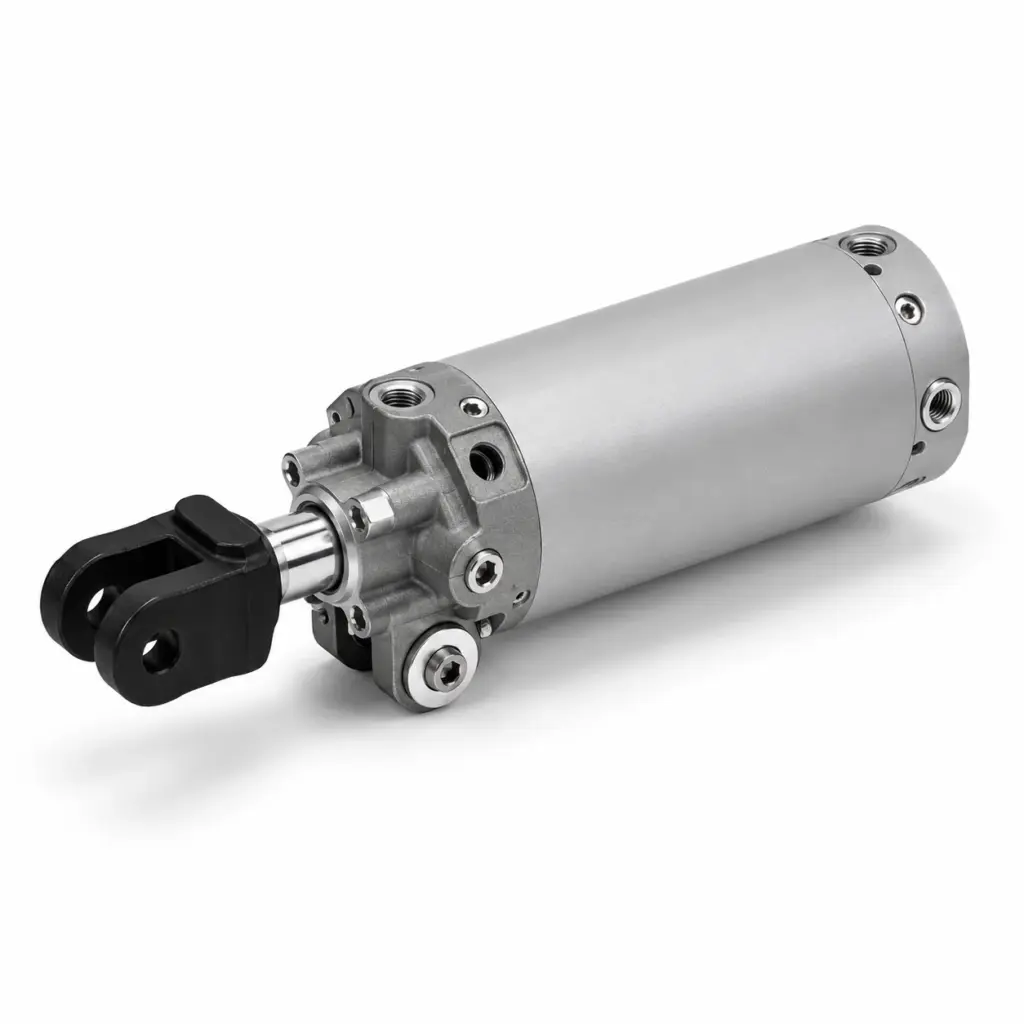

Зажимной пневмоцилиндр CK1

Зажимной пневмоцилиндр WAALPC CK1 — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 40–80 мм, ход 50–200 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Отгрузка от 2 недель.

Серия зажимных пневмоцилиндров: для фиксации деталей и листового материала на сборочных и сварочных операциях, при удержании заготовок во время технологической обработки. Совместима по присоединительным и габаритным размерам с распространёнными отраслевыми аналогами.

Конструкция и принцип работы

Корпус из алюминиевого сплава, шток из коррозионностойкой стали. Поршень двустороннего действия с резиновыми манжетами. Доступны посадочные размеры под монтаж на стандартных кронштейнах. Серия рассчитана на серийные зажимные операции на сборочных линиях, в сварочных кондукторах, при удержании заготовок во время механической обработки. Шток имеет резьбу для крепления прижимной планки или фланца, передающего усилие на заготовку. Доступны исполнения CKG1 для двустороннего действия и базовое CK1 для одностороннего возврата пружиной.

Технические данные

• Ø поршня: 40–80 мм
• Ход: 50–200 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Исполнения: A(B)/CKG1A(B)

Применение

Применяются на сварочных кондукторах, сборочных приспособлениях, на упаковочных линиях для удержания заготовок и листового материала во время технологической операции. Подходят для прижима листа к матрице при штамповке, для удержания деталей при точечной сварке, для зажима заготовок при механической обработке. Шток с резьбой позволяет монтировать прижимную планку или фланец, передающий усилие на деталь без дополнительных рычагов.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия CK1 выпускается с типовыми присоединительными размерами для прямой замены импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников. Срок отгрузки: от 2 недель.

Расшифровка артикула

Формат: CK1-{типоразмер}-{ход}

• CK1 — серия
• Типоразмер: 40 / 50 / 63 / 80
• Ход: 50 / 75 / 100 / 125 / 150 / 200

Пример: CK1-40-50
