Пневмоцилиндр стандартный SULF — двустороннего действия с фланцевым креплением LF (front flange), Ø40-200 мм, ход 25-1000 мм

Серия WAALPC SULF — пневматический цилиндр двустороннего действия по стандарту ISO 6431 в варианте с передним фланцевым креплением LF (Front Flange), прямой совместимый аналог AirTAC SULF по габаритным, посадочным и присоединительным размерам. SULF представляет собой базовую серию SU, штатно укомплектованную фланцем LF на передней крышке: это убирает отдельную позицию крепежа из спецификации и сокращает сроки монтажа. Применяется в общепромышленной автоматизации, прессах малой и средней мощности, конвейерах, упаковочных и сборочных линиях, где требуется жёсткая фиксация цилиндра к плите или порталу без люфта от шпильчатого монтажа.

Конструкция и принцип работы

Корпус — алюминиевый профиль из сплава 6063-T5 с твёрдым анодированием толщиной 25-40 мкм. Передняя крышка интегрирована с прямоугольным фланцем LF с четырьмя сквозными монтажными отверстиями — крепление к плите выполняется через резьбу M6-M16 в зависимости от типоразмера. Поршень оснащён постоянным неодимовым магнитом серийно — это позволяет ставить геркон или магниторезистивный датчик на корпус без переходных пластин. Шток — хромированная сталь C45 с шероховатостью Ra 0,1 мкм. Демпфирование пневматическое регулируемое в обоих концах хода: винт PPV с шестигранным шлицем позволяет настроить торможение под массу нагрузки и рабочее давление.

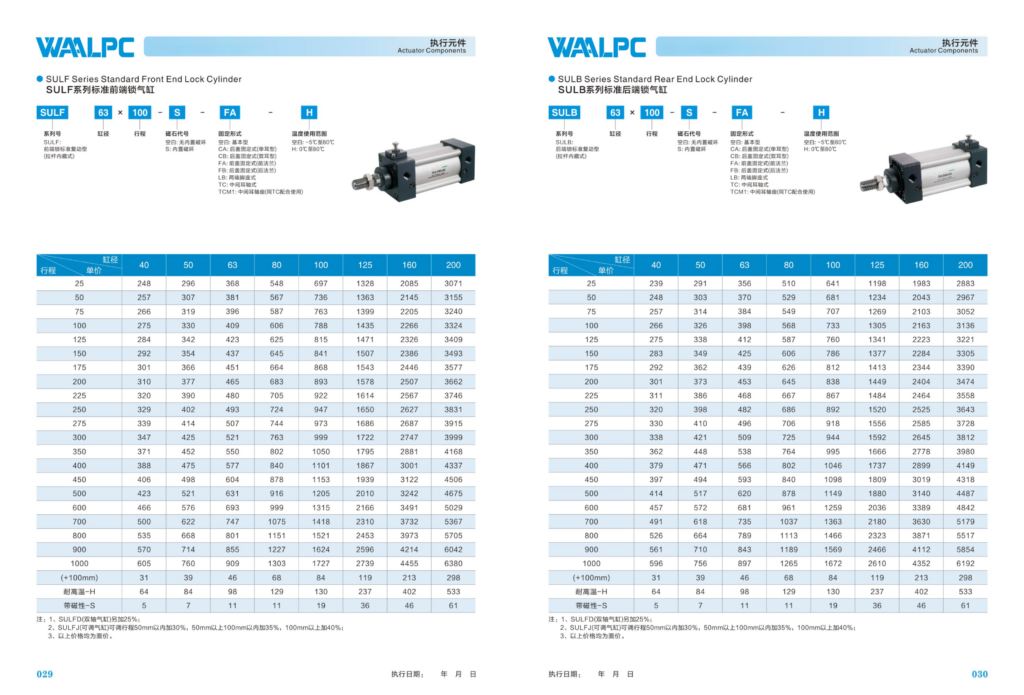

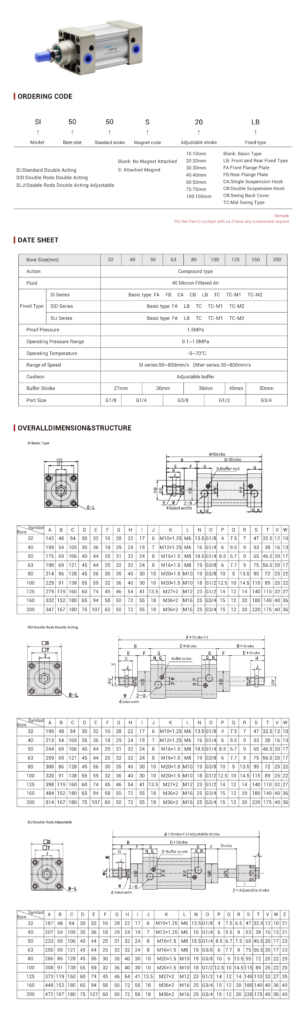

Технические данные

• Стандарт монтажа: ISO 6431, передний фланец LF (Front Flange)
• Типоразмеры (Ø поршня): 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Длина хода: 25 — 1000 мм (стандарт), по запросу до 2000 мм
• Тип действия: двустороннего действия
• Рабочее давление: 0,1 — 1,0 МПа (1 — 10 бар)
• Температура среды и окружения: −20 … +80 °C, исполнение −H — до +150 °C
• Материал корпуса: алюминиевый сплав 6063-T5, твёрдое анодирование
• Материал штока: сталь C45, твёрдое хромирование
• Демпфер: пневматический регулируемый в обоих концах хода
• Магнитный поршень: установлен серийно (исполнение −S для повышенной чувствительности геркона)
• Уплотнения: NBR (нитрильный каучук), смазка под литий
• Присоединение воздуха: G 1/4″ … G 1/2″ в зависимости от Ø

Применение

SULF применяется там, где база — стандарт ISO 6431, но требуется жёсткий фронтальный монтаж: фасовочные станции, упаковочные машины, пневмопрессы, сборочная автоматизация, оснастка станков ЧПУ, координатные позиционеры, толкатели на конвейерах. Фланец LF выдерживает осевые и изгибные нагрузки лучше шпильчатого крепления и позволяет стыковать цилиндр непосредственно с конструктивом машины. Совместимый аналог AirTAC SULF — заменяется без переделки посадочных отверстий и пневмоподводов.

Поставка и комплектация

В поставку входит цилиндр SULF в сборе с передним фланцем LF, уплотнения NBR, паспорт изделия и сертификат соответствия техническим регламентам ТР ТС 010/2011 и 020/2011. По запросу — гайка штока, проушина штока, проставки для герконов, исполнения с высокотемпературными уплотнениями FKM (Витон) и нержавеющим штоком SUS304. Срок отгрузки от 2 недель.
