Пневмоцилиндр крепление CD — клевис-вилка для пневмоцилиндров SC ISO 6431, Ø20-100 мм

Серия WAALPC CD — клевис-крепления (передние шарнирные вилки с пальцем) для пневмоцилиндров серии SC и совместимых стандарта ISO 6431. Прямой совместимый аналог SMC CD по присоединительным размерам, шарнирному пальцу и геометрии вилки. Применяется как переднее опорное крепление штока цилиндра в задачах, где требуется компенсация углового перекоса нагрузки — прижимные приспособления, кантователи, подъёмные рычаги и поворотные узлы пневматической автоматизации.

Конструкция и принцип работы

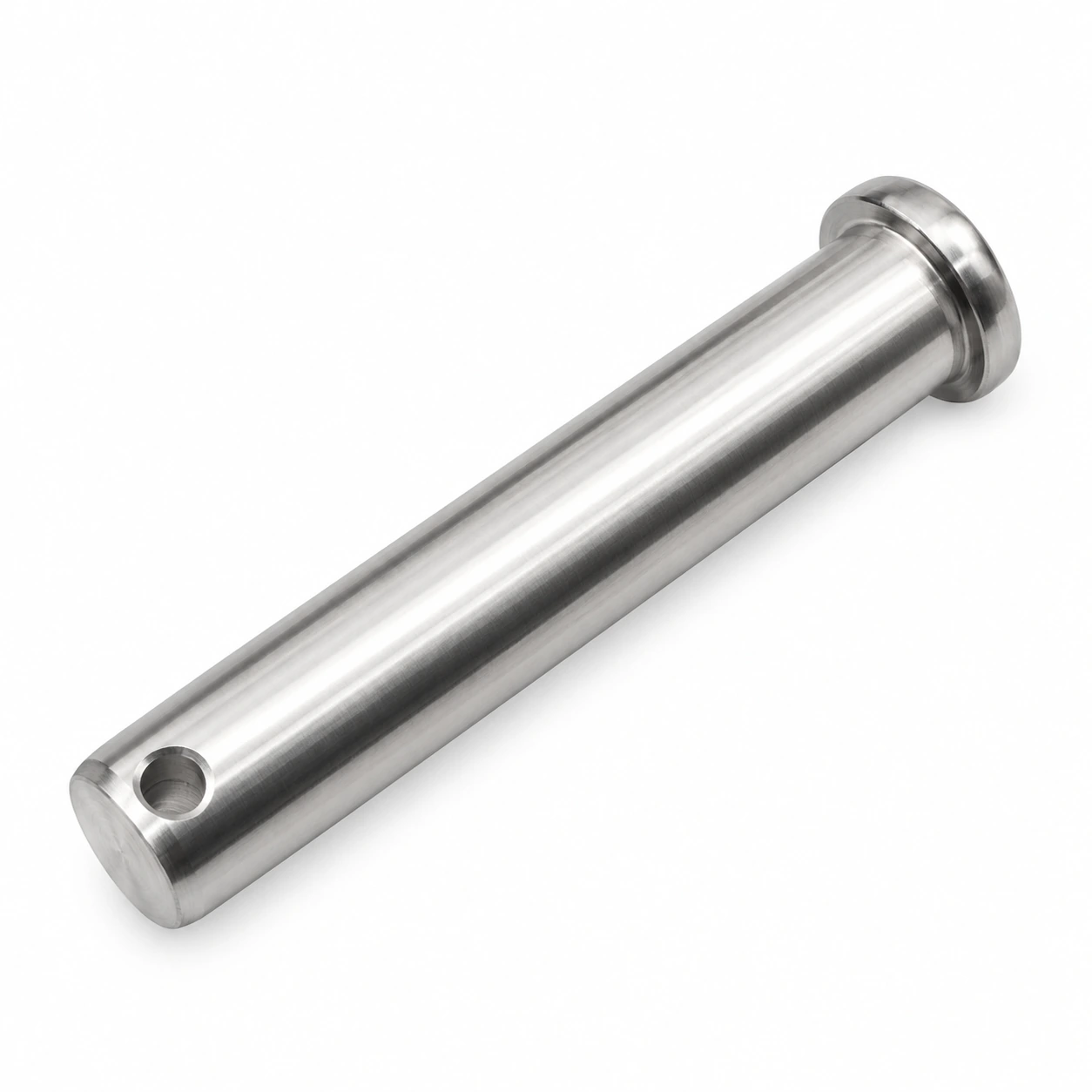

Крепление CD представляет собой U-образную вилку с двумя проушинами и сквозным шарнирным пальцем (clevis pin), фиксированным стопорными шайбами DIN 6799. Вилка навинчивается на резьбовой шток цилиндра через внутреннюю резьбу: М6×1,0 для Ø20, М8×1,25 для Ø25–32, М10×1,25 для Ø40–50, М16×1,5 для Ø63–80, М20×1,5 для Ø100. К ответной части машины крепление присоединяется через шарнирный палец Ø6–20 мм. Конструкция допускает угловое отклонение оси штока ±10° от продольной оси цилиндра, что снимает изгибающий момент со штока, продлевает ресурс уплотнений и направляющей втулки, исключает заклинивание при работе с переменной траекторией нагрузки.

Корпус вилки — литая углеродистая сталь 1045 (С45) с антикоррозионным цинкованием 8–12 мкм или альтернативное исполнение из нержавеющей стали 304 для пищевой и фармацевтической промышленности. Шарнирный палец — закалённая сталь 40Х твёрдостью HRC 45–50, также с цинковым покрытием. Все присоединительные размеры (межосевое расстояние, диаметр пальца, толщина проушины, длина внутренней резьбы) соответствуют каталогу SMC CD, что обеспечивает прямую механическую взаимозаменяемость со штатными креплениями SMC, AirTAC, Camozzi и Mindman без какой-либо доработки посадочных поверхностей.

Технические данные

• Тип крепления: передняя клевис-вилка (front clevis with pin), навинчивается на резьбовой конец штока
• Типоразмеры (под цилиндр Ø): 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм (8 типоразмеров)
• Внутренняя резьба под шток: М6×1,0 (Ø20) … М20×1,5 (Ø100), по стандарту SMC CD
• Диаметр шарнирного пальца: 6 / 8 / 10 / 10 / 12 / 12 / 16 / 20 мм соответственно типоразмеру
• Угол отклонения: ±10° от продольной оси цилиндра
• Допустимая осевая нагрузка: 200 — 10 000 Н в зависимости от типоразмера
• Материал вилки: углеродистая сталь 1045 (C45), цинкованная (стандарт); опция — нержавеющая сталь 304
• Материал шарнирного пальца: сталь 40Х, твёрдость HRC 45–50, цинкованная
• Температурный диапазон: −20 … +80 °C
• Стандарт совместимости: SMC CD / ISO 6431 / VDMA 24562 (передний шарнир)

Применение

Крепления CD устанавливаются на конец штока пневмоцилиндров WAALPC серий SC, SCD, SAI, SU, MAL, а также на импортные совместимые цилиндры SMC C85 / CA1 / CA2, AirTAC SC / SCA, Camozzi серий 24 и 60, Festo DNC, Mindman MCQ. Типовые задачи: прижимы заготовок в сборочных приспособлениях и сварочных кондукторах, толкатели изделий на упаковочных и фасовочных линиях, подъёмные и кантующие рычаги конвейерных систем, поворотные позиционеры и манипуляторы, автоматические двери и шторки на технологическом оборудовании. Применение клевис-крепления обязательно для всех задач, где ось приложения нагрузки изменяет своё направление в процессе хода — это исключает изгиб штока и преждевременный выход из строя поршневых уплотнений.

Поставка и комплектация

В стандартный комплект поставки крепления CD входят: клевис-вилка с обработанными отверстиями под цилиндр и шарнирный палец, шарнирный палец с галтелями, две стопорные шайбы DIN 6799, инструкция по монтажу с указанием моментов затяжки и допустимых нагрузок. По запросу предоставляется расширенная комплектация: контргайка для стопорения резьбового соединения штока, антифрикционная смазка для шарнирного узла, паспорт изделия, протокол контроля присоединительных размеров. Сертификат соответствия техническим регламентам ЕАЭС (ТР ТС 010/2011) предоставляется по запросу заказчика. Срок отгрузки: от 2 недель.
