Пневмоцилиндр стандартный SGC — Ø125–250 мм, ход 25–1000 мм

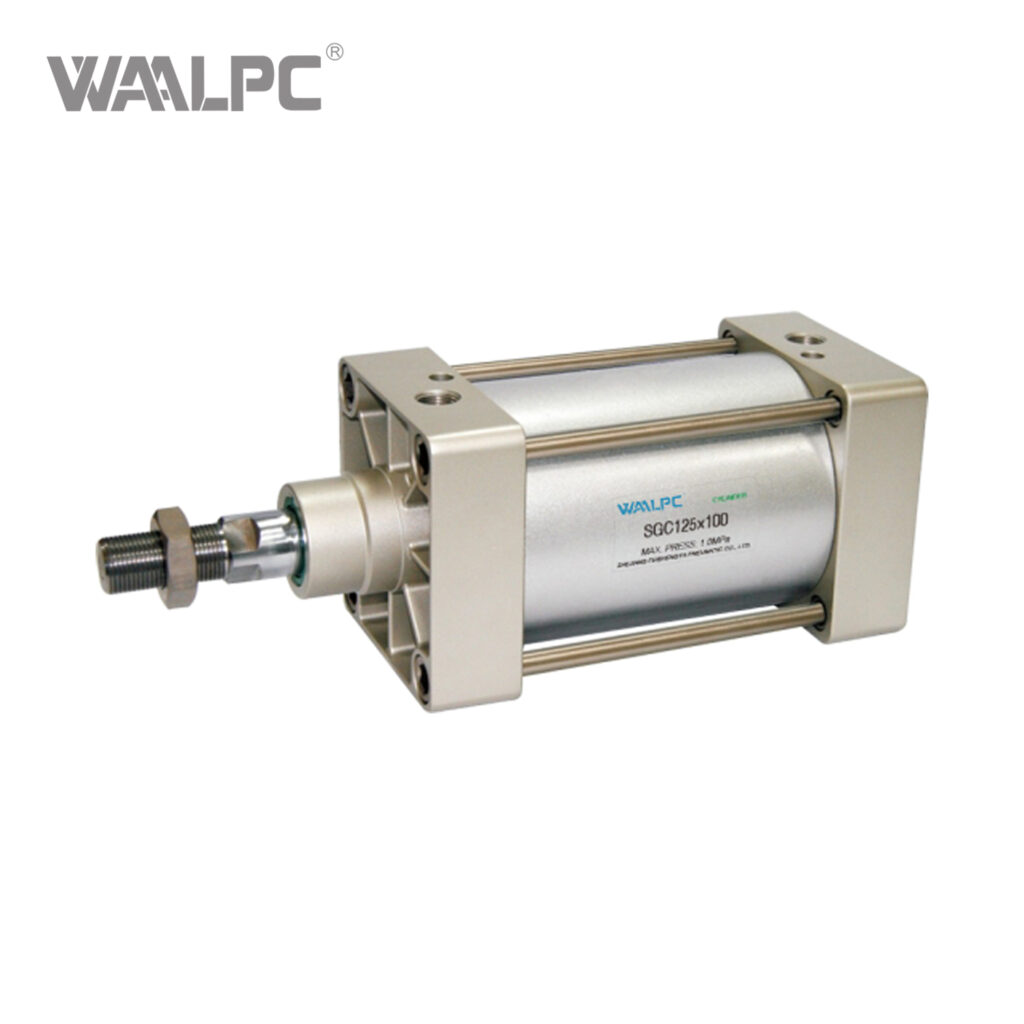

Пневмоцилиндр стандартный WAALPC SGC — двустороннего действия для типовых задач линейного перемещения в промышленной автоматизации. Диаметр поршня 125–250 мм, ход 25–1000 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог AirTAC SGC, совместим по присоединительным и габаритным размерам. Поставка под заказ, ориентировочный срок 2–3 недели. Прямой совместимый аналог AirTAC SGC.

Конструкция и принцип работы

В основе серии SGC — типовая для промышленных пневмоцилиндров схема: анодированный алюминиевый профиль гильзы, поршень с уплотнениями NBR, шток из закалённой хромированной стали, торцевые крышки с демпфированием и каналами подвода воздуха. При подаче давления в одну из полостей поршень со штоком движется в противоположную сторону, вытесняя воздух через противоположный канал. Усилие, развиваемое цилиндром, пропорционально площади поршня и магистральному давлению (F = P × A). Демпфирование в конце хода исключает удары и преждевременный износ конструкции.

Технические данные

• Ø поршня: 125–250 мм
• Ход: 25–1000 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)
• Аналог: AirTAC SGC
• Шаблон артикула: SGC — 50 — 100 — S — CB
• Срок поставки: под заказ 2–3 недели

Применение

Серия SGC применяется в задачах линейной автоматизации: подача и зажим заготовок в станочной оснастке, привод заслонок и шиберов, толкатели и отсекатели на конвейерных линиях, прижимы в сборочной и сварочной оснастке, манипуляторы и системы загрузки/выгрузки. Диапазон диаметров Ø 125–250 мм перекрывает большинство типовых усилий. Доступные хода 25–1000 мм позволяют интегрировать цилиндр в существующую оснастку без переделки. Полная совместимость с AirTAC SGC по присоединительным и габаритным размерам делает SGC drop-in заменой в действующих машинах. Рабочая среда — очищенный сжатый воздух по ISO 8573-1, фильтрация 5 мкм или чище.

Поставка и комплектация

Цилиндры серии SGC поставляются в заводской упаковке с паспортом, инструкцией по монтажу и заводской смазкой. Срок отгрузки: от 2 недель. Опционально доступны магнитные геркон-датчики положения, монтажные кронштейны (лапы, фланцы, проушины, вилки), быстроразъёмные соединения и пневмофитинги. На каждую партию предоставляется сертификат соответствия и спецификация. Если требуется консультация по подбору исполнения, креплений или сопутствующих компонентов — пришлите параметры задачи, наши инженеры рассчитают комплект.
