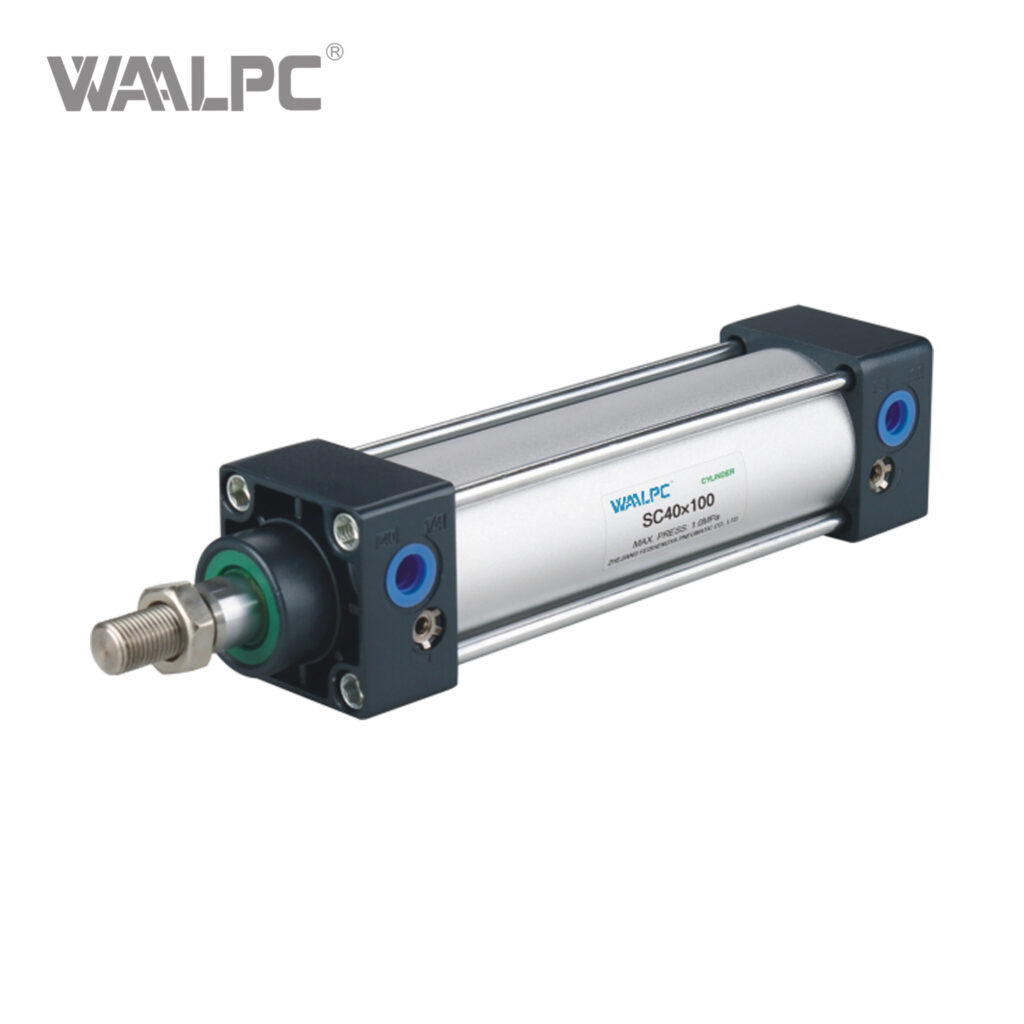

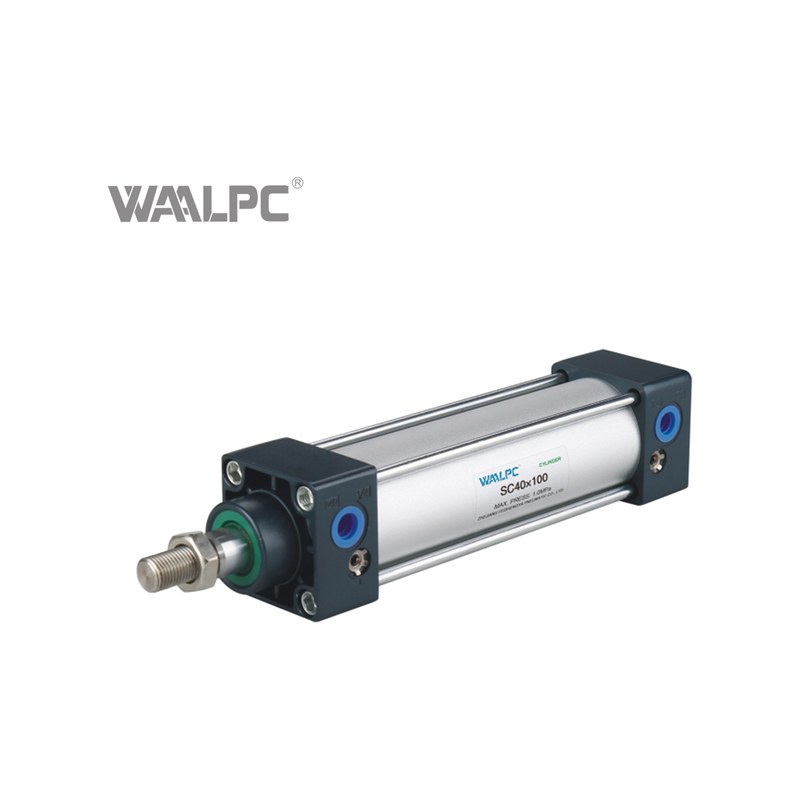

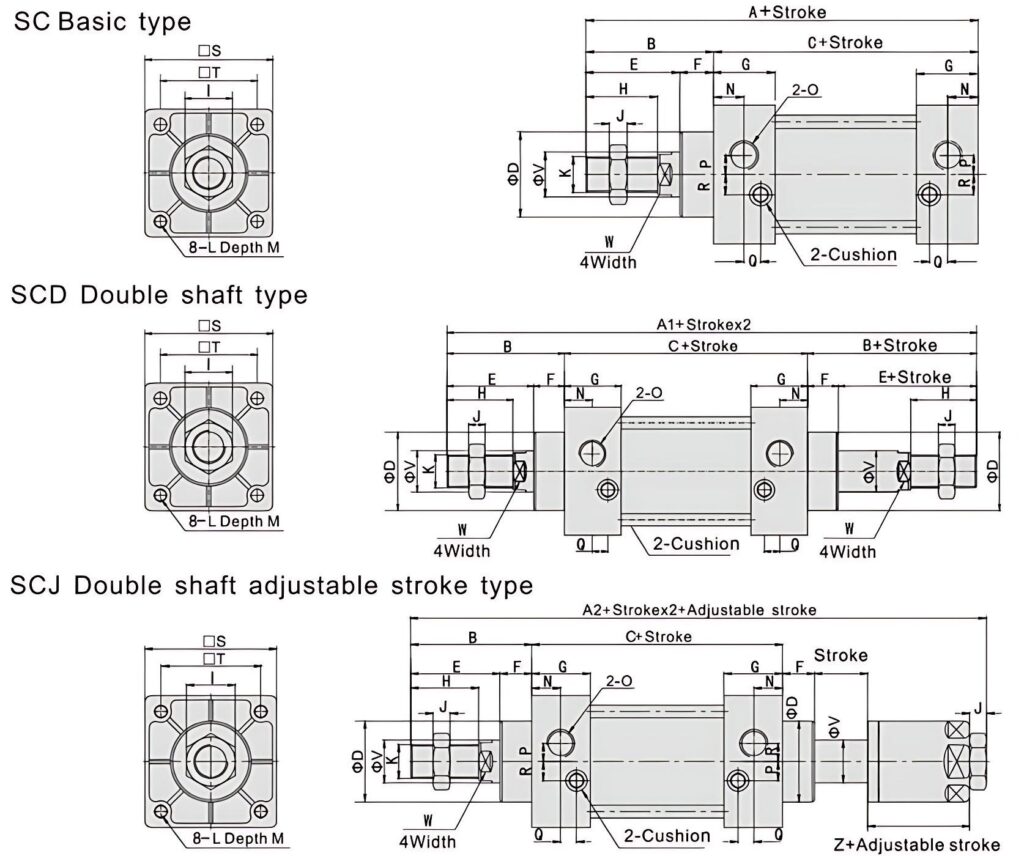

Пневмоцилиндр шпильчатый SAI — ISO 6431, прямой совместимый аналог AirTAC SAI, Ø32-125 мм, ход 25-1000 мм

Серия WAALPC SAI — пневмоцилиндры стандартного исполнения по ISO 6431 со шпильчатой стяжкой корпуса (tie-rod), прямой совместимый аналог AirTAC SAI по габаритным, посадочным и присоединительным размерам. Применяются в общепромышленной автоматизации, на прессах малой мощности, в подающих и зажимных узлах металлообрабатывающего оборудования, в пневматических манипуляторах и упаковочных линиях.

Конструкция и принцип работы

Шпильчатый корпус: алюминиевая гильза с твёрдым анодированием, передняя и задняя крышки из алюминиевого сплава, четыре стяжные шпильки из легированной стали. Поршень с двумя манжетами NBR и постоянным магнитом для подключения герконовых и индуктивных датчиков положения. Регулируемое пневматическое демпфирование в обоих концах хода через дроссели на крышках. Шток из хромированной стали 20Х со шлифованной поверхностью Ra 0,4 мкм для длительного ресурса уплотнений.

Технические данные

• Стандарт монтажа: ISO 6431 (DIN ISO 6431), шпильчатый tie-rod
• Типоразмеры (Ø поршня): 32 / 40 / 50 / 63 / 80 / 100 / 125 мм
• Стандартный ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000 мм
• Тип действия: двустороннего действия, стандартное исполнение, исполнение A/B (с регулируемым демпфированием)
• Рабочее давление: 0,1–1,0 МПа (1–10 бар), номинал 0,6 МПа
• Температура среды и окружения: −20…+80 °C
• Рабочая среда: сжатый воздух, фильтрация 40 мкм, с лубрикацией или без
• Материал корпуса: алюминиевый сплав 6063-T5 с твёрдым анодированием, шпильки из стали 40Х, шток из хромированной стали 20Х
• Демпфер: пневматический регулируемый в обоих концах хода
• Магнитный поршень: установлен серийно для подключения датчиков положения SC1/SC2 (геркон) или SC4/SC5 (индуктивный)
• Присоединение портов: G1/8 (Ø32–40), G1/4 (Ø50–63), G3/8 (Ø80–100), G1/2 (Ø125)
• Скорость поршня: 50–800 мм/с
• Ресурс: ≥3 000 км суммарного пробега штока

Применение

Цилиндры серии SAI применяются как прямая замена AirTAC SAI и аналогичных шпильчатых ISO 6431 (Festo DNC, SMC C96, Camozzi серии 60) на действующем оборудовании. Типовые задачи: прижим и фиксация заготовок на конвейерных линиях, привод подающих столиков и автоподатчиков, толкатели сортировочных установок, привод заслонок и шиберов в системах вентиляции, пневматические подъёмники и кантователи. Совместимость с присоединительными размерами ISO 6431 позволяет менять цилиндр без переделки крепёжной оснастки — лапы, фланцы, проушины и вилки с крепёжных серий MP1/MP2/MP4 подходят без доработок.

Поставка и комплектация

Сам цилиндр в сборе с уплотнениями NBR и шпильками, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — нестандартный ход до 2000 мм, исполнение с двусторонним штоком, удлинённый шток, исполнение для пищевой промышленности (FDA-уплотнения), исполнение для агрессивных сред (Viton FKM). Доступны крепёжные элементы: лапы LB, передний/задний фланец FA/FB, проушина CA, вилка CB, шарнир CS. Срок отгрузки от 2 недель.
