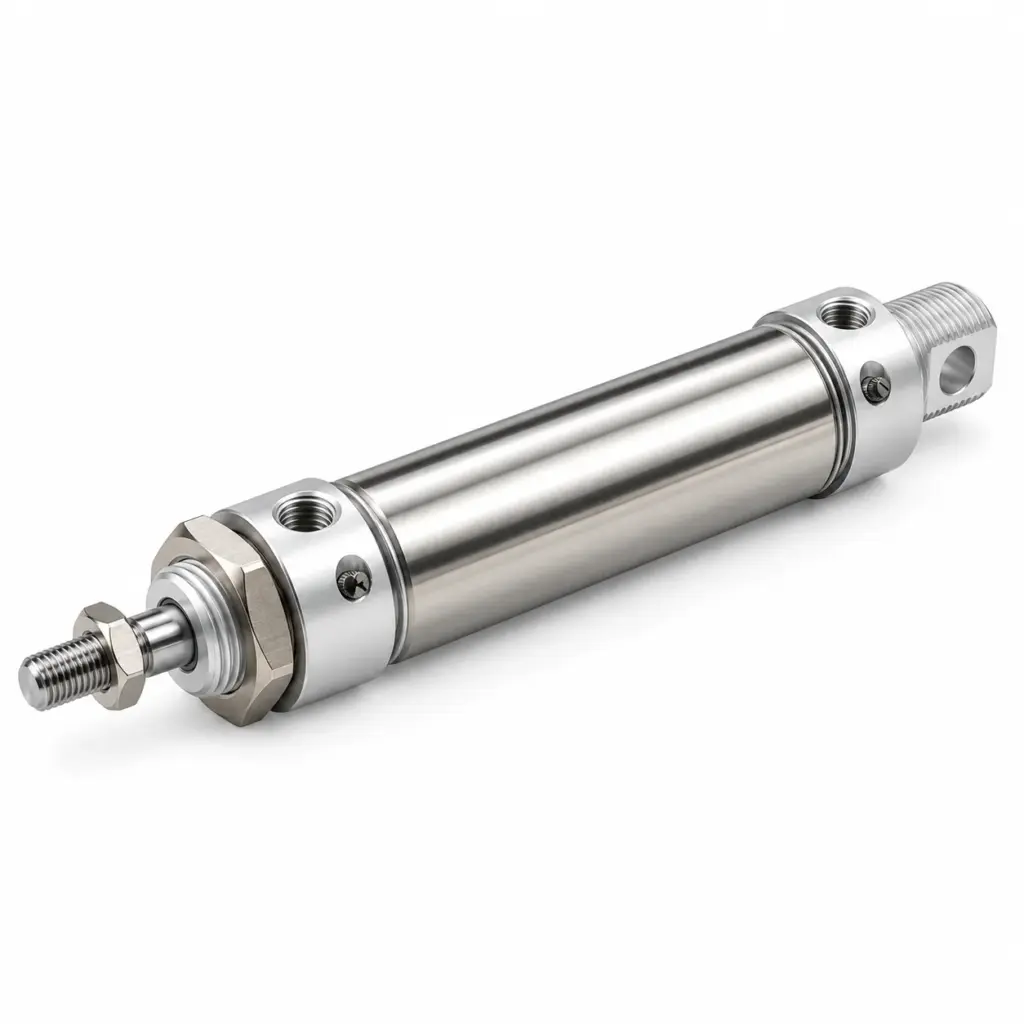

Пневмоцилиндр мини MAC
Пневмоцилиндр мини MAC, Ø 16–63 мм, ход 25–500 мм. Совместимый аналог AirTAC MAC. Поставка 2–4 недели.
Пневмоцилиндр мини WAALPC MAC — малогабаритный, для лёгких операций и точного позиционирования. Диаметр поршня 16–63 мм, ход 25–500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из нержавеющей стали. Совместимый аналог AirTAC MAC, совместим по присоединительным и габаритным размерам. Поставка 2–4 недели. Совместимый аналог AirTAC MAC. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой заменой импортных аналогов.
Конструкция и принцип работы
Серия WAALPC MAC выполнена в формате круглой нержавеющей конструкции с обжатыми торцевыми крышками и резьбовым штоком. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — компактные габариты, нержавеющий корпус, магнитный поршень. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.
Технические данные
- Ø поршня: 16–63 мм
- Ход: 25–500 мм
- Макс. рабочее давление: 1,0 МПа (10 бар)
- Температура: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: нержавеющая сталь
- Демпфирование: упругое / регулируемое (PPV)
- Аналог: AirTAC MAC
- Шаблон артикула: MAC — C — 25 × 50 — CA — LB
- Срок поставки: 2–4 недели
Применение
Типовые задачи для серии WAALPC MAC: упаковочная техника, фасовка, сортировка, малогабаритная автоматика. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».
Поставка и комплектация
В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями AirTAC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. Поставка 2–4 недели с момента подтверждения спецификации и оплаты. На приводах из складского остатка отгрузка идёт быстрее — уточняйте наличие конкретного типоразмера у инженера отдела продаж. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.
Какие типоразмеры и усилия у серии MAC?
Ряд включает диаметры 16, 20, 25, 32, 40, 50, 63 мм и ходы от 25 до 500 мм — всего 105 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø16 мм — 121 Н; Ø25 мм — 295 Н; Ø40 мм — 754 Н; Ø63 мм — 1870 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Совместимость с импортными аналогами
Совместимый аналог — AirTAC MAC-16-25 (совпадают присоединительные и установочные размеры, серия MAC).
Как расшифровать артикул MAC?
Формат: MAC-{типоразмер}-{ход}
- MAC — серия
- Типоразмер: 16 / 20 / 25 / 32 / 40 / 50 / 63
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 300 / 350
Пример: MAC-16-25
