Пневмоцилиндр шпильчатый SU — стандартный ISO 6431, Ø32-200 мм, ход 25-1000 мм

Серия WAALPC SU — стандартный пневматический цилиндр шпильчатой (tie-rod) конструкции по международному стандарту ISO 6431. Прямой совместимый аналог AirTAC SU по габаритным, посадочным и присоединительным размерам. Применяется в линиях упаковки, штамповки, сборки, на конвейерах и испытательных стендах в качестве базового исполнительного механизма поступательного действия.

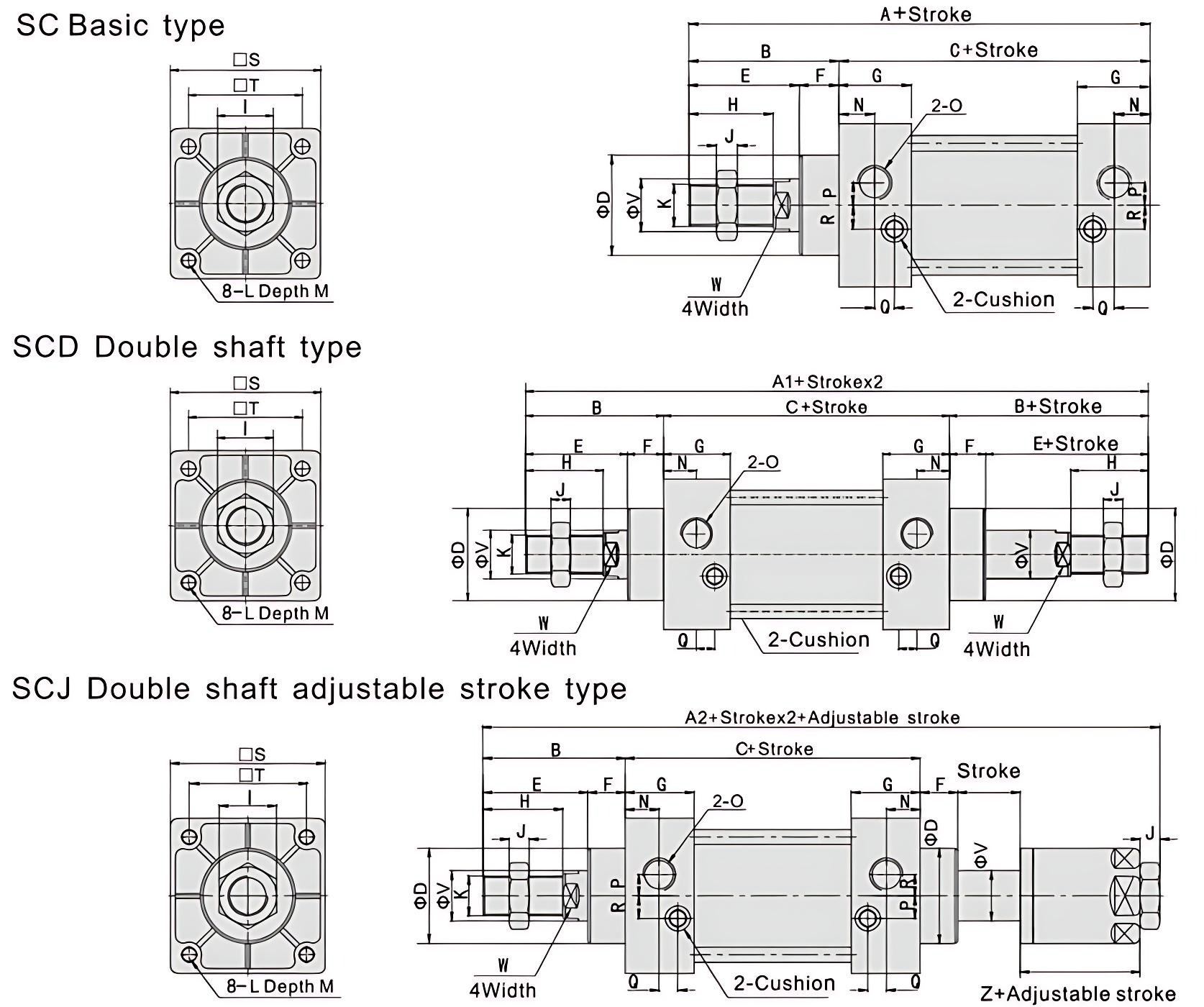

Конструкция и принцип работы

Двустороннего действия, с регулируемым пневматическим демпфером в обеих крайних точках. Корпус — алюминиевый профиль с твёрдым анодированием, стянутый четырьмя стальными шпильками (tie-rod) между передней и задней крышками. Поршень снабжён двумя самосмазывающимися полиуретановыми манжетами и постоянным неодимовым магнитом для бесконтактных датчиков положения. Шток из хромированной углеродистой стали с шлифованной поверхностью класса Ra 0,4 мкм, что обеспечивает ресурс уплотнений свыше 3 000 км пробега.

Технические данные

• Диаметр поршня (Ø): 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 мм
• Длина хода: 25 — 1000 мм (стандартный ряд 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 400, 500, 600, 800, 1000)
• Тип действия: двустороннее (double-acting)
• Рабочее давление: 0,05 — 1,0 МПа (0,5 — 10 бар)
• Испытательное давление: 1,5 МПа (15 бар)
• Температура окружающей среды и среды: −20 … +80 °C (без обмерзания)
• Скорость перемещения: 50 — 800 мм/с
• Демпфирование: регулируемое пневматическое с обеих сторон
• Магнитный поршень: серийно (для герконовых и электронных датчиков положения)
• Материал корпуса: алюминиевый сплав с твёрдым анодированием
• Материал штока: углеродистая сталь, хромирование
• Уплотнения: полиуретан (PU) и нитрильный каучук (NBR)
• Рабочая среда: фильтрованный сжатый воздух, класс чистоты по ISO 8573-1: 5:4:5 (без обязательной смазки)
• Монтаж: фланцевый передний/задний, на лапах, цапфовый поворотный, шарнирный, на резьбе штока

Применение

Цилиндры серии SU универсальны и востребованы в задачах со средними и высокими нагрузками: прессование, штамповка, прижимные операции, толкатели на упаковочных линиях, открывание и закрывание заслонок и шиберов, подача и съём заготовок на металлообрабатывающих станках, движение узлов конвейерных систем. Стандарт ISO 6431 обеспечивает полную взаимозаменяемость с цилиндрами других производителей этого формата (AirTAC SU, Festo DSBC, SMC C95/C96, Camozzi серия 60). При замене импортного цилиндра не требуется переделка крепёжных кронштейнов и трубопроводов.

Поставка и комплектация

В комплекте поставки: пневмоцилиндр в сборе с уплотнениями, паспорт изделия с указанием серийного номера и даты выпуска, сертификат соответствия техническим регламентам Таможенного союза. Монтажные кронштейны (передний/задний фланец, лапы, цапфы) и магнитные датчики положения поставляются отдельно. По запросу — нестандартный ход с шагом 1 мм, термостойкое исполнение, исполнение с двойным штоком, антикоррозионное исполнение из нержавеющей стали. Срок отгрузки: от 2 недель.
