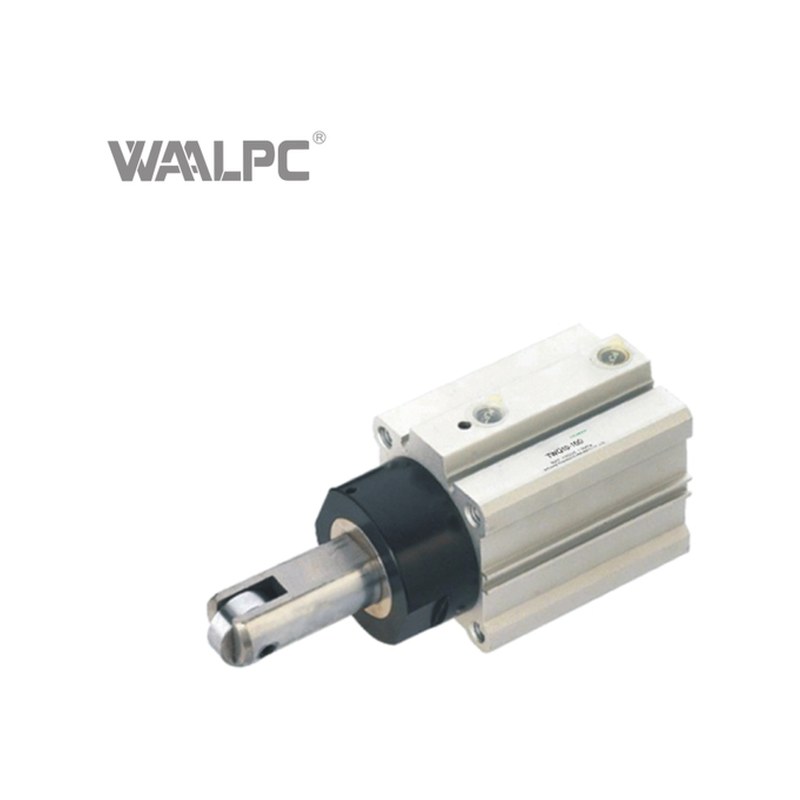

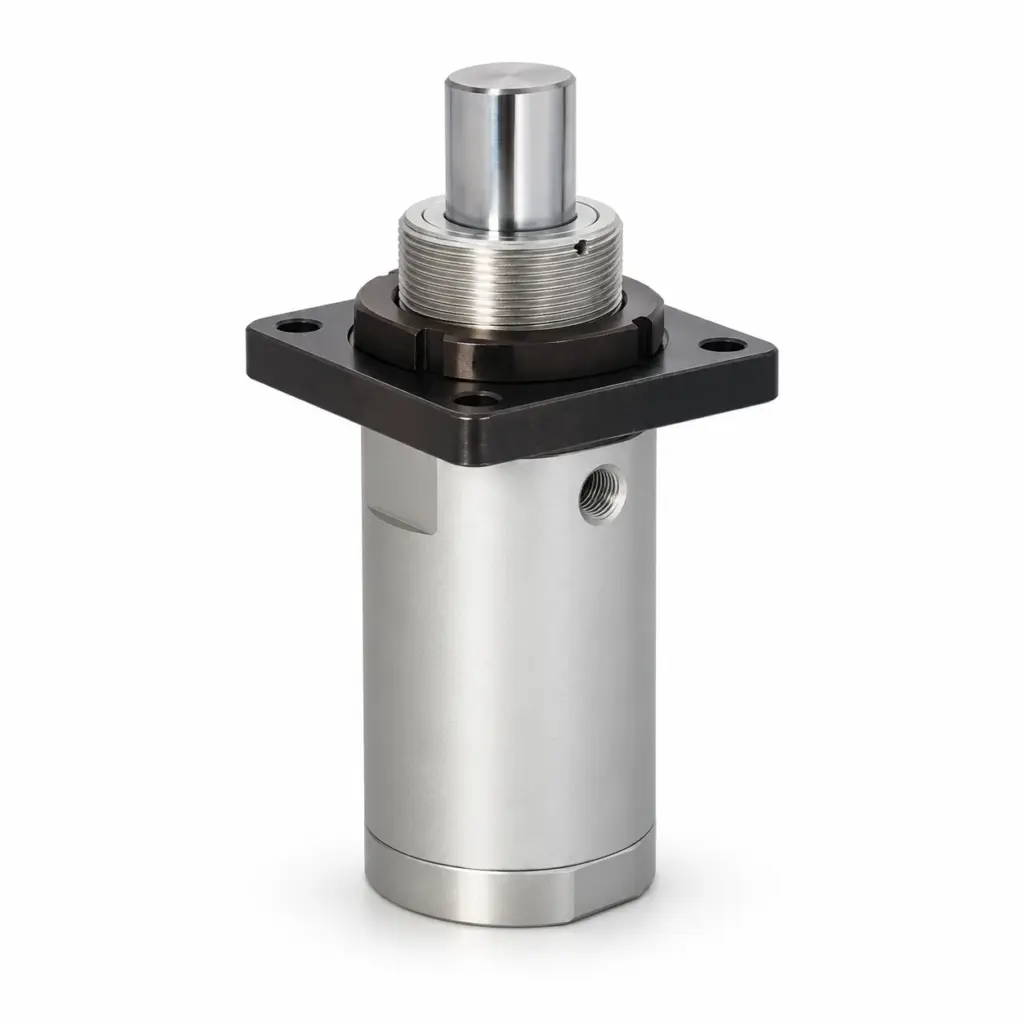

Стопорный пневмоцилиндр TWG

Стопорный пневмоцилиндр WAALPC TWG — для остановки и позиционирования изделий на конвейере. Диаметр поршня 32–50 мм, ход 10–30 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог AirTAC TWG, совместим по присоединительным и габаритным размерам. Прямой совместимый аналог AirTAC TWG.

Конструкция и принцип работы

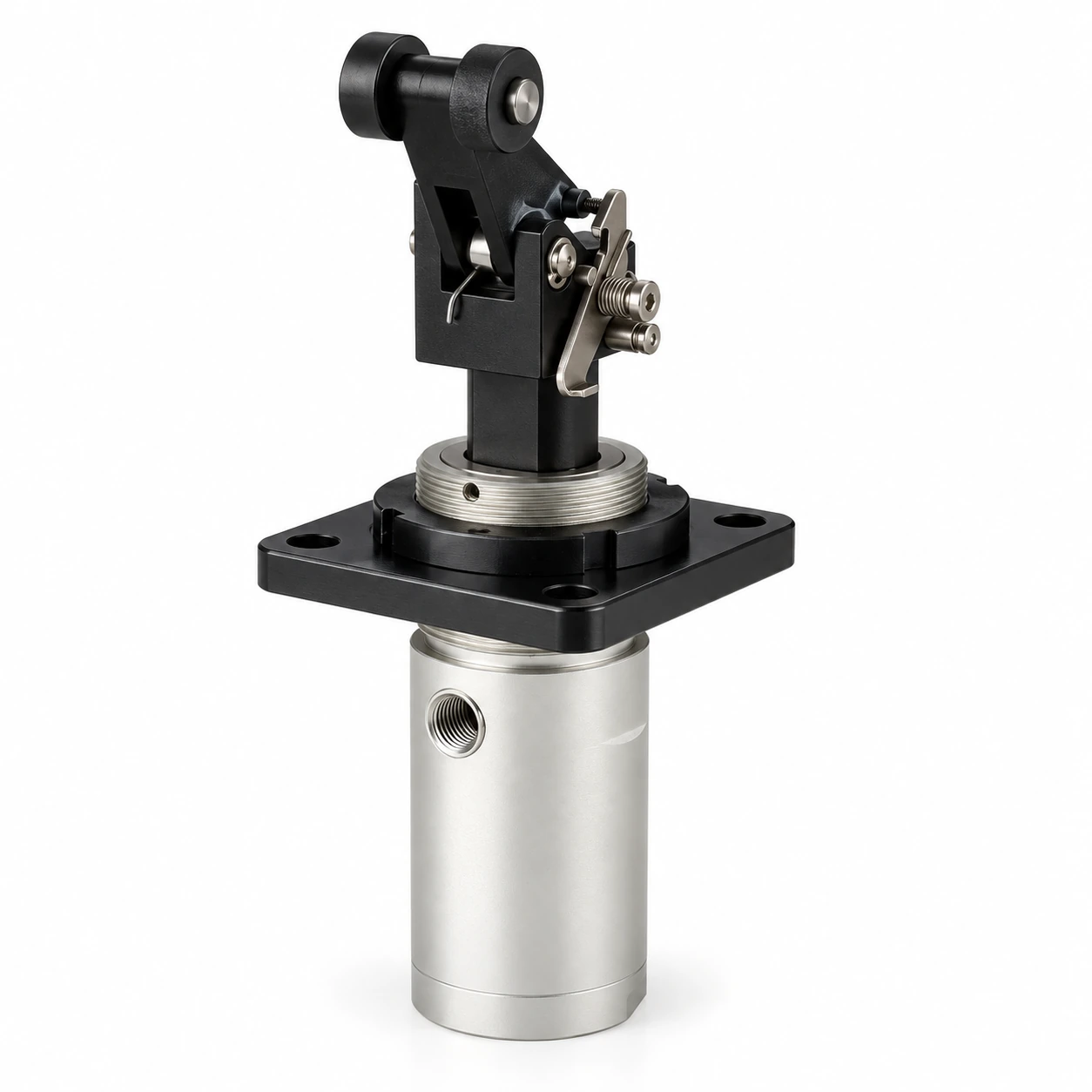

Серия выполнена в стойком к ударным нагрузкам корпусе с упором, выдвигающимся при подаче воздуха. Применяются демпфирующие элементы для гашения удара палет о выдвинутый упор. Магнитный поршень в стандартном исполнении обеспечивает контроль положения бесконтактными датчиками.

Технические данные

• Ø поршня: 32–50 мм
• Ход: 10–30 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Применяется на цепных и роликовых конвейерах для остановки палет и тары в зонах сборки и упаковки. Стопорный цилиндр выдвигает упор для торможения движущегося изделия и убирает его для пропуска. Используется в логистических комплексах и линиях автомобильной промышленности.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок отгрузки: от 2 недель. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и замена импортных серий

Серия WAALPC TWG разработана как функциональный аналог решений AirTAC и сохраняет совместимость по присоединительным и габаритным размерам. Это позволяет заменить вышедший из строя или недоступный к поставке импортный цилиндр без переделки оснастки и монтажных рам. При выборе варианта замены ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул заменяемого изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Условия эксплуатации и обслуживание

Рабочая среда — очищенный сжатый воздух класса 5.4.4 по ISO 8573-1 или чище. Допускается работа без смазки в течение всего ресурса при условии, что воздух прошёл фильтрацию и осушку. Если в линии присутствует туманная смазка, её состав должен быть совместим с уплотнениями из нитрильной резины. Температурный диапазон −20…+80 °C позволяет применять цилиндр в неотапливаемых цехах и в производственных помещениях без дополнительной защиты от внешней среды. Периодичность обслуживания зависит от интенсивности циклирования; типовой ресурс уплотнений рассчитан на несколько миллионов циклов при соблюдении условий по чистоте воздуха.

Расшифровка артикула

Формат: TWG-{типоразмер}-{ход}

• TWG — серия
• Типоразмер: 32 / 40 / 50
• Ход: 10 / 15 / 20 / 25 / 30

Пример: TWG-32-10
