Клапаны пневматические

Частые вопросы

Чем обратный клапан отличается от клапана быстрого выхлопа?

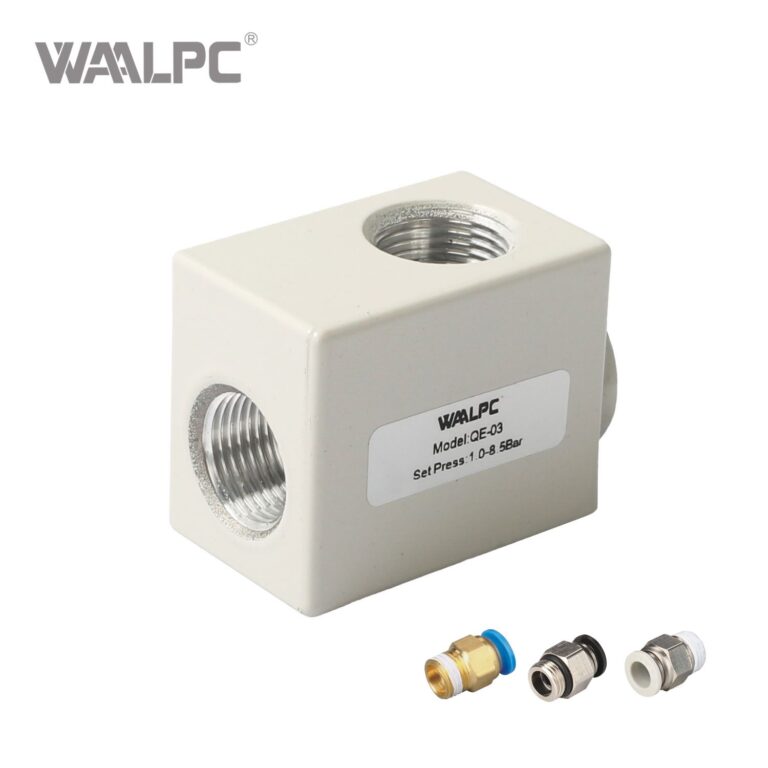

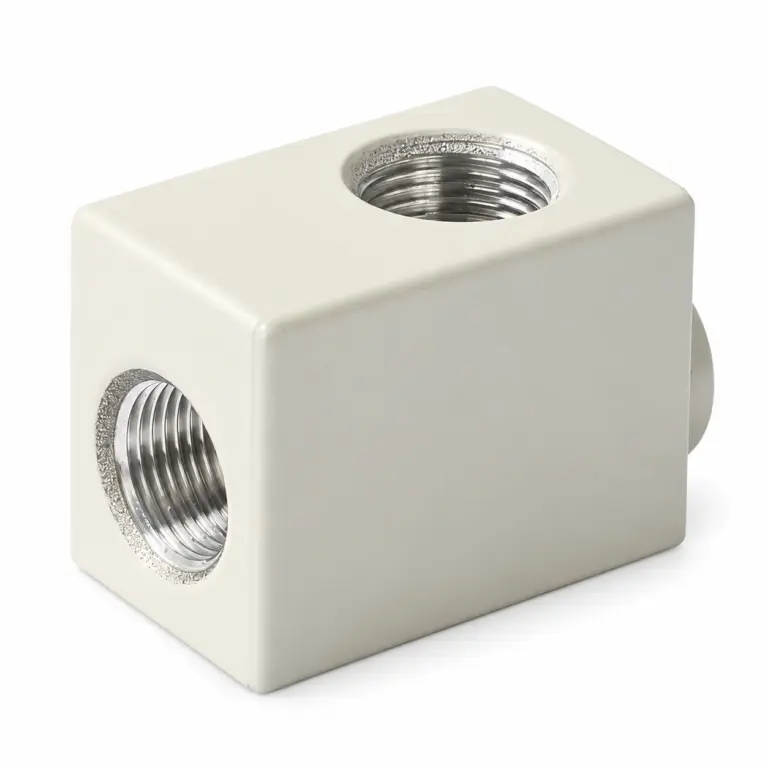

Обратный клапан (резьбовая серия CV, цанговая серия PCV) пропускает воздух только в одну сторону и запирает обратный поток. Клапан быстрого выхлопа (QE, AQ) устроен иначе: он сбрасывает воздух из полости цилиндра напрямую в атмосферу через отдельный порт, ускоряя обратный ход штока. Это разные по назначению узлы — подбираются под конкретную задачу магистрали.

Как подобрать пневматический клапан на замену Festo, SMC или AirTAC?

Ориентируйтесь на четыре параметра: тип клапана (обратный, быстрого выхлопа, плавного пуска, отсечной), присоединение (резьба G1/8–G1 или диаметр цанги под трубку), направление потока и рабочее давление. По ним подбираем совместимый аналог WAALPC, который встаёт в существующий узел без переделки. Пришлите артикул или чертёж — инженер CORNETA ответит за 1 рабочий день.

Куда ставится клапан плавного пуска и зачем он нужен?

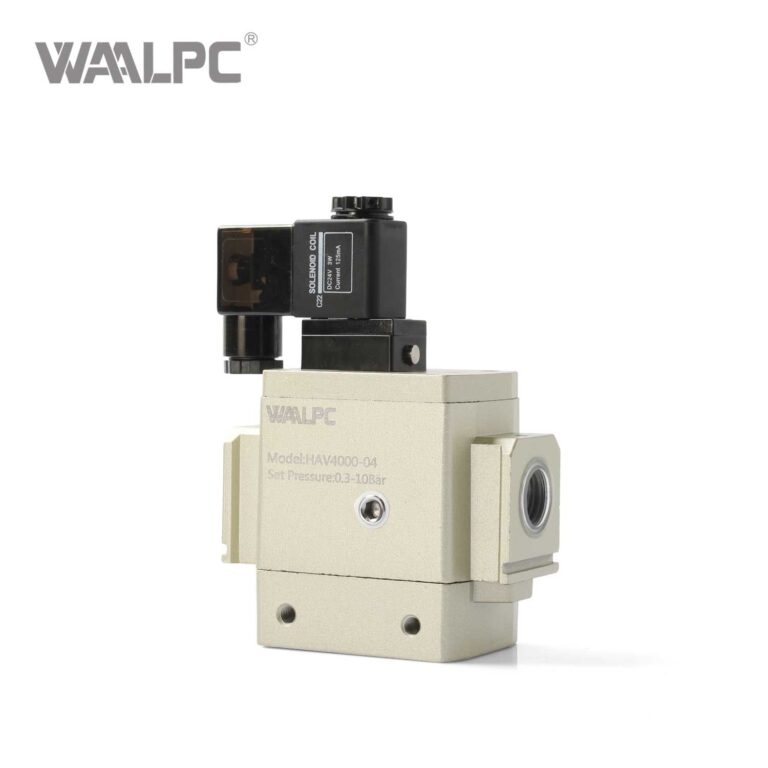

Клапан плавного пуска (AV, HAV) монтируют после блока подготовки воздуха (ФРЛ), на входе в пневмосистему. При пуске он плавно поднимает давление, чтобы цилиндры и захваты не срабатывали рывком, а при останове может быстро сбросить давление в атмосферу. Отсечной кран, наоборот, ставят до ФРЛ.

На какие присоединения и давление рассчитаны клапаны этого раздела?

Типовые присоединения — резьба G1/8–G1, а также цанговые версии под трубку. Рабочее давление промышленной пневмоарматуры, как правило, до 1,0 МПа (10 бар); для пилотных отсечных клапанов 2/2 нужен минимальный перепад около 0,5 бар (0,05 МПа). Точные пределы зависят от серии — уточним по конкретному артикулу.

Чем заменить импортный обратный или отсечной клапан без потери совместимости?

Подбираем аналог WAALPC по присоединительным и габаритным размерам — по резьбе, Ду или диаметру цанги и направлению потока, сверяясь с Festo, SMC, AirTAC, Norgren. Задача — чтобы клапан встал в тот же узел без доработки магистрали. Складские позиции отгружаем сразу, остальные — отгрузка от 2 недель.
