Пневмоцилиндр двухштоковый SCD — двусторонний ISO 6431 с двумя штоками, Ø32-250 мм, ход 25-1000 мм

Серия WAALPC SCD — пневмоцилиндр двустороннего действия с двумя штоками (double rod), выходящими с обеих сторон поршня и работающими синхронно. Прямой совместимый аналог AirTAC SCD по габаритам, посадочным и присоединительным размерам по стандарту ISO 6431 / DIN ISO 6431 / VDMA 24562. Применяется там, где нужны двусторонний выход штока, повышенная жёсткость на изгиб, защита от проворачивания нагрузки или одновременное приведение в движение двух механизмов с одного цилиндра.

Конструкция и принцип работы

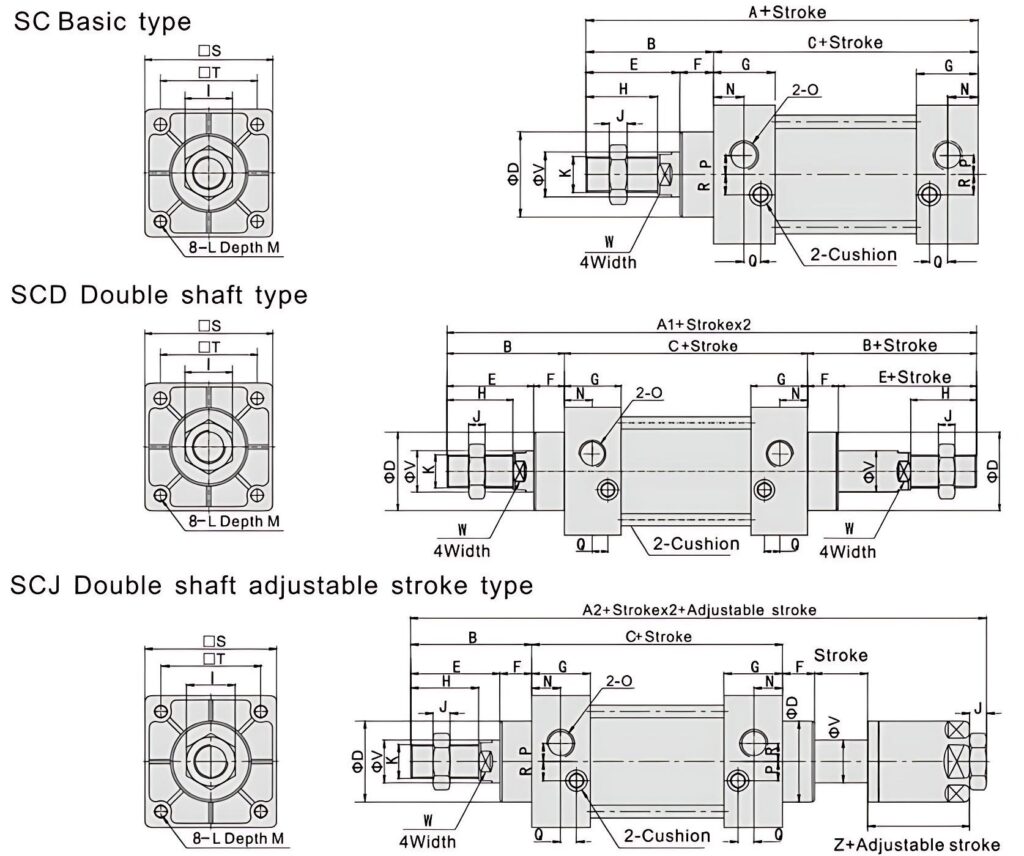

Цилиндр построен по классической схеме ISO 6431: алюминиевая гильза с накатанной внутренней поверхностью, чугунный поршень с двумя постоянными магнитами и манжетами NBR двойного действия, две крышки из алюминиевого сплава, стянутые четырьмя шпильками. От обычного SC отличается тем, что шток проходит насквозь через обе крышки — то есть с каждой стороны поршня выходит свой шток одинакового диаметра и одинаковой длины. Благодаря этому при подаче воздуха цилиндр одновременно толкает или тянет с двух сторон, а суммарная площадь поршня (без учёта штока) симметрична — толкающее и тянущее усилия равны (в отличие от классического SC, где тянущее усилие меньше из-за площади штока).

На обеих крышках предусмотрены регулируемые пневматические демпферы — игольчатые винты с резиновыми кольцами гасят удар поршня о крышку на скорости до 1 м/с. Магнитный поршень (исполнение по умолчанию) позволяет ставить датчики положения серий DS1/CS1 в Т-образный паз корпуса по двум сторонам цилиндра. Штоки выполнены из хромированной стали 45# (полированное покрытие 0,8 мкм), что обеспечивает срок службы свыше 10 миллионов циклов при правильной подаче воздуха.

Технические данные

• Стандарт корпуса: ISO 6431 / DIN ISO 6431 / VDMA 24562 (двухштоковое исполнение)
• Типоразмеры (Ø поршня): 32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 250 мм
• Длина хода: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 225 / 250 / 275 / 300 / 350 / 400 / 450 / 500 / 600 / 700 / 800 / 900 / 1000 мм (промежуточные значения по согласованию)
• Тип действия: двустороннего действия, с двумя штоками (синхронный ход)
• Рабочее давление: 0,1 — 1,0 МПа (1 — 10 бар); испытательное 1,5 МПа
• Минимальное рабочее давление: 0,05 МПа (0,5 бар)
• Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм, точка росы −20 °C)
• Температура среды и окружения: −20…+80 °C (стандартные уплотнения NBR), до +150 °C — опция с FKM
• Материал корпуса: алюминиевый сплав AL6063 с твёрдым анодированием, штоки — сталь 45# с твёрдым хромированием
• Демпфирование: регулируемое пневматическое (cushion) с обеих сторон, винт с контргайкой
• Магнитный поршень: устанавливается по умолчанию во всех модификациях для подключения герконовых и индуктивных датчиков
• Скорость поршня: 30 — 800 мм/с (типовая 100—500 мм/с)

Применение

Двухштоковые цилиндры SCD применяют там, где обычный SC по компоновке не подходит:

• симметричное приведение в движение двух механизмов с одного привода — например, толкатели слева и справа от конвейера;
• защита от проворачивания нагрузки без направляющего блока — два штока сами по себе работают как направляющая;
• повышенная жёсткость на изгиб — суммарный момент инерции в 4 раза выше, чем у одноштокового аналога такого же диаметра;
• работа с равным толкающим и тянущим усилием — установки прессования, штамповки, гибки, где важно одинаковое усилие в обе стороны;
• передача движения сквозь стенку шкафа или защитного ограждения — задний шток находится снаружи, передний — внутри рабочей зоны;
• установка индикаторов и упоров на тыльный шток без переделки исполнительной части.

Типовые отрасли: упаковочные линии, машины для разливки, сборочные и сварочные стенды, металлообрабатывающее оборудование, испытательные стенды, сельхозтехника, лесозаготовительные машины. Полная совместимость по присоединительным размерам с оригинальными AirTAC SCD позволяет заменить импортный цилиндр без переделки крепежа, штуцеров и датчиков.

Поставка и комплектация

Сам цилиндр серии SCD с двумя штоками, штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — исполнения с уплотнениями FKM для высоких температур, нержавеющие штоки, монтажные комплекты (фланцы MF1/MF2, проушины MP1/MP2/MP4, лапы LB/LBC, цапфы CA/CB), датчики положения DS1-T/DS1-S, регуляторы скорости и быстросъёмные соединения. Срок отгрузки от 2 недель.
