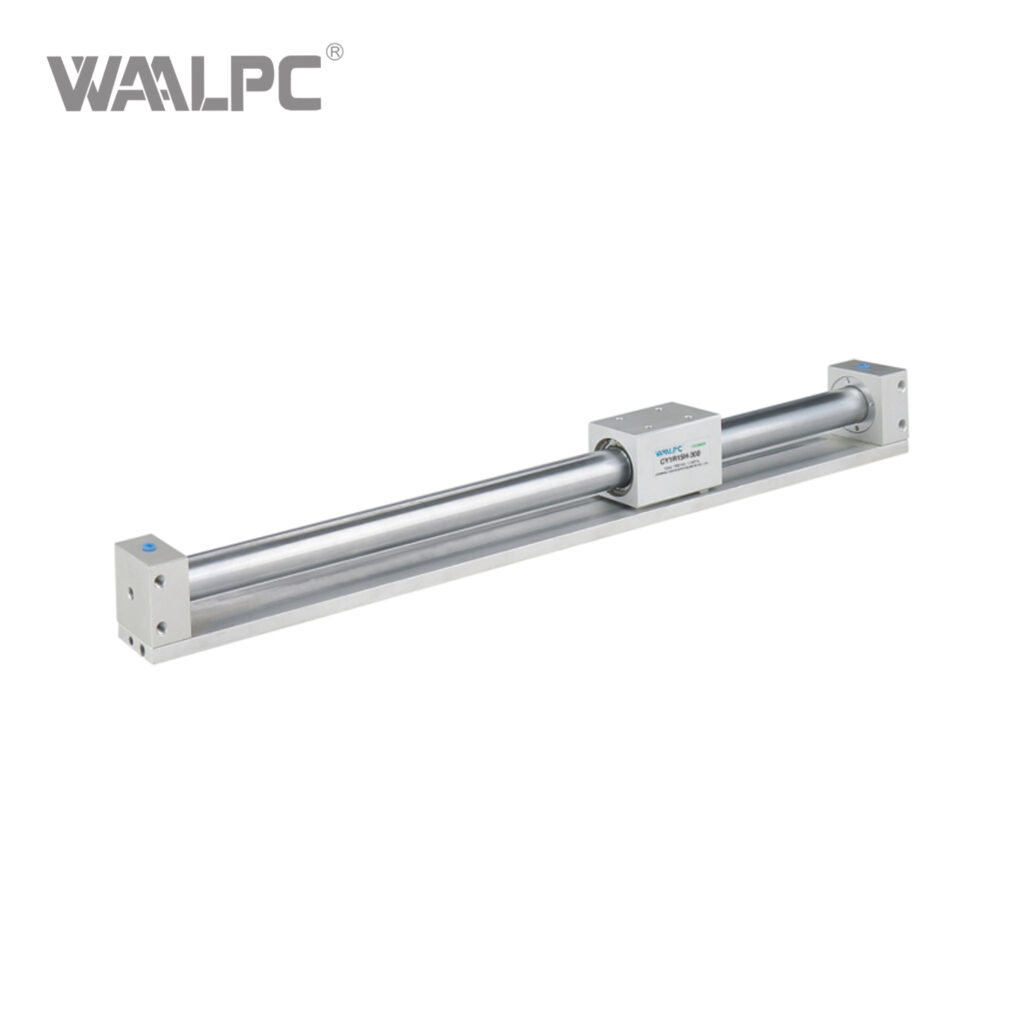

Пневмоцилиндр бесштоковый CY1R — магнитная муфта, прямой монтаж, Ø10-63 мм, ход 100-2000 мм

Серия WAALPC CY1R — бесштоковые пневмоцилиндры с магнитной муфтой и прямым монтажом, прямой совместимый аналог SMC CY1R и CY3R по габаритным, посадочным и присоединительным размерам. Конструкция без выступающего штока экономит до 50 % монтажной длины при том же рабочем ходе и применяется на упаковочных линиях, в системах подачи материалов, на конвейерах и в робототехнических манипуляторах.

Конструкция и принцип работы

Внутри гладкостенной алюминиевой трубы перемещается поршень с кольцом постоянных магнитов высокой энергии. Снаружи по той же трубе скользит ведомая каретка с встречным магнитным кольцом — магнитная муфта передаёт усилие через стенку без механической связи и без утечек воздуха. Двустороннее действие, демпфирование в крайних положениях резиновыми буферами либо опцией пневмодемпфера. Подача воздуха — через торцевые крышки, штуцеры цанговые либо резьбовые G1/8…G3/8 в зависимости от типоразмера.

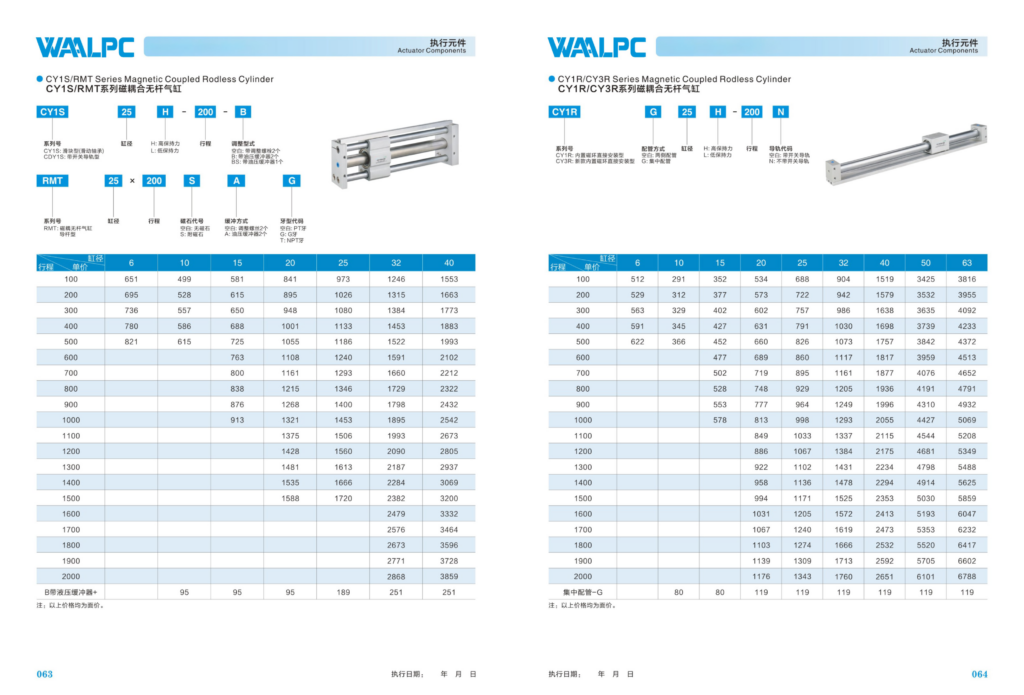

Технические данные

• Типоразмеры (Ø поршня): 6 / 10 / 15 / 20 / 25 / 32 / 40 / 50 / 63 мм
• Длина хода: 100…2000 мм (стандартный шаг 100 мм; по запросу — нестандартные длины)
• Тип действия: двустороннее с магнитной муфтой
• Рабочее давление: 0,18…0,7 МПа (1,8…7 бар)
• Удерживающее усилие магнитной муфты: 23…3 140 Н в зависимости от Ø
• Температура среды и окружения: −10…+60 °C
• Скорость перемещения: 50…500 мм/с (рекомендуемая 100…300 мм/с)
• Материал трубы и каретки: алюминиевый сплав с твёрдым анодированием, направляющие из нержавеющей стали
• Демпфирование: резиновые буферы (стандарт), пневмодемпфер (опция)
• Магнитный поршень: встроенный, под датчики положения серии WAALPC CS1/D-A93
• Монтаж: прямой через резьбовые отверстия в торцевых крышках и на нижней плоскости каретки; совместим с присоединительной геометрией SMC CY1R/CY3R

Применение

Бесштоковые цилиндры CY1R применяются там, где критична монтажная длина: ход 1000 мм укладывается в корпус ~1100 мм против ~2100 мм у штокового аналога. Стандартные сценарии — перемещение каретки на упаковочной линии, подача заготовок в станок, открытие и закрытие защитных шторок, вертикальные подъёмники в фасовочных машинах, тянуще-толкающие приводы лотков. За счёт магнитной муфты исключены утечки воздуха в зоне перемещения каретки — это важно для чистых производств и пищевой промышленности. Совместимы со стандартными датчиками положения, монтажными кронштейнами и крепёжными лапами от SMC CY1R/CY3R, что позволяет заменить оригинальный цилиндр без переделки оснастки и трубопроводов.

Поставка и комплектация

Цилиндр с предустановленной магнитной муфтой, штатные уплотнения NBR, торцевые буферы, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — датчики положения CS1/D-A93, монтажные кронштейны, удлинённые штуцеры, исполнения для пищевой промышленности (FDA-уплотнения), нестандартные длины хода свыше 2000 мм. Срок отгрузки: от 2 недель.
