Пневмоцилиндр компактный RDQB
Пневмоцилиндр компактный RDQB, Ø 20–100 мм, ход 15–100 мм. Совместимый аналог SMC. поставка 2–4 недели.

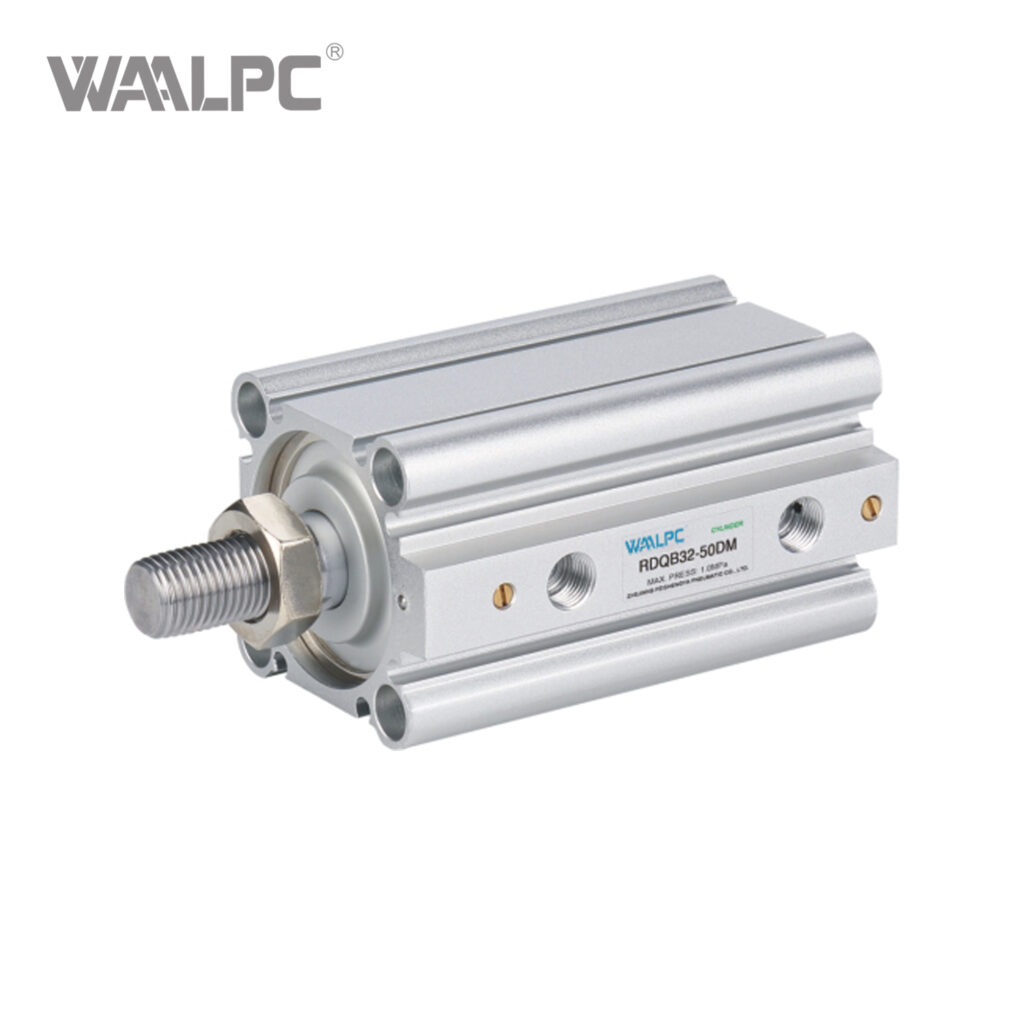

Пневмоцилиндр компактный WAALPC RDQB — Ø20–100 мм, ход 15–100 мм — укороченной длины для монтажа в стеснённых условиях. Совместимый аналог SMC.
Конструкция и принцип работы
Серия WAALPC RDQB построена на классической компоновке: анодированный алюминиевый корпус сочетает малый вес с высокой коррозионной стойкостью, шток выполнен из нержавеющей или закалённой стали с антифрикционным покрытием для снижения трения и износа уплотнений. Внутренние уплотнения NBR обеспечивают герметичность во всём диапазоне рабочего давления и допускают эксплуатацию на очищенном сжатом воздухе по ISO 8573-1, класс 4 или чище. Поршень оснащён направляющим кольцом для равномерного распределения нагрузки на цилиндрическую поверхность гильзы — это снижает износ и продлевает ресурс. Конструкция укороченной длины для монтажа в стеснённых условиях позволяет применять серию там, где обычные пневмоцилиндры не справляются с заданными габаритами или нагрузкой.
Технические характеристики
- Диаметр поршня: Ø 20–100 мм
- Ход: 15–100 мм
- Максимальное рабочее давление: 1,0 МПа (10 бар)
- Диапазон температур: −20…+80 °C
- Рабочая среда: очищенный сжатый воздух
- Тип действия: двустороннее
- Материал корпуса: анодированный алюминиевый сплав
- Демпфирование: упругое или регулируемое (PPV)
- Количество типоразмеров в серии: 43 модификаций
Применение
Серия WAALPC RDQB применяется на автоматизированных линиях машиностроения, в упаковочном оборудовании, на сборочных постах, в составе манипуляторов и подающих механизмов, на испытательных стендах и в составе пневматических зажимов. Диапазон диаметров Ø 20–100 мм покрывает большинство задач малой и средней мощности, а ход 15–100 мм позволяет подобрать модификацию под конкретную операцию без переделки оснастки. На производстве серия востребована в составе пневматической оснастки штампового, прессового и формовочного оборудования, в системах ориентации заготовок, в питателях и накопителях, а также в системах паллетирования и перемещения по конвейерным линиям. Возможность работы при отрицательных температурах до −20 °C делает её пригодной для неотапливаемых цехов и наружного исполнения с защитой от прямой влаги.
Совместимость и взаимозаменяемость
Совместимый аналог SMC устанавливается на место вышедшего из строя привода без переделки конструкции и без замены пневматических подводов, кронштейнов и датчиков положения. Магнитное исполнение поршня совместимо со стандартными магнитоконтактными датчиками с креплением на корпус. При подборе аналога рекомендуем сверить шаблон артикула с прайс-листом WAALPC — формат кодирования диаметра, хода и опций соответствует общепринятой схеме SMC.
Поставка и комплектация
Серия WAALPC RDQB поставляется в фирменной упаковке производителя в комплекте с паспортом и руководством по эксплуатации на русском языке. Срок поставки: 2–4 недели. Перед оформлением заказа отдел продаж КОРНЕТА уточняет требуемое исполнение по форме штока, типу крепления, наличию магнитного поршня и регулируемых демпферов. По запросу подбираются совместимые датчики положения, кронштейны, фитинги цангового присоединения и пневмолинии.
Какие типоразмеры и усилия у серии RDQB?
Ряд включает диаметры 20, 25, 32, 40, 50, 63, 80, 100 мм и ходы от 15 до 100 мм — всего 43 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø63 мм — 1870 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.
Совместимость с импортными аналогами
Совместимый аналог — SMC RDQB (совпадают присоединительные и установочные размеры, серия RDQB).
Как расшифровать артикул RDQB?
Формат: RDQB-{типоразмер}-{ход}
- RDQB — серия
- Типоразмер: 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100
Пример: RDQB-20-15
