WAAL-200C

Катушка электромагнитная WAAL-200C

Name: Катушка электромагнитная WAAL-200C
Brand: WAALPC
SKU: WAAL-200C
Price: 159 RUB
Availability: InStock

Запасная катушка WAAL-200C для распределителей и клапанов серий 2V/3V/4V — напряжения DC24V и AC220V. Поставка 2–4 недели.

Артикулы серии: WAAL-200C-24V, WAAL-200C-220V (всего 2 модификаций)

Катушка электромагнитная WAAL-200C WAALPC WAAL-200C

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип

Катушка электромагнитная WAAL

Материал

Алюминиевый сплав (анодир.)

Рабочая среда

Сжатый воздух

Рабочее давление

0,15–0,8 МПа

Рабочая температура

−20…+70 °C

Аналог

AirTAC катушка 200/300-серий

Артикул: WAAL-200C-24V

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

О серии

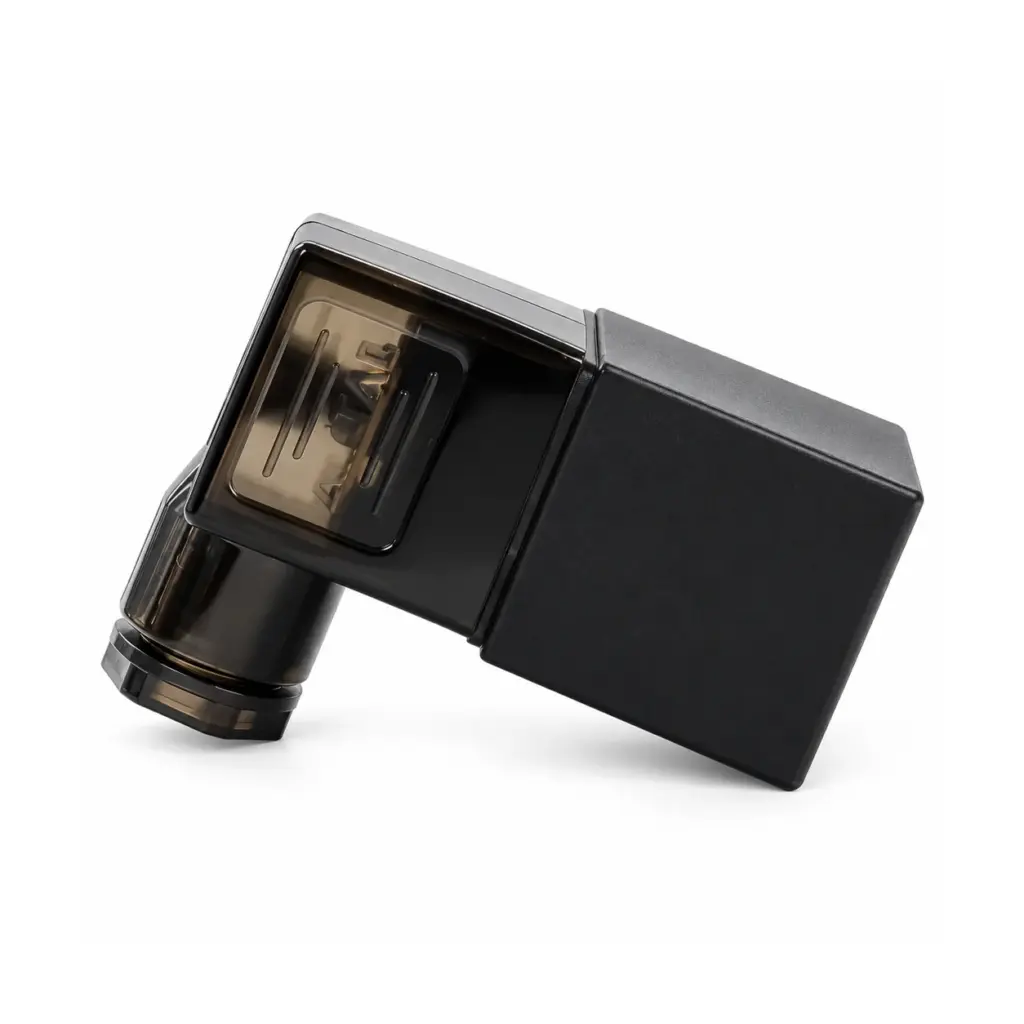

Электромагнитная катушка WAAL-200C — запасная часть для распределителей и соленоидных клапанов серий 2V, 3V, 4V. Доступны напряжения DC24V и AC220V, разъём DIN. Используется для восстановления клапана без замены корпуса.

Какие исполнения входят в серию KATUSHKA-200C?

В серии 2 исполнений. Обозначения ряда: WAAL-200C-220V, WAAL-200C-24V. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение KATUSHKA-200C?

При выборе распределителя ориентируются на четыре признака: схему переключения, способ управления, присоединительный размер и напряжение катушки — все они читаются из обозначения. Чаще всего ошибаются именно с напряжением, поэтому его дополнительно прописывают отдельной строкой в спецификации.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC CDA092A (совпадают присоединительные и установочные размеры, серия KATUSHKA-200C).

Как расшифровать артикул WAAL-200C?

Формат: WAAL-200C-{напряжение}

WAAL-200C — серия
Напряжение: DC24V / AC220V

Пример: WAAL-200C-24V

Категории: Катушки электромагнитные · Пневматические распределители

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
WAAL-200C-220V	220V	159 ₽	поставка 2–4 недели	AirTAC CDA092A

Совместимо с AirTAC CDA092A

Совместимый аналог — наш WAAL-200C-220V, 220V. Цена 159 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с WAAL-200C?

Фитинги Пневмотрубки Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про WAAL-200C?

Что значит схема 5/2 и 3/2?

Первое число — количество линий (портов), второе — число позиций. 5/2 (пять линий, две позиции) управляет двусторонним цилиндром. 3/2 (три линии) — односторонним или работает как отсечка. Схему берите как у заменяемого.

Какое напряжение катушки бывает?

Постоянный ток — DC24V, DC12V; переменный — AC220V, AC110V, AC24V. Напряжение зашито в коде и показано в карточке. Берите под напряжение своей системы управления.

Как понять размер распределителя по коду?

Номер корпуса задаёт присоединение: 100-я серия — M5/G1/8, 200-я — G1/8–G1/4, 300-я — G1/4–G3/8, 400-я — до G1/2. Размер порта растёт с номером корпуса.

Как монтируется распределитель?

Прямой монтаж на трубопровод, на монтажную плиту или групповой на батарею/остров. Тип монтажа задаёт посадку и не всегда взаимозаменяем — сверяйте способ крепления, а не только схему.

Чем заменить импортный распределитель?

Для 4V/3V-совместимых распределителей код часто совпадает с нашим буква-в-букву — карточка находится прямо по артикулу. Festo и SMC идут в своём формате: подбираем по четырём признакам — тип управления, схема, присоединение, напряжение.

Соленоидный, пневматический или ручной — в чём разница?

По типу управления: соленоид — электромагнитом, пневмоуправление — пилотным сигналом, ручной/механический — рычагом или кнопкой. Это граница класса: замена обязана совпадать по типу управления.
