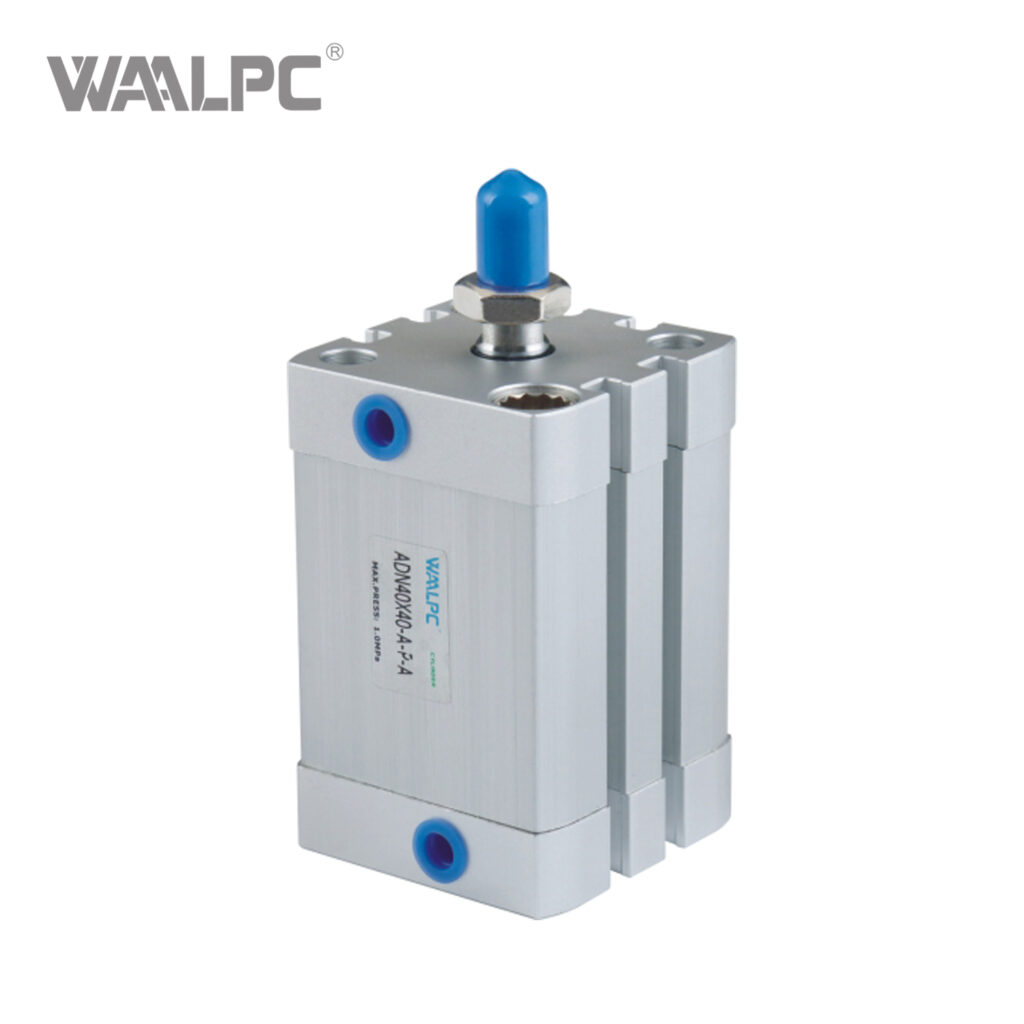

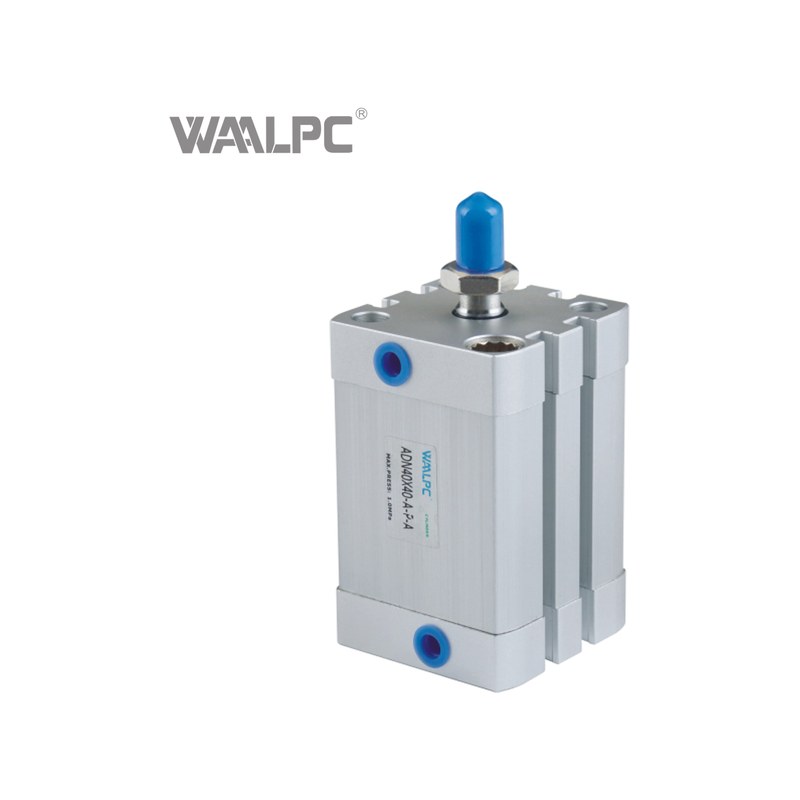

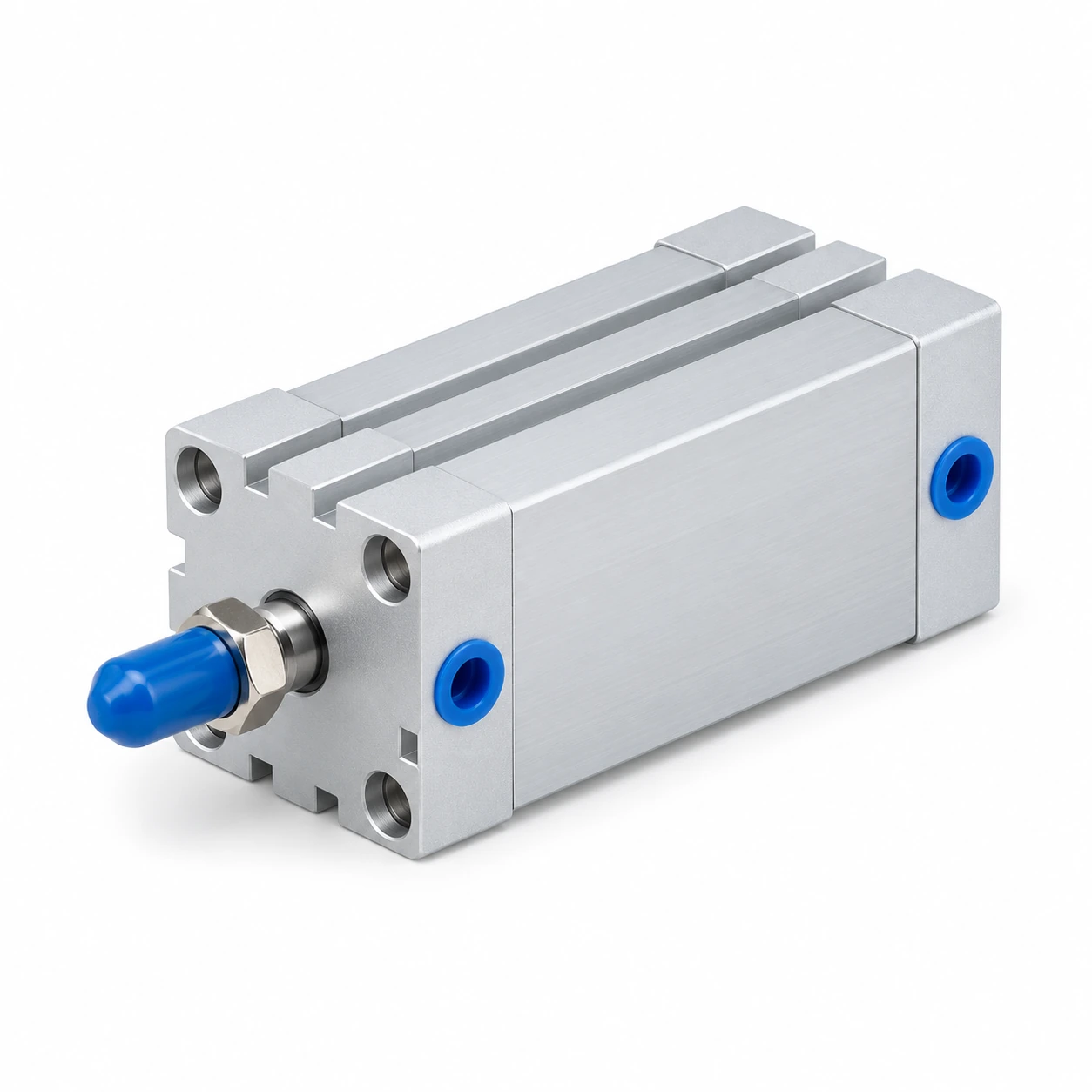

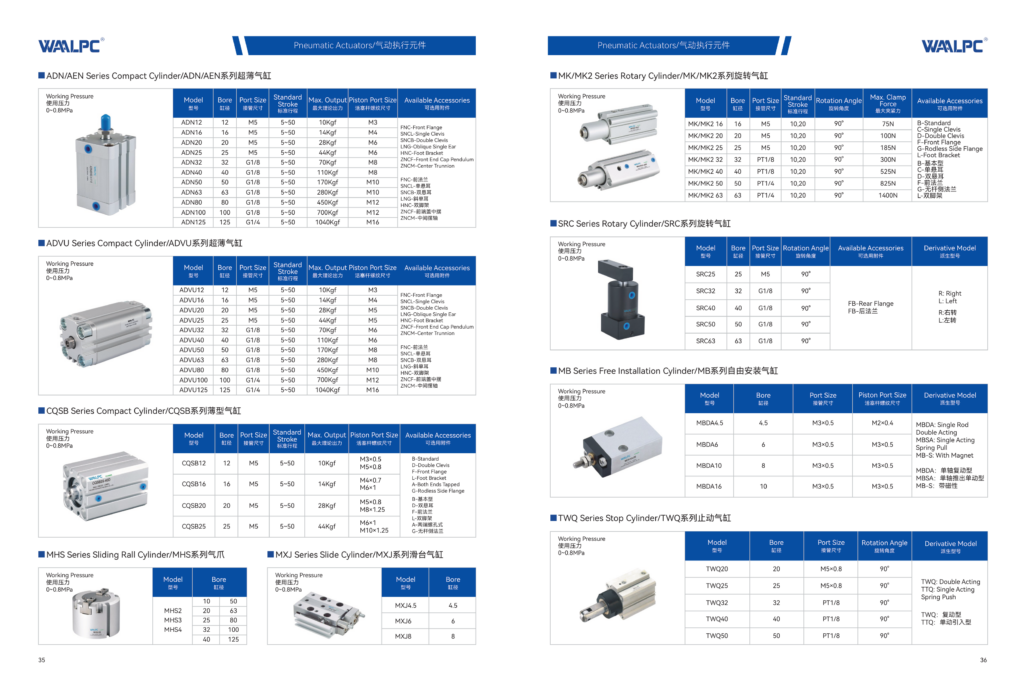

Пневмоцилиндр компактный ADN-KP — с зажимом штока, Ø32-100 мм, ход 10-100 мм

Пневмоцилиндр WAALPC серии ADN-KP

ADN-KP — компактный пневмоцилиндр двустороннего действия по стандарту
ISO 21287 (DIN ISO 21287, ранее ISO 6431-Compact) со встроенным
механическим зажимом штока (clamping unit, индекс «KP» — Klemmpatrone).
При снятии давления питания на блок зажима пружинные сегменты автоматически фиксируют шток
в текущем положении и удерживают нагрузку до 100% от номинального усилия цилиндра.
Применяется там, где недопустимо самопроизвольное смещение штока при аварийном падении
давления — в зажимных приспособлениях, фиксаторах безопасности, аварийном удержании
вертикальных нагрузок.

ADN-KP WAALPC является совместимой заменой Festo ADN-…-KP и
ADNGF-…-KP, а также аналогом SMC CQS-K, Camozzi 31F-K с зажимной втулкой.
Корпус — профилированный анодированный алюминий, ультра-короткая конструкция (общая длина
на 30-40% меньше стандартных цилиндров с зажимом той же длины хода). Зажимной блок снимается
без демонтажа цилиндра — обслуживается как отдельный модуль.
Диапазон диаметров: 32 / 40 / 50 / 63 / 80 / 100 мм,
длины хода 10-100 мм.

Где применяется

• Зажимные приспособления на станках с ЧПУ — удержание заготовки при
  отключении питания, защита от выпадения детали при аварии;
• Аварийная фиксация вертикальных нагрузок — пресс-формы, выталкиватели
  сверху-вниз, противовесы, где падение штока опасно для оператора и оборудования;
• Сборочные линии и автоматы — позиционирующие приводы с фиксацией
  положения между технологическими операциями;
• Подъёмно-транспортное оборудование — конвейерные стопоры, лифтовые
  платформы с пневмоприводом, где требуется блокировка при потере давления;
• Испытательные стенды и оснастка — динамические нагружающие приводы
  с возможностью «заморозить» текущее положение для статических измерений;
• Машины для упаковки и розлива — фиксаторы тары при наполнении,
  прижимные планки, требующие гарантированного удержания.

Технические характеристики

• Тип: двустороннего действия, с механическим зажимом штока (clamping unit);
• Стандарт корпуса: ISO 21287 (компактная серия);
• Конструкция: профилированный анодированный алюминий, ультра-компактная длина;
• Принцип зажима: пружинная фиксация, разблокировка пневматическим
  сигналом 1.0 МПа (нормально-зажатое состояние, fail-safe);
• Удерживающее усилие зажима: равно или превышает номинальное усилие
  цилиндра при 6 бар, на всех диаметрах от 32 до 100 мм;
• Демпфирование: упругие шайбы в обеих конечных позициях (PPS);
• Магнит на поршне: встроенный, для бесконтактных датчиков положения;
• Рабочее давление: 2-10 бар (минимум 2 бар нужен для надёжного снятия зажима);
• Температурный диапазон: -10…+80 °C;
• Рабочая среда: сжатый воздух, фильтрация 40 мкм, ISO 8573-1 класс 5:4:4;
• Подвод воздуха: G1/8 (Ø32-63), G1/4 (Ø80-100);
• Материал штока: хромированная нержавеющая сталь;
• Ресурс зажимного механизма: не менее 10 миллионов циклов фиксации.

Преимущества WAALPC

• Прямая замена 1:1 для Festo ADN-…-KP — посадочные размеры,
  расположение монтажных отверстий, резьбы штока и присоединительных портов идентичны
  оригиналу;
• Документы для 44-ФЗ / 223-ФЗ — сертификат ЕАЭС, паспорт изделия,
  инструкция на русском, УПД с НДС;
• Совместимость с датчиками серий SMW и SMS (T-slot и round body) —
  датчики поставляются в одном комплекте с цилиндром;
• Отдельный модуль зажима — при выходе из строя клапанного блока
  цилиндра зажимная секция меняется отдельно, без замены корпуса;
• Гарантированный fail-safe — при потере питания зажим срабатывает
  автоматически за время < 50 мс, что соответствует требованиям машинной безопасности
  по EN ISO 13849-1 для категорий B-2.

Поставка

Поставляем под спецификацию заказчика — пришлите шифр Festo (например,
ADN-50-25-A-P-A-KP), либо укажите параметры: диаметр поршня (32-100 мм), длину хода
(10-100 мм), наличие магнита, требуемые датчики положения. Подберём прямой аналог,
рассчитаем удерживающее усилие при вашей нагрузке, оформим документы для тендера.
Срок отгрузки: от 2 недель.

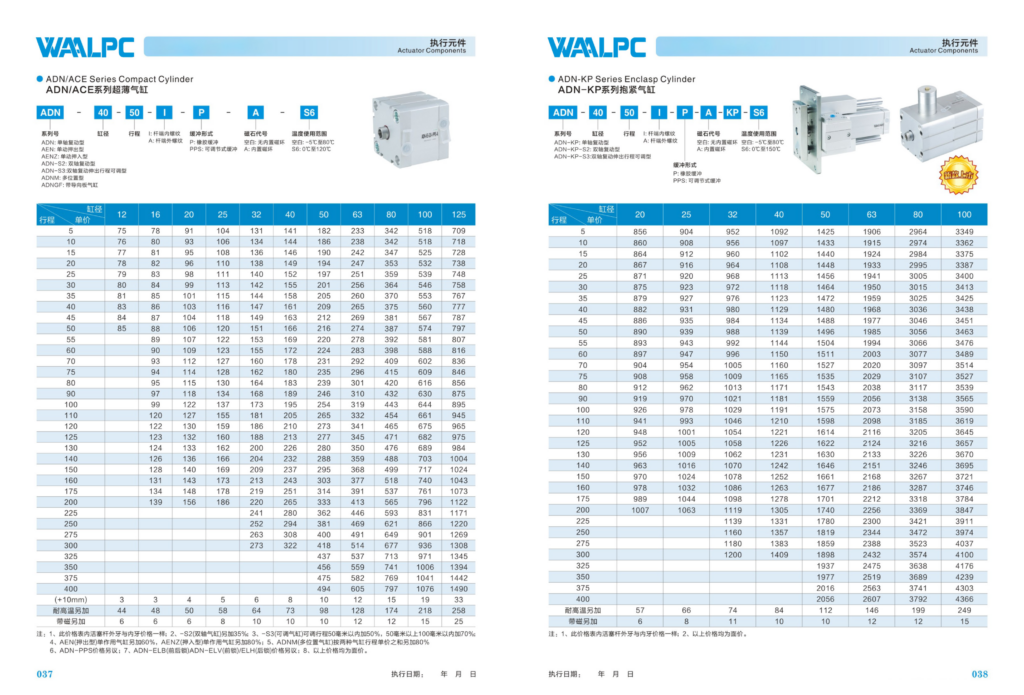

Расшифровка артикула

Формат: ADN-KP-{типоразмер}-{ход}-{damping}

• ADN-KP — серия
• Типоразмер: 32 / 40 / 50 / 63 / 80 / 100
• Ход: 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100
