Пневмоцилиндр стандартный DNC — ISO 15552
Серия DNC — стандартный пневмоцилиндр по ISO 15552/
Цены — по каталогу на 28.10.2026; точная цена исполнения — в таблице ниже и в корзине.
Какой наш артикул соответствует коду Festo серии DNC?
| Festo 163302 | → DNC | 3 140 ₽ |
| Festo 163360 | → DNC-40-320-PPV | 6 700 ₽ |
| Festo DNCB-50-500-PPV-A | → DNC-50-500-PPV-A | 11 390 ₽ |
Это совместимый аналог. Кодов Festo в ряду: 600; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.
8 (800) 350-01-08 · бесплатно по РФ · Telegram

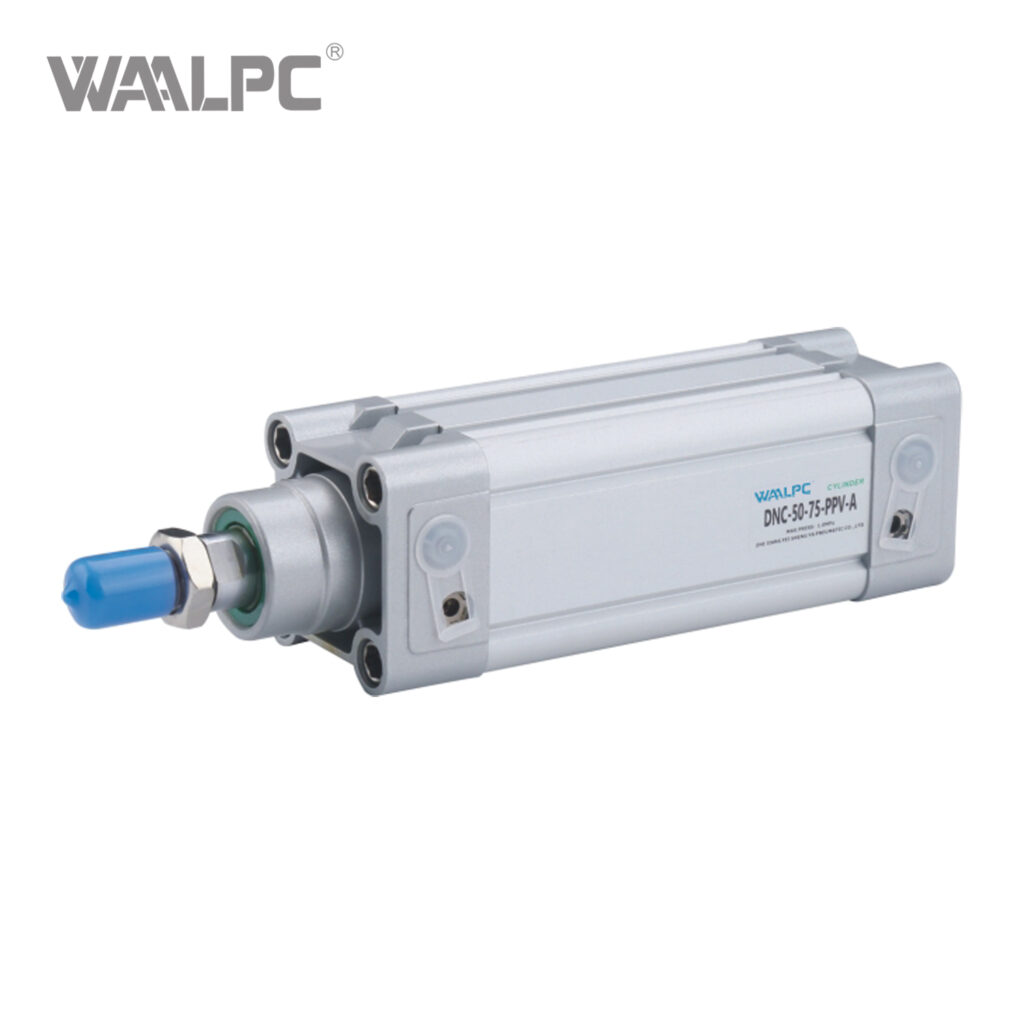

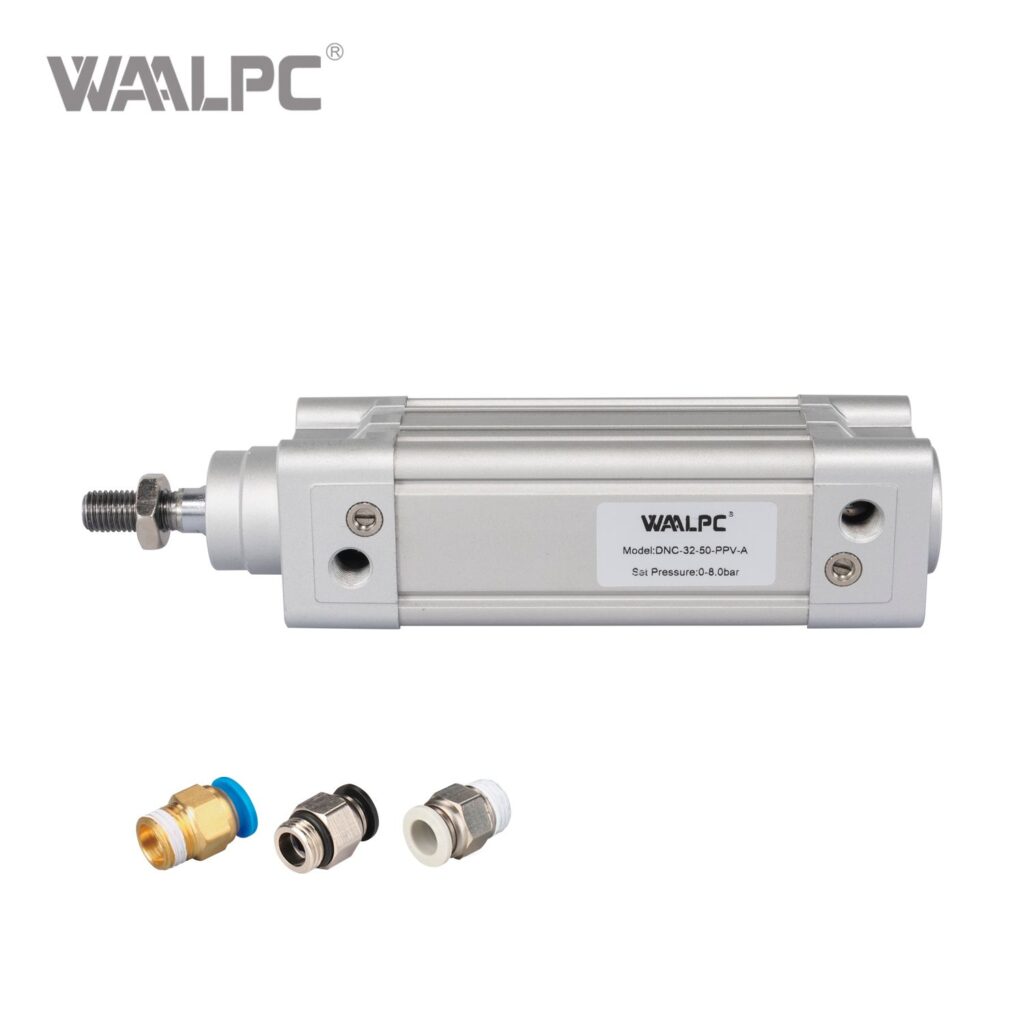

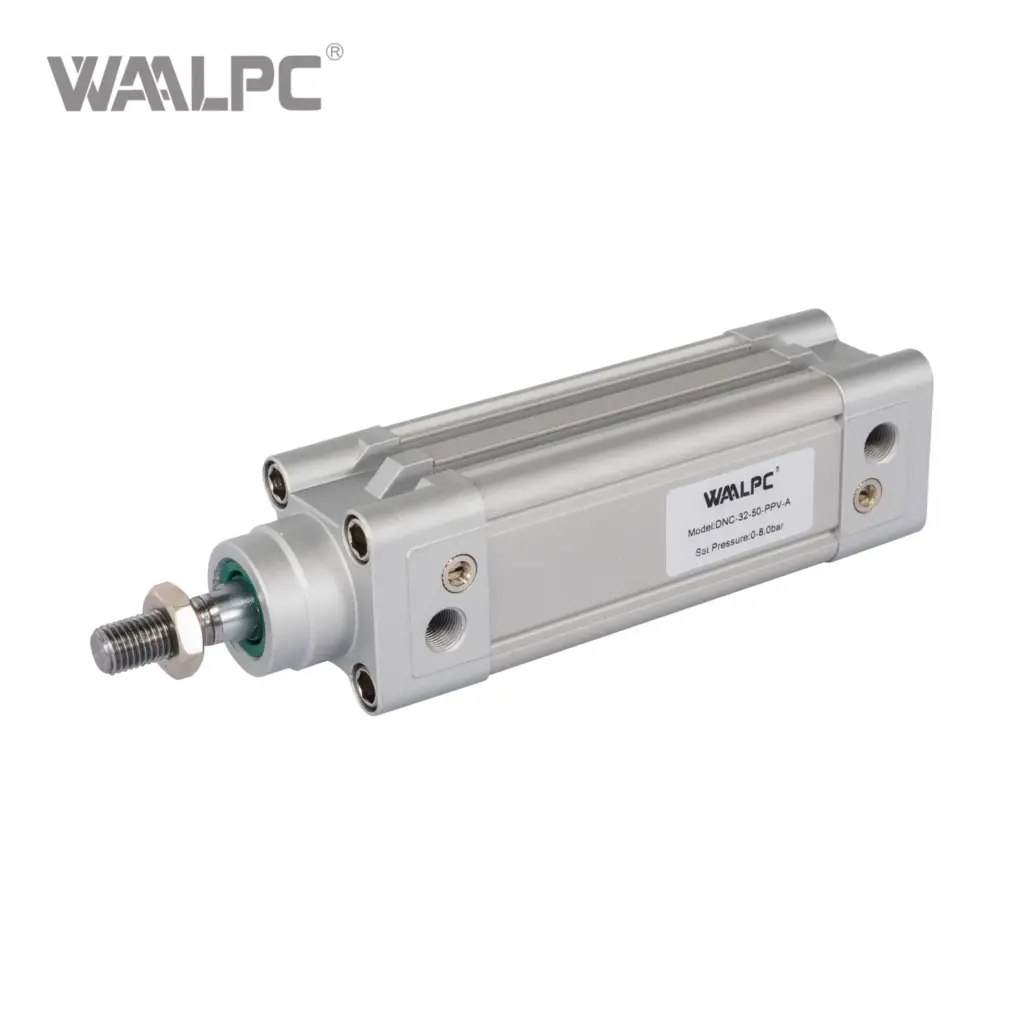

Серия WAALPC DNC — стандартные пневмоцилиндры шпилечного исполнения по ISO 15552 / VDMA 24562 Применяются в линиях упаковки, сборки, прессования, в манипуляторах, конвейерных приводах, прижимных и фиксирующих механизмах — везде, где требуется надёжный линейный пневмопривод среднего класса с совместимостью с европейскими стандартами.
Конструкция и принцип работы
Цилиндры WAALPC DNC выполнены по ISO 15552: гильза из анодированного алюминиевого профиля с внутренней зеркальной поверхностью, две крышки из алюминиевого сплава стянутые четырьмя стальными шпильками из высоколегированной стали, шток из хромированной высокопрочной стали, поршень с износостойкими уплотнениями NBR. Все исполнения снабжены встроенным магнитным поршнем и тремя пазами на гильзе под бесконтактные геркон/индуктивные датчики положения (герконовые или на эффекте Холла) для контроля крайних положений и промежуточных позиций.
Демпфирование на концах хода — регулируемое пневматическое (PPV): подстройка скорости выхода штока в крайних положениях осуществляется иглой через торцевую крышку. Альтернативно доступно фиксированное воздушное демпфирование. Принцип работы — двустороннего действия на фильтрованном сжатом воздухе (смазанном или несмазанном), с управлением через стандартные распределители 5/2 или 5/3.
Технические данные

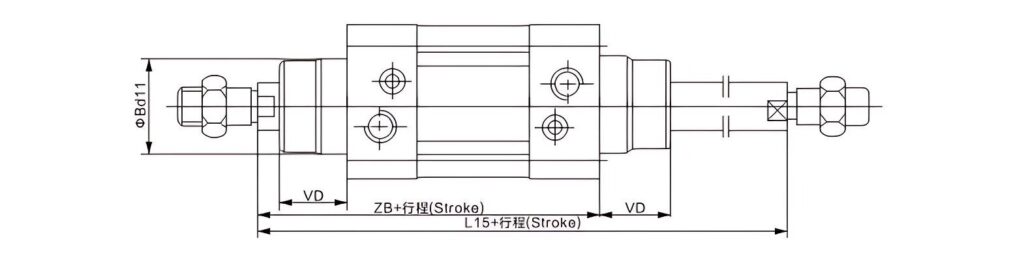

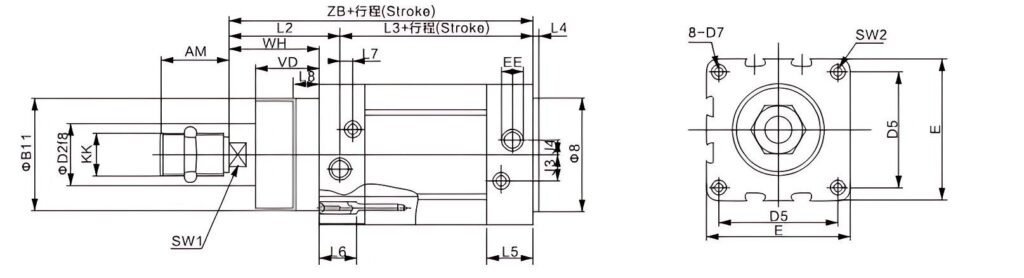

- Стандарт: ISO 15552 / VDMA 24562
- Диаметр поршня: Ø32, 40, 50, 63, 80, 100, 125 мм
- Длина хода: 25–1000 мм
- Тип действия: двустороннего действия, с магнитным поршнем
- Максимальное рабочее давление: до 1,0 МПа по каталогу завода
- Скорость поршня: 50–800 мм/с
- Демпфирование: регулируемое пневматическое PPV с обеих сторон
- Рабочая среда: фильтрованный сжатый воздух (смазанный или несмазанный)
- G1/8 (Ø32), G1/4 (Ø40/50), G3/8 (Ø63/80), G1/2 (Ø100/125)
- Резьба штока KK: M10×1.25 / M12×1.25 / M16×1.5 / M20×1.5 / M27×2 (в зависимости от Ø)
- Материал гильзы: анодированный алюминиевый сплав
- Материал штока: высокопрочная сталь с хромовым покрытием
Применение
Серия DNC закрывает основную массу задач линейного пневмопривода в промышленной автоматизации: упаковочные и фасовочные линии, сборочные и монтажные посты, штамповочные и прессовые операции, конвейерное оборудование, манипуляторы перекладки, прижимные и подающие узлы, автоматические двери и заслонки в технологических установках. Совместимость со стандартом ISO 15552 позволяет использовать DNC как
Для монтажа доступны все стандартные ISO-кронштейны: лапы, цапфы (фланцы поворотные передняя/задняя/средняя), фиксированные фланцы передний/задний, шарнирная пята с подшипником. Кронштейны заказываются отдельно по таблице WAALPC.
Поставка и комплектация
В комплекте — пневмоцилиндр выбранного типоразмера и хода со встроенным магнитным поршнем. Датчики положения, кронштейны крепления, гайки и шарнирные пяты — по отдельной позиции спецификации. Возможна поставка с PDF-чертежом и заводским сертификатом ISO 9001.
Чем отличается серия DNC?
Пневмоцилиндр двустороннего действия ISO 15552. Стандарт — ISO 15552; корпус — профильный, без стяжных шпилек; материал — алюминиевый сплав; демпфирование — регулируемое пневматическое с обеих сторон; шток — у младшего типоразмера Ø12, резьба M10×1,25; материал штока — нержавеющая сталь; диаметры поршня — 32, 40, 50, 63, 80, 100, 125 мм; ход — 25–1000 мм; исполнения — P, P-A, PPV, PPV-A; рабочее давление — до 1,0 МПа.
Чем отличается от SI: стандарт у обоих ISO 15552. Демпфирование у DNC регулируемое пневматическое с обеих сторон, у SI — регулируемое пневматическое. Шток Ø12 M10x1.25 у DNC из нержавеющей стали, у SI — из хромированной стали. Диаметры DNC — 32/40/50/63/80/100/125 мм, у SI — 32/40/50/63/80/100/125/160/200 мм.
Уплотнения изнашиваются раньше металла: ремкомплект DNC и общий подбор — в разделе ремкомплект пневмоцилиндра: состав и подбор.
Совместимость с импортными аналогами
Совместимый аналог — AVENTICS MNR 0822343001 — отличие: гильза: у марки шпильчатая (стяжные шпильки), у нас профильная; Bosch TRB; Festo DNC-63-25 — отличие: рабочее давление у Festo до 1,2 МПа, у нашего DNC до 1,0 МПа; NBPT DNC-32X75-S; Norgren RA/802032/M/25 — отличие: гильза: у марки шпильчатая (стяжные шпильки), у нас профильная; Parker P1F-T032MS-0025-0000 — отличие: гильза: у марки шпильчатая (стяжные шпильки), у нас профильная; шток нержавеющий у Parker; SNS DNC32X25 — отличие: рабочее давление у SNS до 0,9 МПа, у нашего DNC до 1,0 МПа; у кода без буквы A исполнение без магнита на поршне, наш DNC — с магнитом под датчик положения; XCPC DNC32X25 (совпадают присоединительные и установочные размеры, серия DNC).

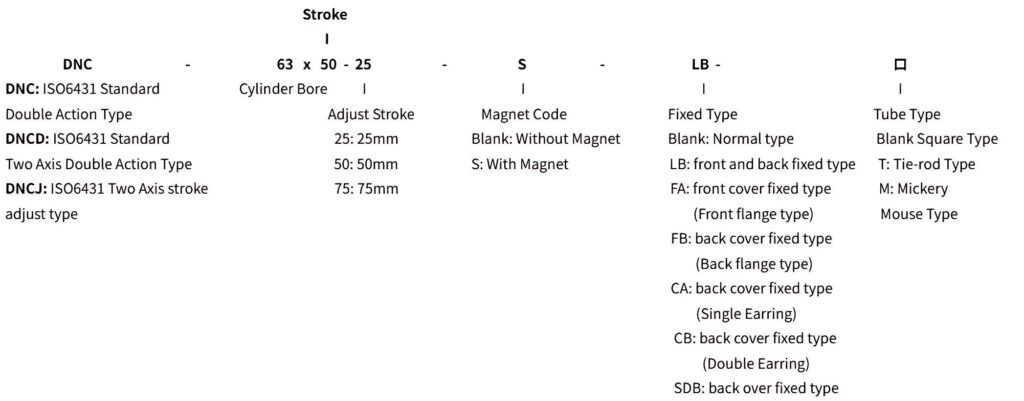

Как расшифровать артикул DNC?
Формат: DNC-{типоразмер}-{ход}
- DNC — серия
- Типоразмер: 32 / 40 / 50 / 63 / 80 / 100 / 125
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 / 320 / 350 / 400 / 500 / 600 / 700 / 800 / 900 / 1000
Пример: DNC-32-25
