Пневмоцилиндр бесштоковый CY — серия с магнитной муфтой

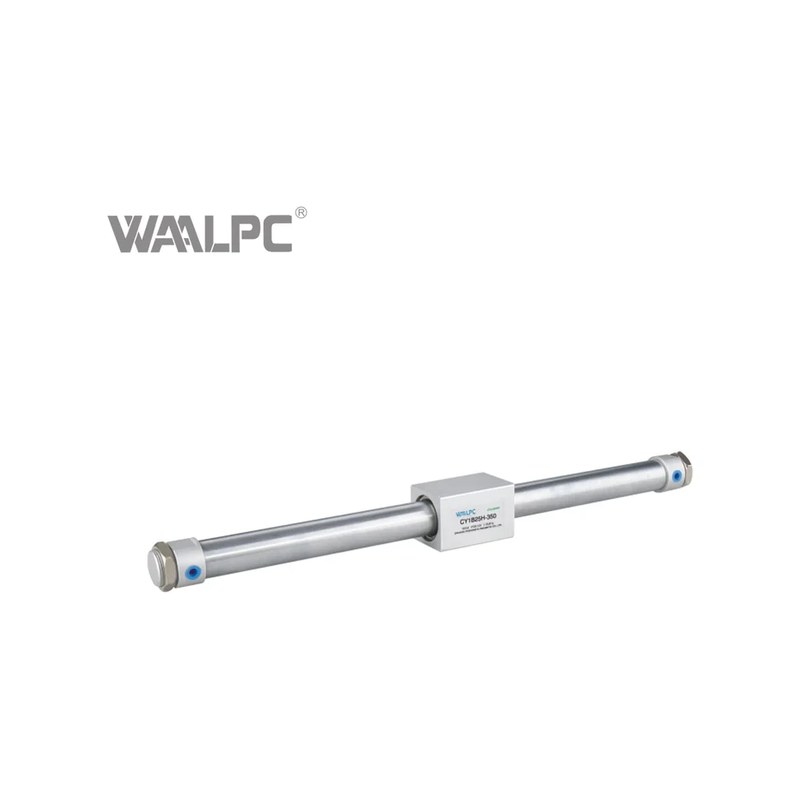

Пневмоцилиндр WAALPC серии CY1B

CY1B — серия бесштоковых пневмоцилиндров с магнитной связью
поршня и внешней каретки. Конструкция WAALPC построена без механического щелевого соединения:
усилие от поршня передаётся каретке через мощный кольцевой неодимовый магнит сквозь стенку
алюминиевой трубы. Такой принцип обеспечивает полную герметичность цилиндра —
нет щели, через которую утекает воздух или внутрь которой попадает пыль, — и позволяет работать
в пыльной, влажной и слабоагрессивной среде без потери ресурса.

CY1B WAALPC является совместимой заменой SMC CY1B (бесштоковые с магнитной
связью), а также аналогом Festo DGP-…-MA и Camozzi серии 92. Главное преимущество перед
классическими бесштоковыми с щелевым уплотнением (Festo DGC, SMC MY1B) — отсутствие трения
о ленту, бесшумная работа и эксплуатация без повторной смазки. Доступные диаметры:
Ø6 / 10 / 15 / 20 / 25 / 32 / 40 мм, длины хода от 100 до 1500 мм.

Конструкция

• Корпус: бесшовная алюминиевая труба круглого сечения, анодированная;
• Поршень: неодимовый кольцевой магнит, разделённый на полюса резиновыми
  шайбами для повышения удерживающего усилия;
• Внешняя каретка: кольцевой магнитный блок, скользящий по корпусу без
  механического контакта со штоком;
• Демпфирование: резиновые буферы в стандартном исполнении; регулируемое
  пневматическое демпфирование — опция (исполнение CY1B-…-A);
• Метка для датчиков: магнитная зона на поршне, совместимая с герконовыми
  и индуктивными датчиками SMC D-A93, D-M9B;
• Уплотнения: NBR в стандарте, FKM по запросу для высоких температур.

Технические данные

• Тип: бесштоковый, с магнитной связью поршня и каретки;
• Действие: двустороннее, с пневматическим возвратом каретки;
• Диаметр поршня: 6, 10, 15, 20, 25, 32, 40 мм;
• Ход: от 100 до 1500 мм с шагом 50/100 мм;
• Рабочее давление: 1,5–7 бар (0,15–0,7 МПа);
• Минимальное давление страгивания: 1,5 бар (зависит от диаметра);
• Температурный диапазон: −10 … +60 °C (ограничено по неодимовому магниту);
• Рабочая среда: сжатый воздух, фильтрация 40 мкм, исполнение non-lube;
• Подвод воздуха: M5 (Ø6–15), G1/8 (Ø20–32), G1/4 (Ø40);
• Удерживающее усилие магнита: от 9 Н (Ø6) до 590 Н (Ø40) при 5 бар;
• Скорость поршня: 50–500 мм/с (выше — риск разрыва магнитной связи).

Применение

• Открывание-закрывание дверей в станках, шкафах автоматики и защитных
  ограждениях производственных линий;
• Перемещение грузов на длинном плече — конвейеры подачи, толкатели и
  сортировщики с большим ходом, где обычный шток-цилиндр был бы слишком длинным;
• Пищевая и фармацевтическая промышленность — герметичный цилиндр не
  выпускает смазку и пыль наружу, что критично в чистых зонах;
• Текстильная промышленность — перемещение бобин, паковочных кареток,
  нитеводителей;
• Лабораторное и медицинское оборудование — бесшумные приводы с минимальным
  износом и без необходимости периодической смазки;
• Замена импортных цилиндров SMC CY1B / Festo DGP-MA / Camozzi 92 без
  переделки крепежа и пневморазводки.

Поставка

CY1B WAALPC поставляется в комплекте с цилиндром, кареткой, паспортом изделия и инструкцией
по монтажу на русском языке. Доступны опциональные комплекты крепежа (фланцы, кронштейны),
датчики положения и регулируемые демпферы. Для проектов по 44-ФЗ и 223-ФЗ оформляем
сертификат соответствия ЕАЭС, паспорт, инструкцию и УПД с НДС. Подбираем точную
модификацию под ваш чертёж: диаметр, ход, тип демпфирования, тип крепления, наличие
магнитной метки и комплект крепежа. Срок отгрузки: от 2 недель.

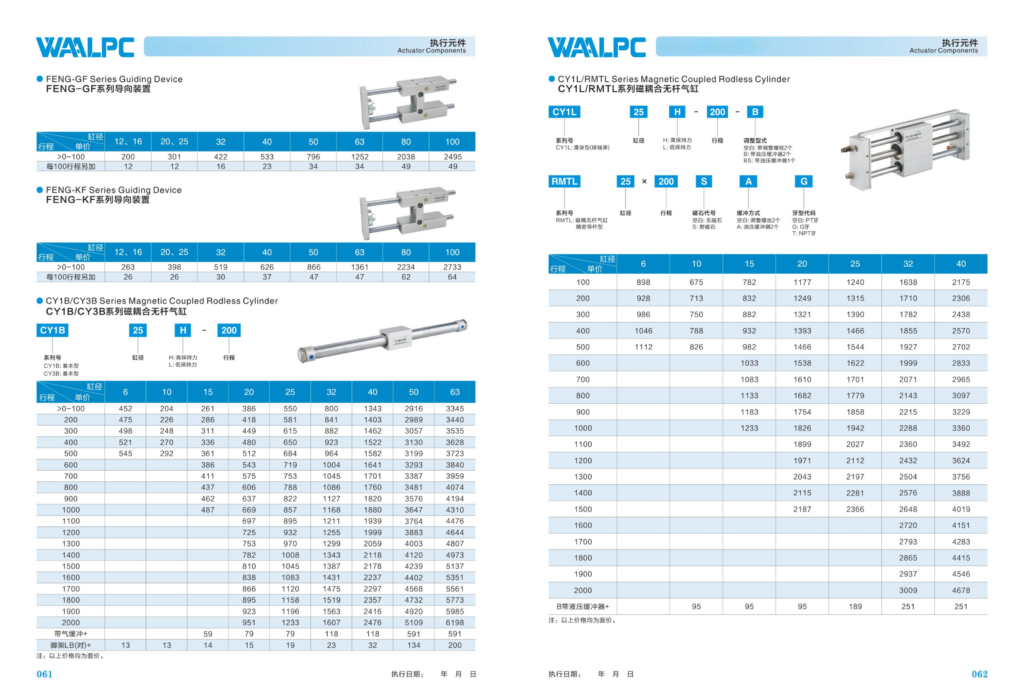

Расшифровка артикула

Формат: CY1B-{типоразмер}-{ход}-{damping}

• CY1B — серия
• Типоразмер: 6 / 10 / 15 / 20 / 25 / 32 / 40 / 50 / 63
• Ход: 100 / 150 / 200 / 250 / 300 / 400 / 500 / 600 / 700 / 800 / 1000 / 1200
