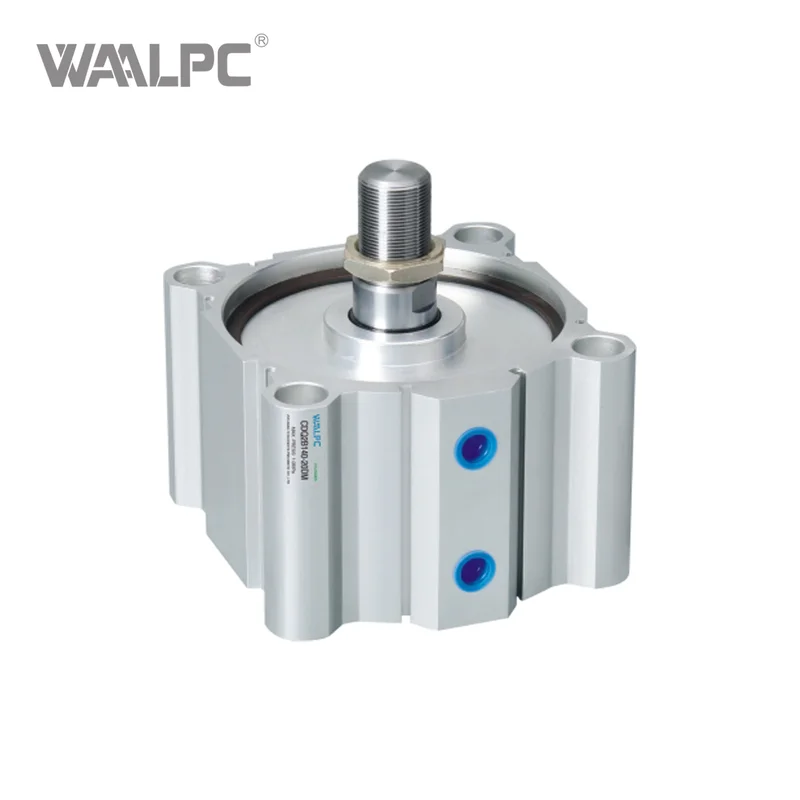

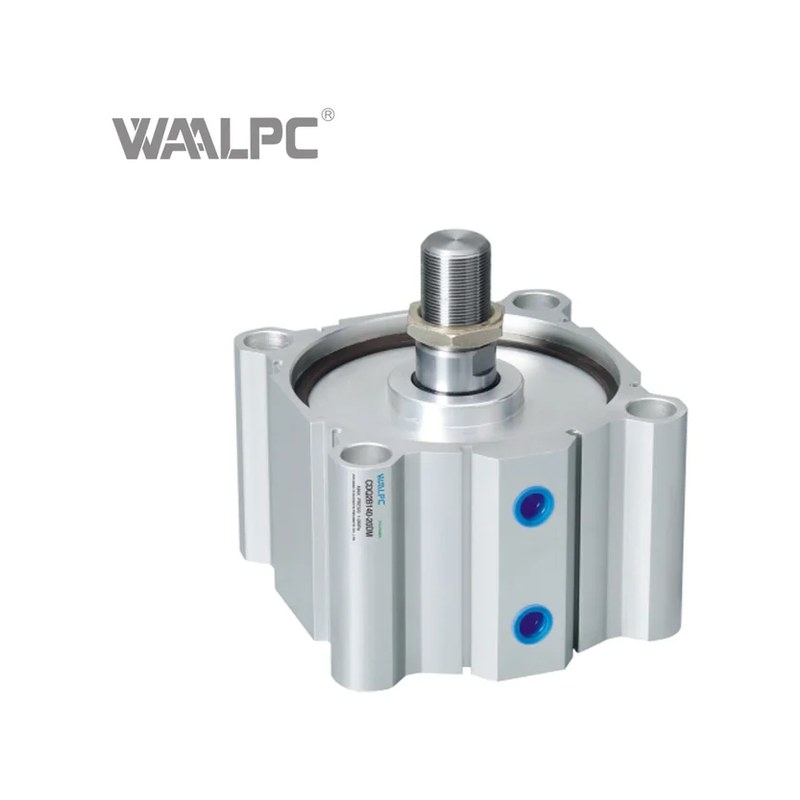

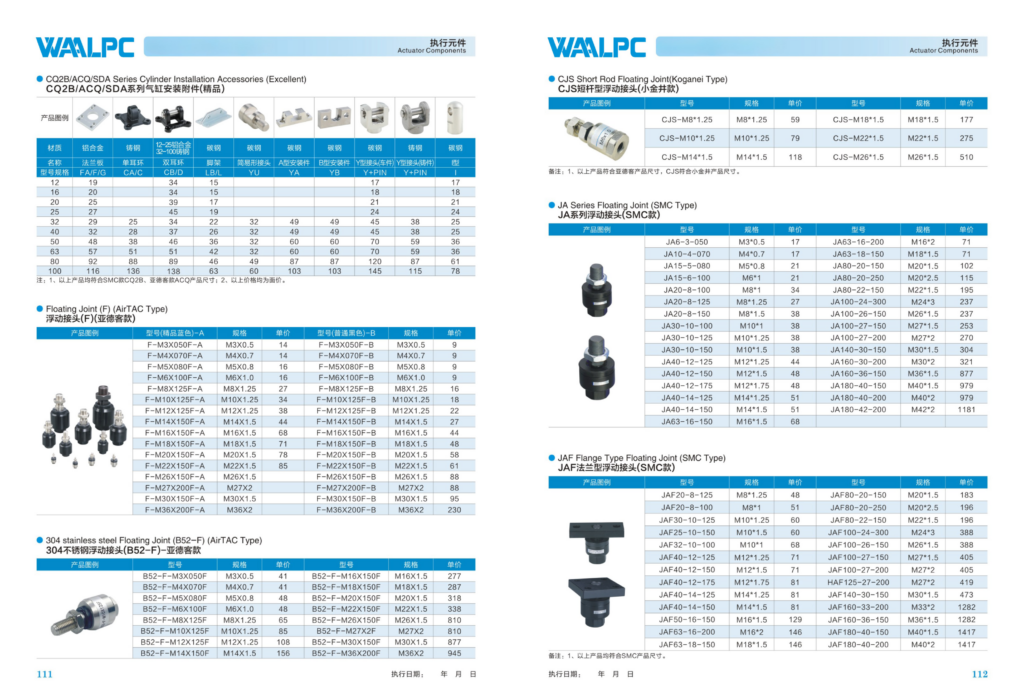

Пневмоцилиндр компактный CQ2B
Компактный пневмоцилиндр прямого совместимого исполнения с SMC CQ2B — те же монтажные размеры, диаметры, длины ходов. Минимальная установочная длина. Поставка 2–4 недели.

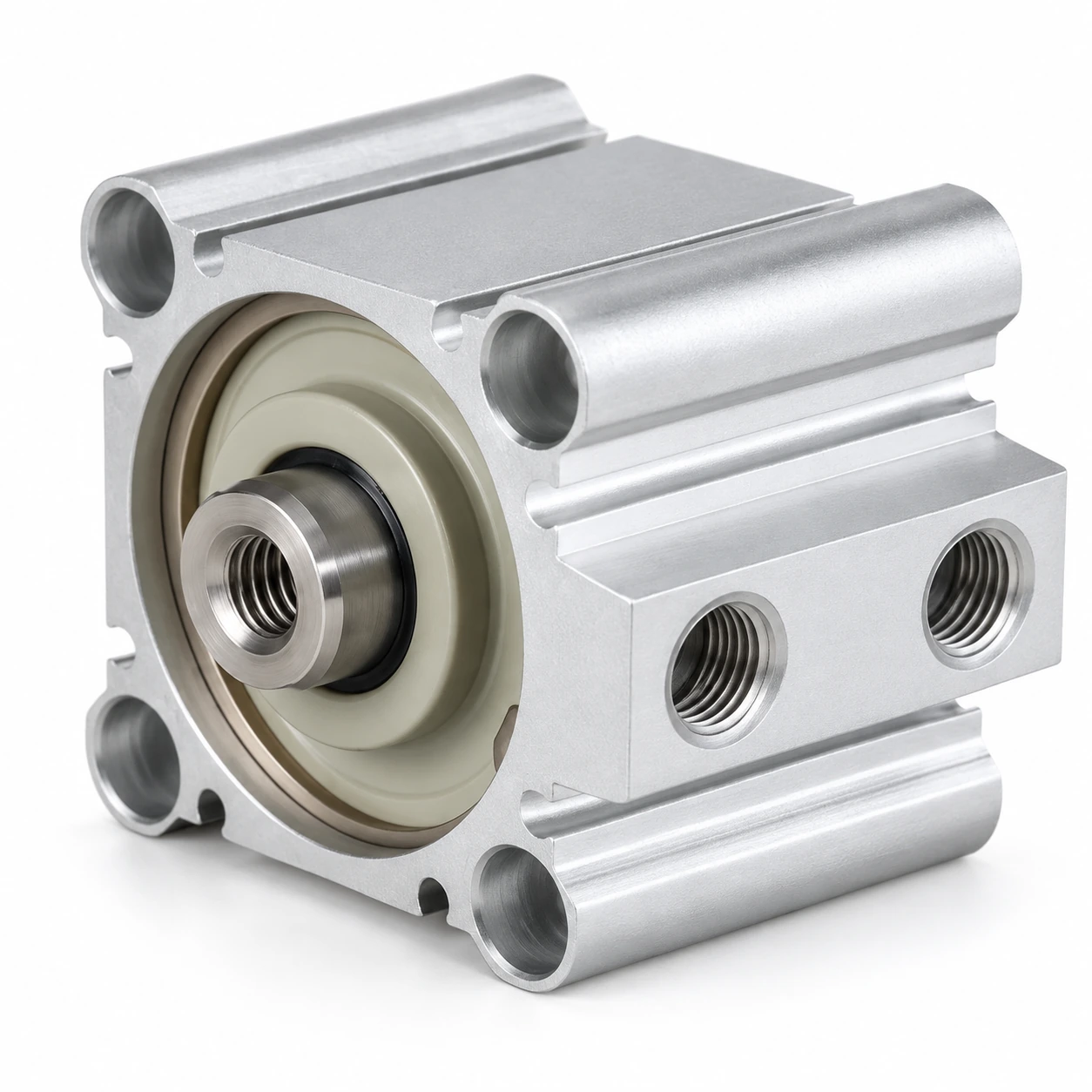

Пневмоцилиндр WAALPC серии CQ2B
CQ2B — серия компактных пневмоцилиндров двустороннего действия
формата SMC CQ2 (CQ2B — стандартное основное исполнение). Серия популярна в Азии и широко
применяется в составе оборудования японской и корейской сборки. CQ2B WAALPC является совместимой
заменой SMC CQ2B и взаимозаменяема с CKD SCS2, Mindman MCQI2 по посадочным
и габаритным размерам.
Конструкция
Конструкция максимально короткая и лёгкая: тело — анодированный алюминий квадратного или
прямоугольного сечения, передняя крышка интегрирована с корпусом. По сравнению с европейским
ADVU ISO 21287, CQ2B имеет несколько другое расположение монтажных отверстий и иную форму
заднего профиля, что важно для совместимого аналога SMC. Шток — хромированная нержавеющая сталь,
уплотнения NBR (стандарт) или FKM (опция для высокой температуры). Магнит на поршне встроен
по умолчанию для бесконтактных датчиков положения.
Диапазон диаметров: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм,
длины хода 5-100 мм (стандартный ряд) и до 200 мм для крупных
диаметров. Демпфирование: упругие шайбы (PPS) — стандарт; пневматическое (PPV) — опция
(исполнение CQ2B-…-A).
Технические характеристики
- Тип: двустороннего действия, компактный, формат SMC CQ2;
- Стандарт совместимости: SMC CQ2B по посадочным и габаритным размерам;
- Диаметр поршня: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм;
- Длина хода: 5-100 мм (до 200 мм для Ø40-100);
- Рабочее давление: от 1 до 10 бар (рекомендуемое 6 бар);
- Минимальное рабочее давление: 1 бар (0,1 МПа);
- Температурный диапазон: -10…+70 °C;
- Рабочая среда: сжатый воздух, фильтрация 40 мкм, без смазки (non-lube);
- Подвод воздуха: M5 (Ø12-25), G1/8 (Ø32-50), G1/4 (Ø63-100);
- Материал корпуса: анодированный алюминий;
- Материал штока: хромированная нержавеющая сталь;
- Усилие при 6 бар: от 6,8 кгс (Ø12) до 471 кгс (Ø100).
Применение
- Оборудование японской и корейской сборки —
Совместимый аналог SMC CQ2B
WAALPC CQ2B повторяет геометрию оригинала SMC CQ2B 1:1: посадочные размеры, монтажные
отверстия, расположение портов и резьба штока идентичны. При замене не требуется переделка
кронштейнов или подводящей пневматики. Цена в 2-3 раза ниже SMC при сопоставимом ресурсе
и тех же характеристиках уплотнений NBR / FKM.
Поставка
Серия CQ2B изготавливается партиями на производстве WAALPC (Hangzhou Fuyang Waal Precision
Machinery). Поставка комплектная: цилиндр с уплотнениями NBR, магнитом на поршне, крепёж по
выбранному монтажному исполнению. Документы: паспорт, инструкция на русском, УПД с НДС 20% — пригодны для закупок по 44-ФЗ и 223-ФЗ.
По запросу: исполнение с уплотнениями FKM (для температур до +150 °C), пневматическое
демпфирование (CQ2B-…-A), нестандартные длины хода, исполнения со сквозным штоком, исполнения
с защитой штока от пыли. Подбор модификации и согласование под чертёж заказчика выполняются
техническим отделом КОРНЕТА в течение 1-2 рабочих дней.
Срок поставки: 2–4 недели.
Какие исполнения входят в серию CQ2B?
В серии 130 исполнений. Обозначения ряда: CQ2B-100-10-CA, CQ2B-100-100-CA, CQ2B-100-15-CA, CQ2B-100-20-CA, CQ2B-100-25-CA, CQ2B-100-30-CA, CQ2B-100-35-CA, CQ2B-100-40-CA и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение CQ2B?
Выбирают по диаметру поршня и ходу штока, где усилие толкания рассчитано по площади поршня: F = p × πD² / 4. При 0,6 МПа это около 483 Н для Ø32, 1 178 Н для Ø50, 1 870 Н для Ø63. Запас по усилию — двукратный: 200 Н нагрузки соответствуют Ø32, а не Ø25. При подборе хода учитывают, что обратное усилие меньше прямого на площадь штока.
Когда поставка и что входит в комплект?
Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — SMC CQ2B (совпадают присоединительные и установочные размеры, серия CQ2B).
Как расшифровать артикул CQ2B?
Формат: CQ2B-{типоразмер}-{ход}
- CQ2B — серия
- Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 75
Пример: CQ2B-12-5
