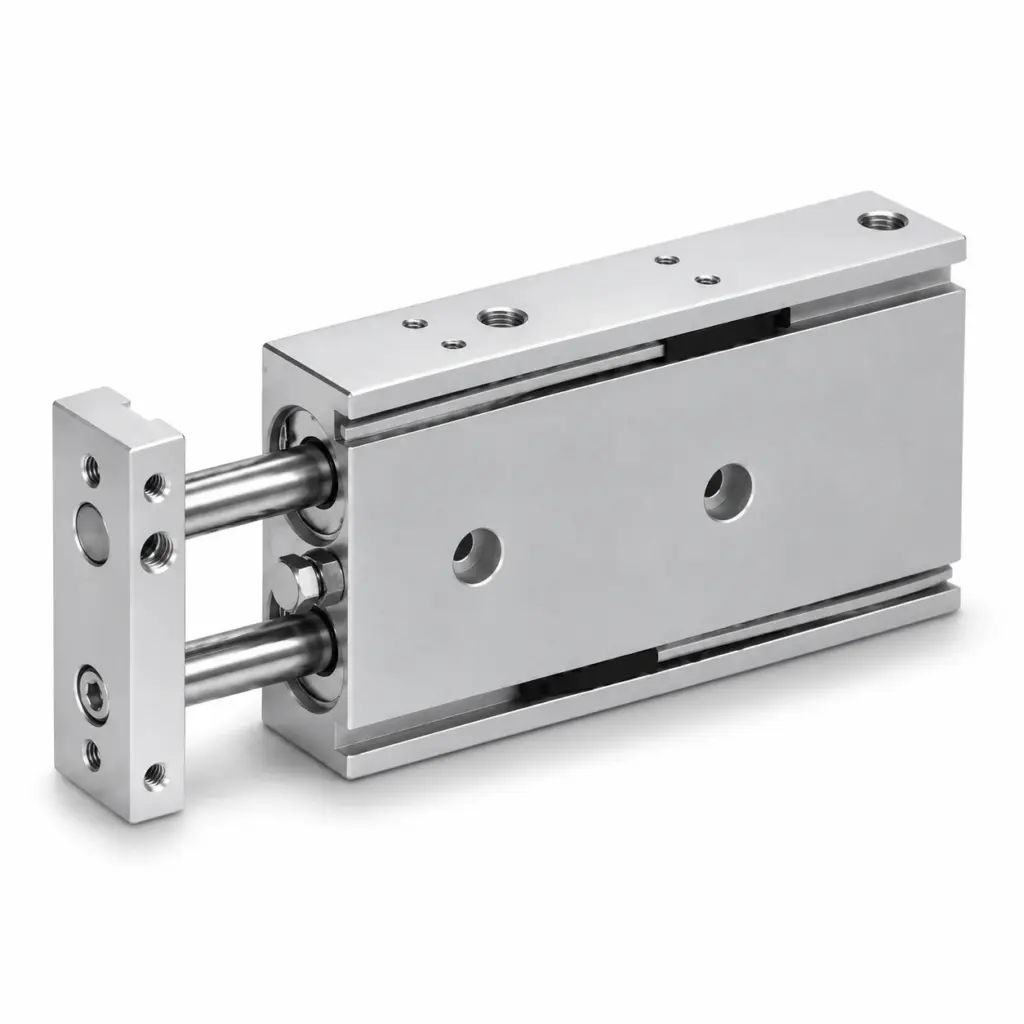

Пневмоцилиндр с двумя штоками CXSM

Пневмоцилиндр с двумя штоками WAALPC CXSM — с двумя штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Диаметр поршня 6–32 мм, ход 10–300 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC CXSM, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель, ориентировочный срок 2–3 недели. Прямой совместимый аналог SMC CXSM.

Конструкция и принцип работы

Серия WAALPC CXSM построена на анодированной алюминиевой гильзе с хромированным штоком и уплотнениями NBR. Подача сжатого воздуха в одну из камер вызывает поступательное движение поршня; обратный ход обеспечивается противоположной камерой (двустороннее действие). Конструкция рассчитана на длительный ресурс в промышленных условиях и совместима по присоединительным размерам с импортными аналогами SMC, что упрощает замену без переделки оснастки и трубопроводов.

Внутренние поверхности гильзы шлифованы для снижения трения, торцевые крышки фиксируются на шпильках или винтах в зависимости от исполнения. Магнитное кольцо на поршне (опция) позволяет применять бесконтактные датчики положения с креплением в технологический паз корпуса.

Технические данные

• Ø поршня: 6–32 мм
• Ход: 10–300 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Применение

Цилиндры WAALPC CXSM применяются в линиях сборки, упаковочном оборудовании, станках, конвейерах, манипуляторах и узлах позиционирования. Диапазон Ø 6–32 мм, ход 10–300 мм закрывает большинство типовых задач промышленной автоматизации. Серия востребована при замене импортных SMC приводов на российских предприятиях машиностроения, пищевой, фармацевтической, мебельной и металлообрабатывающей промышленности — без необходимости менять кронштейны, фитинги и распределители.

Благодаря совместимости по монтажу и хода серия применяется как для новых проектов, так и для ремонта существующих узлов: достаточно подобрать исполнение по диаметру и ходу, остальное соответствует чертежам производителя-аналога.

Поставка и комплектация

Срок отгрузки: от 2 недель. В комплект входит цилиндр в выбранном исполнении; крепёжные принадлежности, датчики и фитинги заказываются отдельно по запросу. Поддерживаем подбор по импортному артикулу, помогаем составить спецификацию замены и предоставляем технические паспорта по запросу.

Расшифровка артикула

Формат: CXSM-{типоразмер}-{ход}

• CXSM — серия
• Типоразмер: 6 / 10 / 15 / 20 / 25 / 32
• Ход: 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 75 / 100 / 125

Пример: CXSM-6-10
