Перепады давления в пневмосистеме: 5 причин скачков и как стабилизировать линию

Кратко: перепады давления в пневмосистеме — это отклонения давления от заданного сверх допуска для конкретного применения; для точных задач ориентир — ±0,2 бар (±0,02 МПа) при установке 6 бар (0,6 МПа), то есть выход за диапазон 5,8–6,2 бар. Чаще всего виноват не компрессор, а связка из трёх причин: недостаточный объём ресивера, забитый или маломощный регулятор и утечки на стороне потребителя; ещё две частые причины — малый диаметр труб и нестабильная работа компрессора. Найти источник помогает диагностика двумя манометрами (до и после регулятора), секундомером и мыльной водой.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC AFRот 840 ₽AFR2000

В корзину

WAALPC ARот 500 ₽AR2000-01

В корзину

WAALPC VBATот 15 790 ₽VBAT05A1

В корзину

WAALPC Wот 310 ₽W2001-Y40

В корзину

Введите код вашего изделияНайти

Суммы в примерах расчёта — условные; цены на наши товары — в карточках каталога.

Применение	Допустимое колебание
Пневмоинструмент (гайковёрты, шлифмашины)	±0,5 бар (±0,05 МПа)
Точные пневмоцилиндры и краскопульты	±0,2 бар (±0,02 МПа), 5,8–6,2 бар
Каскад из двух регуляторов	±0,05 бар (±0,005 МПа)

Нужен совместимый аналог импортного регулятора — пришлите спецификацию, подберём совместимый аналог WAALPC за 1 рабочий день.

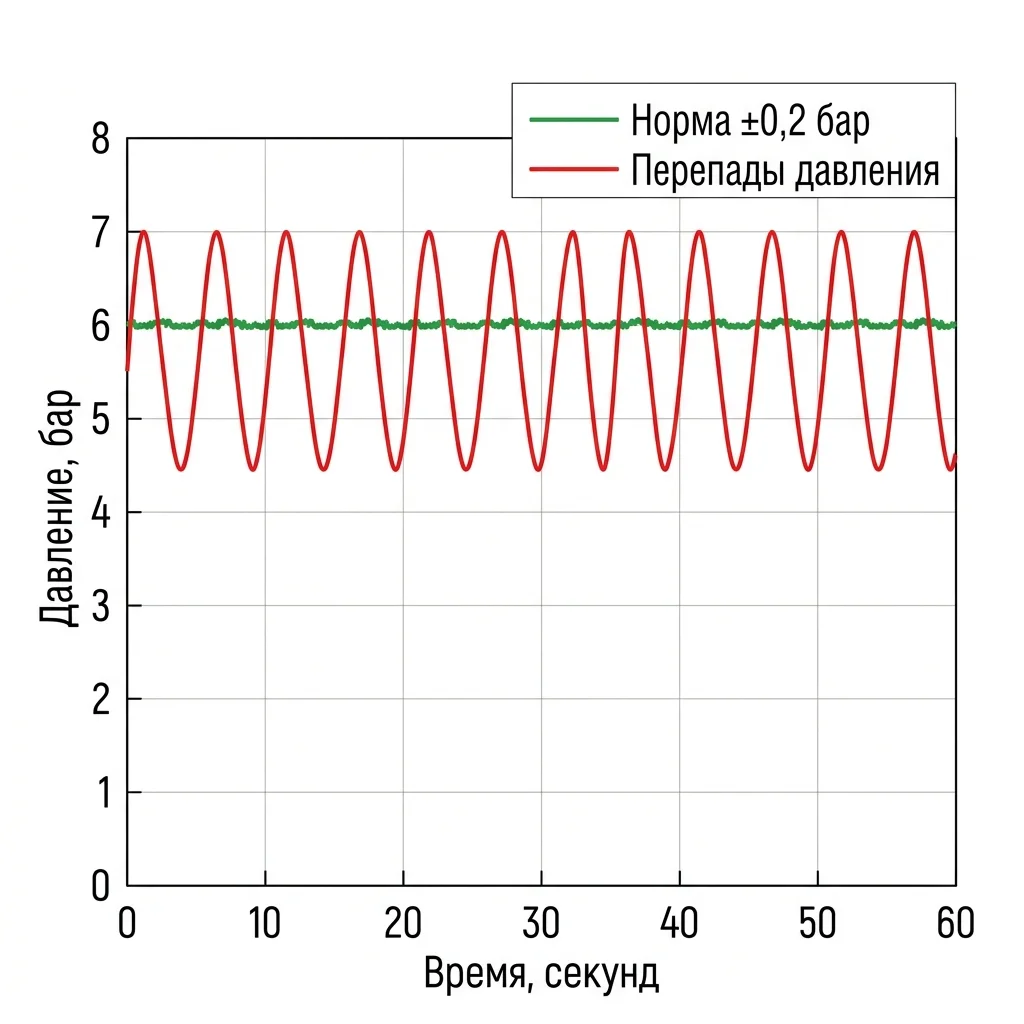

Перепады давления в пневматике — самая частая жалоба наладчиков на линиях, где работают пневмоцилиндры, краскопульты или зажимы. На замерах манометра стрелка пляшет от 4 до 7 бар в течение 5–10 секунд, цилиндр теряет усилие, краскопульт даёт неровный факел, а реле давления компрессора щёлкает чаще допустимого по паспорту числа пусков в час (чем реле давления отличается от датчика давления).

Почему скачет давление в пневматике?

Перепады давления пневматика терпит из-за пяти причин в порядке убывания частоты: 1) ресивер мал для пикового расхода и не успевает усреднить пульсации компрессора; 2) регулятор давления забит или не справляется с расходом потребителя; 3) утечки на магистрали и в пневмоарматуре снижают базовое давление; 4) недостаточный диаметр труб создаёт потерю давления по длине; 5) нестабильная работа компрессора (изношенные клапаны, сбитое реле). Норма колебания на точке потребления — ±0,2 бар при установке 6 бар. Если стрелка манометра ходит больше — нужна диагностика. Минимальный набор для замера: два манометра Ø100 мм (на выходе из ресивера и на крайней точке), секундомер и ведро мыльной воды. Замеры делают в трёх режимах: холостой ход, штатная нагрузка, пиковый расход. Стабилизировать линию помогает связка ресивер 50–200 л + регулятор давления BR3000 со сбросом избыточного давления + фильтр-влагоотделитель. После такой связки давление на потребителе выравнивается, а компрессор включается реже — это бережёт его ресурс.

Причина 1: почему ресивер сжатого воздуха недостаточного объёма?

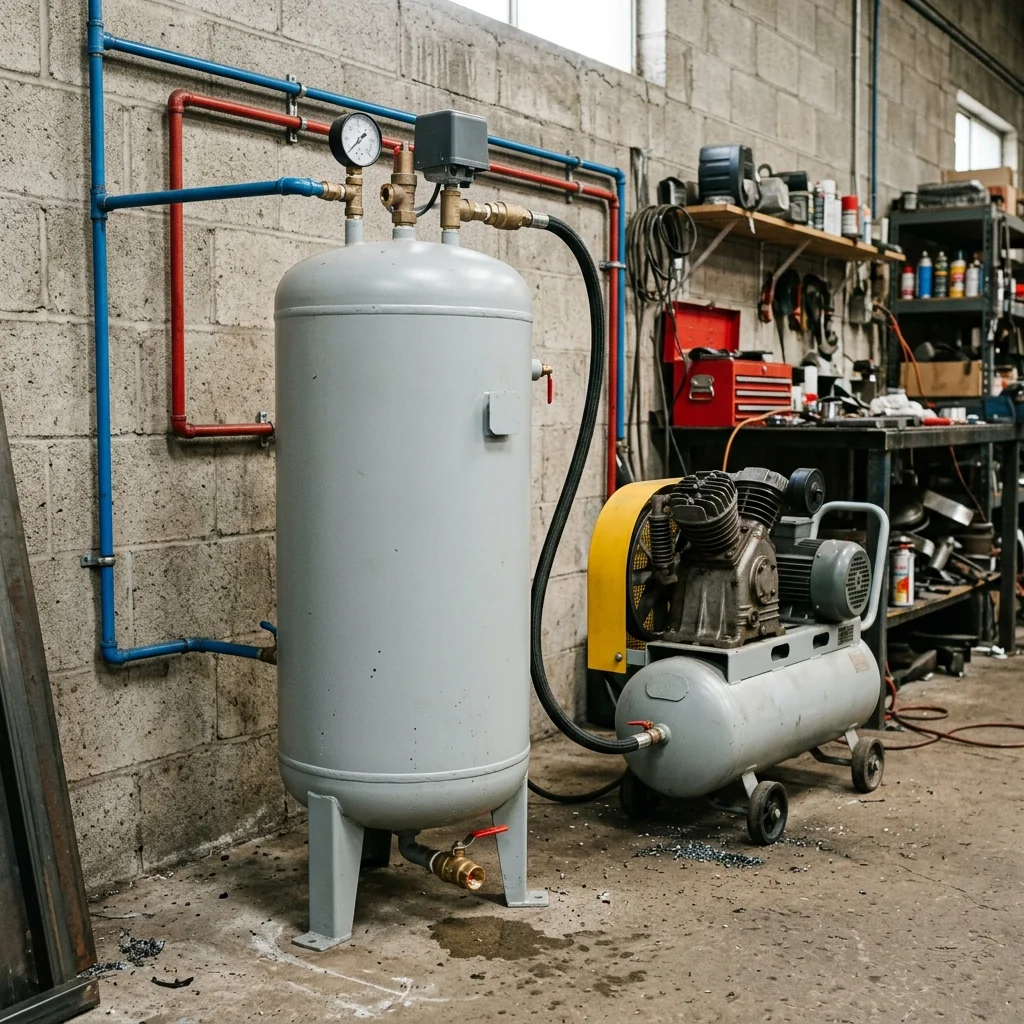

Ресивер — это буфер, который усредняет работу компрессора. Поршневой компрессор подаёт воздух пульсациями — с частотой ходов поршня, сотни и тысячи в минуту, с амплитудой давления 0,3–0,6 бар. Без ресивера эта пульсация уходит прямо в магистраль, и манометр на потребителе показывает «дрожание». Винтовой компрессор пульсирует меньше (за счёт непрерывной подачи), но при работе в режиме «старт-стоп» он перекрывает поток на 5–15 секунд — и без ресивера давление в это время проседает.

Базовое правило подбора ресивера: при перепаде реле 6→8 бар и 15–30 пусках в час — 0,25–0,5 л объёма на каждый л/мин производительности компрессора (формула — в статье про ресивер). Компрессор на 200 л/мин — ресивер 50 л, компрессор на 500 л/мин — ресивер 100–200 л. Если у вас краскопульт с пиковым расходом 400 л/мин, а ресивер 24 л — давление будет проседать каждые 8–12 секунд независимо от качества компрессора. Подробнее про подбор ресивера разбирали в статье про ресиверы сжатого воздуха.

листайте таблицу вбок →

Признак малого ресивера: реле давления компрессора срабатывает чаще допустимого по паспорту числа пусков в час (для малых поршневых обычно 15–30) при штатной нагрузке. Реле настроено на пуск при 6 бар, остановку при 8 бар. Чем меньше ресивер, тем меньше время «отдыха» компрессора между циклами. Больше допустимого числа пусков — ресивер мал, компрессор работает на износ. Стандартный ресивер 50 литров со штуцерами G1/2″ и реле давления стоит недорого (актуальная цена — в каталоге), окупается за полгода через продление ресурса компрессора.

Причина 2: почему регулятор давления забит или слабый?

Регулятор давления — устройство, которое держит на выходе постоянное давление при изменении расхода. Когда регулятор работает правильно, на манометре после регулятора стрелка стоит «как пришитая» при любом расходе в пределах его пропускной способности. Когда регулятор забит грязью или его пропускная способность мала для потребителя — давление на выходе проседает каждый раз, когда открывается клапан.

Главная характеристика регулятора — расход в нормолитрах в минуту при заданном перепаде. Регулятор BR3000 с резьбой G3/8″ по карточке пропускает 1500 л/мин при давлении на входе 0,7 МПа. Если ваш потребитель берёт 500 нл/мин — регулятор справляется с запасом. Если 2000 нл/мин — регулятор «душит» линию, и давление после него падает до 4–5 бар вместо установленных 6. Что такое нормолитры и как считать расход, мы разбирали в отдельной статье про нл/мин.

Вторая частая беда — забитая мембрана и сетчатый элемент регулятора. За 12–18 месяцев работы в нём накапливается водомасляный шлам из компрессора, который мешает мембране быстро реагировать на изменение расхода. Симптом — «замедленная» реакция: при резком включении потребителя давление сначала проседает, потом за 2–3 секунды восстанавливается. На исправном регуляторе восстановление за 0,2–0,5 секунды. Если регулятор у вас стоит 2 года и не разбирался — снимите, продуйте, замените прокладку и мембрану (потребуется ремкомплект). Подробнее причины отказа регулятора и как их устранить разобрано в материале «Регулятор давления не работает — диагностика».

Замена отработавшего регулятора по присоединительной резьбе G

Если регулятор отработал ресурс и проще поставить новый, чем ремонтировать, его подбирают по присоединительной резьбе и пропускной способности. Регуляторы Norgren R64 (IMI Precision), Festo MS (MS4/MS6/MS9) и SMC AR выпускаются под те же порты G1/4, G3/8, G1/2, но габариты, кронштейны и место под манометр у разных производителей разные — их сверяют по чертежу: совпадение порта ещё не означает установку без переделки. Серия WAALPC AR: регулировка 0,05–0,85 МПа, до 1,0 МПа на входе, +5…+60 °C.

Фактический расход потребителя держат в 2–3 раза ниже табличного, иначе вернётся та же просадка, что и со старым регулятором. Пару по полному коду оригинала даём только после проверки по нашей базе: например, для AirTAC AR2000 совместимый аналог — WAALPC AR2000-02. Если в блоке стоит связка «фильтр + регулятор + маслораспылитель», менять имеет смысл сразу комплектом одной серии — кронштейны разных производителей не состыкуются.

Подбор по списку артикулов Norgren / Festo MS / SMC AR — задача инженерного консалтинга; срок ответа — 1 рабочий день.

Причина 3: откуда утечки воздуха в пневмосистеме?

Утечки — самая недооценённая причина перепадов давления. Маленькая утечка диаметром 1 мм при давлении 6 бар выпускает около 60 л/мин — это почти половина производительности компрессора 130 л/мин. Если у вас на линии 5–7 точек таких утечек (что нормально для производства возрастом 3+ года), компрессор просто не успевает их компенсировать в моменты пикового расхода. Результат — давление в системе падает с 6,3 до 4,8 бар за 30 секунд после включения краскопульта или зажима.

Расчёт стоимости: компрессор 1 кВт даёт примерно 130 л/мин при тарифе 7 ₽/кВт·ч и работе 8 часов в день, 250 дней в году. То есть 1 мм утечка съедает около 6,5 тысяч рублей электричества в год. Окупаемость поиска и устранения утечек — обычно 2–4 месяца.

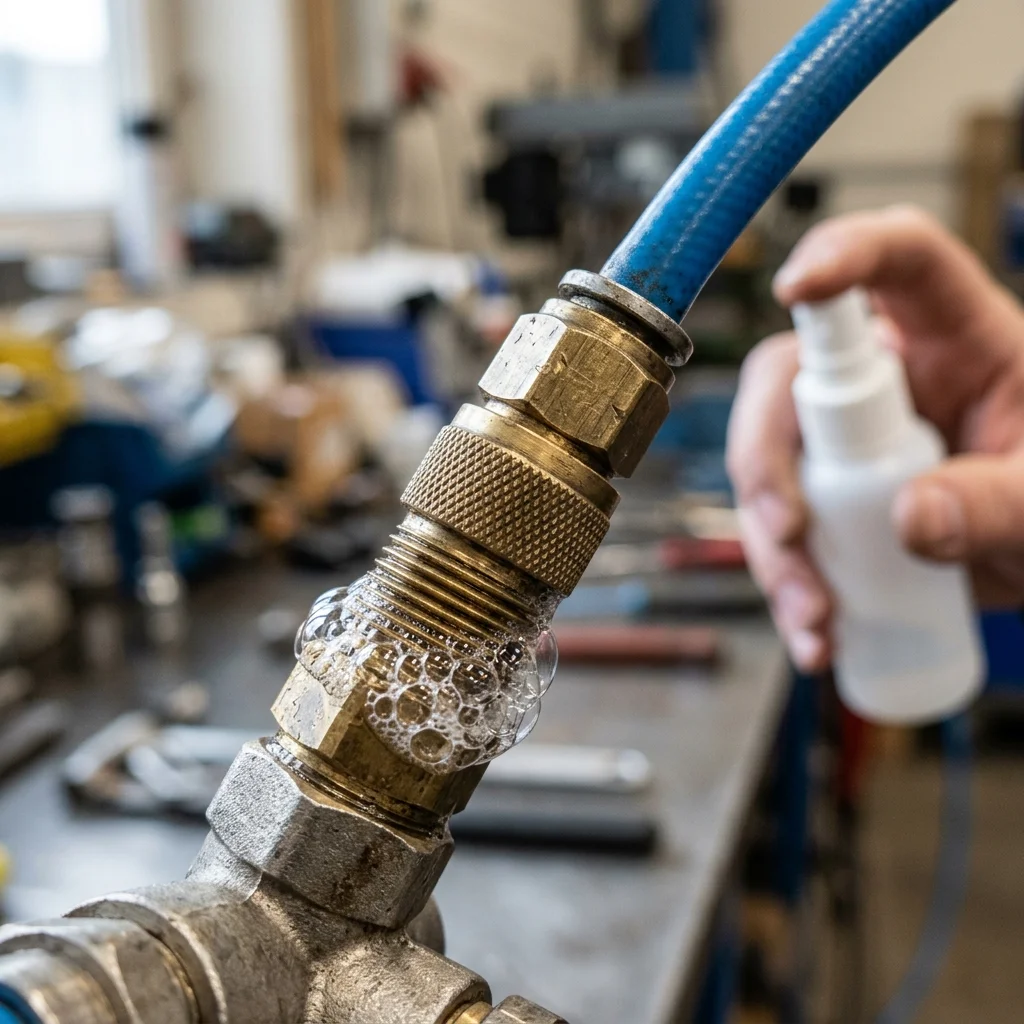

Метод поиска утечек: вечером, когда линия не работает, закрыть все потребители, накачать давление до 6 бар и выключить компрессор. Если за 10 минут давление падает больше чем на 0,5 бар — утечки есть. Сам поиск: мыльная вода через пульверизатор по всем фитингам, соединениям, шлангам, фитингам цилиндров и распределителей. Утечка пузырится. Подробно про методику и какое оборудование для поиска лучше — в материале «Утечки воздуха в пневмосистеме».

Причина 4: почему малый диаметр магистрали даёт потерю давления по длине?

Перепад давления возникает не только в оборудовании, но и в самой трубе. При расходе 600 нл/мин и давлении 6 бар в гладкой трубе с внутренним диаметром 12 мм длиной 30 метров потеря давления по длине — около 0,4 бар, при внутреннем диаметре 16 мм — около 0,1 бар (расчёт по Дарси — Вейсбаху, без фитингов и поворотов; с ними потери больше). Потеря растёт примерно как квадрат расхода: включился ещё один потребитель на те же 600 нл/мин — в трубе 12 мм потеря вырастет почти вчетверо, до 1,3 бар. На крайней точке останется около 4,7 бар вместо 6 — и это при идеально настроенном регуляторе; усилие пневмоцилиндра упадёт примерно на 20 %. Для трубок важно различать: у трубки 12×8 внутренний диаметр 8 мм, и потери на том же расходе в несколько раз больше.

Базовое правило: магистраль на 1 ступень больше, чем кажется нужным. Если по расчёту хватает D 12 мм — закладывайте D 16 мм. Запас по диаметру не стоит почти ничего на этапе монтажа (разница в цене трубы невелика), но избавляет от перепадов на пиковых нагрузках. Особое внимание — длинным магистралям (>20 м) и местам, где врезаются 3+ потребителя в одну ветку.

Причина 5: почему компрессор работает нестабильно?

Если ресивер большой, регулятор новый, утечек нет, а давление всё равно скачет — проблема в самом компрессоре. Признаки: на холостом ходу время накачки от 6 до 8 бар выросло с прежних 45 секунд до 80–90 секунд. Это значит, что клапанная группа поршня изношена и часть воздуха «прокачивается» обратно в картер. Клапанную группу обычно ремонтируют в сервисном центре.

Вторая беда — разрегулированное реле давления. Норма — гистерезис 1,5–2 бар (включение 6 бар, выключение 8 бар). Если гистерезис меньше 1 бар — компрессор щёлкает каждые 10–15 секунд, а линия живёт в режиме «отопительный градусник», когда давление качается между 7 и 7,8 бар. Регулировка реле занимает 5 минут отвёрткой, инструкция обычно на крышке самого реле.

Третий сценарий — попадание масла из компрессорной группы в магистраль. Масло садится на мембрану регулятора и сетку фильтра, постепенно «душит» поток. Признак — масляные следы внутри ресивера или на сливном кране. Лечится заменой маслоотделителя или установкой коалесцирующего фильтра тонкой очистки.

Как выглядит контрольный список диагностики перепадов давления?

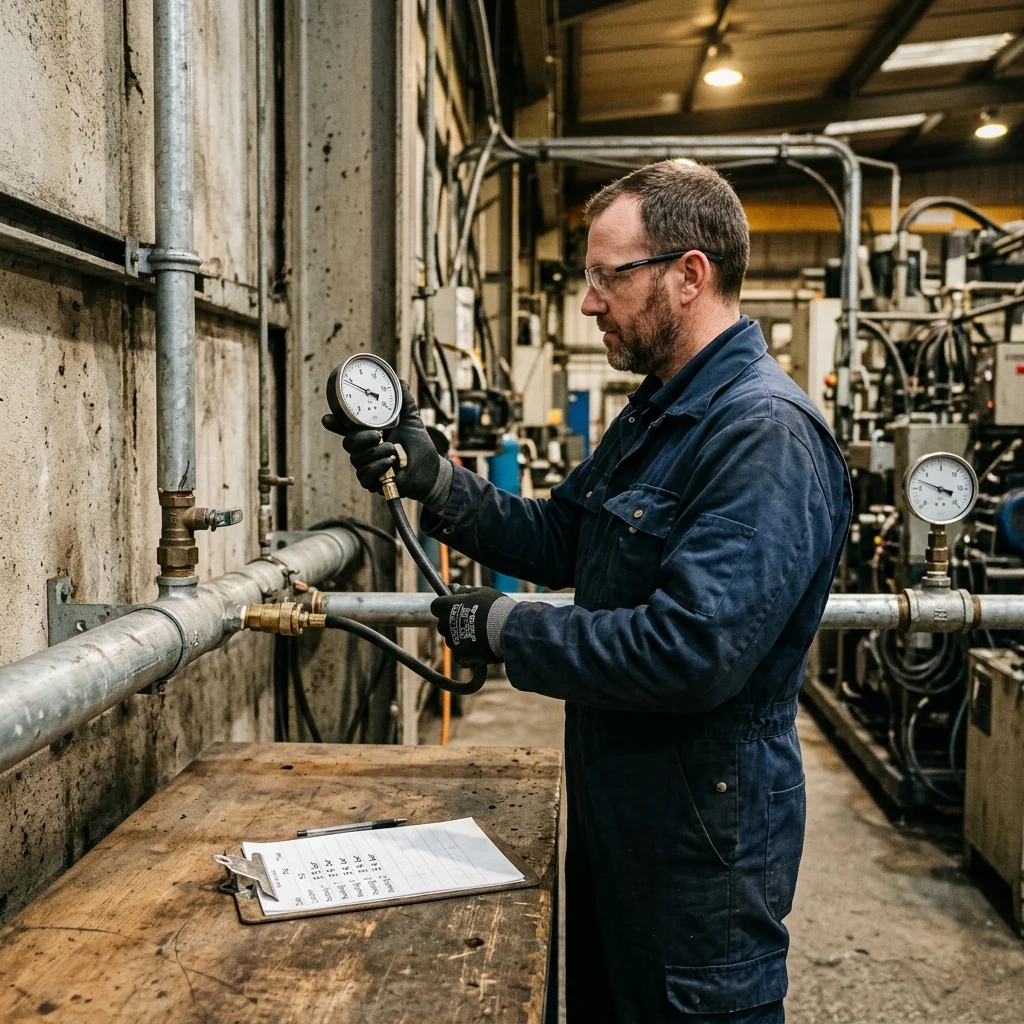

1. Замерить давление в трёх точках — на выходе из ресивера, после регулятора, на крайнем потребителе. Разница больше 1 бар = искать причину.
2. Посчитать частоту срабатывания реле — больше допустимого по паспорту числа пусков в час = ресивер мал или утечки.
3. Тест на утечки — накачать 6 бар, выключить компрессор, замерить падение за 10 минут. Норма ≤0,3 бар.
4. Проверить регулятор — резко открыть потребителя, засечь время восстановления давления. Норма ≤0,5 сек.
5. Посчитать пропускную способность регулятора — расход потребителя должен быть в 2–3 раза меньше паспортного расхода регулятора, нл/мин.
6. Проверить диаметр магистрали — по калькулятору потерь, для крайней точки запас должен быть ≥0,5 бар.
7. Замерить время накачки компрессора — резкое увеличение = износ клапанной группы.

Какие типичные ошибки бывают при борьбе с перепадами давления?

• Увеличивают давление на компрессоре до 10 бар. Это маскирует симптом, но утечки растут примерно в 1,5 раза (по абсолютному давлению: 11 против 7 бар), регулятор изнашивается быстрее, компрессор перегревается. Лечите причину, а не следствие.
• Ставят регулятор без фильтра перед ним. Мембрана садится за 4–6 месяцев. Всегда: фильтр 5 мкм → регулятор → маслораспылитель.
• Покупают самый дешёвый манометр Ø50 мм. У него класс точности 4,0 — это ±0,4 бар на шкале 0–10 бар, и вы реально не видите колебаний меньше 0,5 бар. Берите манометр Ø100 мм со шкалой 0–10 бар, класс точности 2,5 — у него погрешность ±0,25 бар, и стрелка читается заметно стабильнее.
• Игнорируют слив конденсата из ресивера. Воды набирается тем больше, чем больше подача компрессора, а не объём ресивера: при 200 л/мин в одну смену через систему проходит около 96 м³ воздуха, и летом при +20 °C и влажном воздухе из него выпадает порядка литра воды за смену. Это уменьшает полезный объём и провоцирует коррозию. Сливать раз в неделю.
• Меняют компрессор, когда виновата магистраль. Новый компрессор на 800 л/мин не поможет, если магистраль D 8 мм длиной 40 м. Сначала пересчитайте магистраль, потом думайте о замене источника.
• Подключают краскопульт через тонкую витую трубку. Витая трубка D 8 мм длиной 10 м даёт потерю давления 1,2 бар при расходе 400 л/мин. Для краскопульта — только прямой шланг D 12 мм минимум.
• Ставят регулятор «впритык» по расходу. Если потребитель берёт 1500 нл/мин, регулятор тоже на 1500 нл/мин — это значит работа на пределе и просадка давления при любом скачке нагрузки. Запас минимум 2x.

Можно ли сделать ресивер из газового баллона — ресивер из газового баллона.

Подобрать по теме

Какие материалы пригодятся ещё?

• Перепады давления зимой: материалы уплотнений NBR vs HNBR vs EPDM
• Параллельная работа 3+ цилиндров: расчёт диаметра магистрали без просадки давления
• Регулятор давления не работает — пошаговая диагностика
• Утечки воздуха в пневмосистеме — поиск и устранение
• Ресивер сжатого воздуха — расчёт объёма и подбор
• Что такое нл/мин — нормолитры в пневматике
• Калькулятор потерь давления в магистрали
• Каталог регуляторов давления BR/AR
• Каталог блоков подготовки воздуха FRL
• Каталог манометров и аксессуаров

Как подобрать товар в каталоге?

листайте таблицу вбок →

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: SMC AR.

Какие вопросы чаще всего задают про перепады давления?

Какая норма колебаний давления в пневмосистеме?

На точке потребления — ±0,2 бар при установке 6 бар, то есть от 5,8 до 6,2 бар. Колебания до ±0,5 бар допустимы для пневмоинструмента (гайковёрты, шлифмашины), но недопустимы для краскопультов и точных пневмоцилиндров. Если стрелка манометра ходит больше — нужна диагностика. Перед ресивером пульсации от компрессора до ±0,8 бар — это норма.

Почему регулятор давления не держит установленное значение?

Три основные причины: 1) забилась мембрана или сетчатый фильтр внутри регулятора — снять, продуть, заменить ремкомплект; 2) пропускная способность регулятора меньше расхода потребителя — заменить на больший по Kv; 3) нет фильтра перед регулятором, мембрана повреждена грязью — поставить фильтр 5 мкм и заменить регулятор. Самая частая — первая, лечится за полчаса.

Какой ресивер нужен для компрессора 400 л/мин?

Рекомендуется 100–200 литров; 50 литров — нижний предел при редких пусках. Ориентир по таблице выше: при перепаде реле 6→8 бар — около 0,25–0,5 л ресивера на каждый л/мин производительности при 15–30 пусках в час; точнее — по формуле в статье про ресивер. Если у вас пиковый потребитель — краскопульт или пескоструй — берите ближе к верхней границе. Маленький ресивер заставляет компрессор работать чаще, что сокращает его ресурс.

Можно ли поставить два регулятора последовательно?

Можно и нужно — это называется каскадное регулирование. Первый регулятор грубо снижает давление с 8 до 6,5 бар, второй точно держит 6 бар на потребителе. Такая схема стабильнее на ±0,05 бар вместо ±0,2 бар одним регулятором. Применяется на точных линиях (медицинские, фарма, измерительные стенды).

Как быстро найти крупную утечку в магистрали?

Самый быстрый метод — ультразвуковой течеискатель, он находит утечку с 2 метров за секунды. Бюджетный вариант — пульверизатор с мыльной водой, обходить все фитинги и соединения. На производстве с большой шумовой нагрузкой ультразвук эффективнее. Для домашней мастерской хватит мыльной воды.

Влияет ли температура воздуха на перепады давления?

Да, но не так, как кажется. Компрессор с реле давления держит уставку и зимой — он просто включается чаще, пока воздух в холодном ресивере остывает. Запертый сосуд при остывании с +20 до −10 °C теряет давление по закону Гей-Люссака: 9 бар абс. × 263 / 293 ≈ 8,1 бар абс., то есть около 0,9 бар. Если ресивер стоит на улице — утепляйте или перенесите в тёплое помещение. Конденсат в холоде ещё и замерзает, забивая клапаны.

Подойдёт ли WAALPC как совместимый аналог моему импортному пневмоприбору?

Да. Пришлите список артикулов Festo, SMC или AirTAC — инженер подберёт совместимый WAALPC по установочным размерам, портам и характеристикам. Срок — 1 рабочий день, в ответ получите таблицу по 3 категориям с ценами, сроками и сертификатами. Отправить список →
