Поворотно-зажимной пневмоцилиндр MK

Зажимной пневмоцилиндр MK, Ø 12–63 мм, ход 10–50 мм. Совместимый аналог SMC MK. поставка 2–4 недели.

Артикулы серии: MK-12-10, MK-12-20, MK-12-30 (всего 32 модификаций)

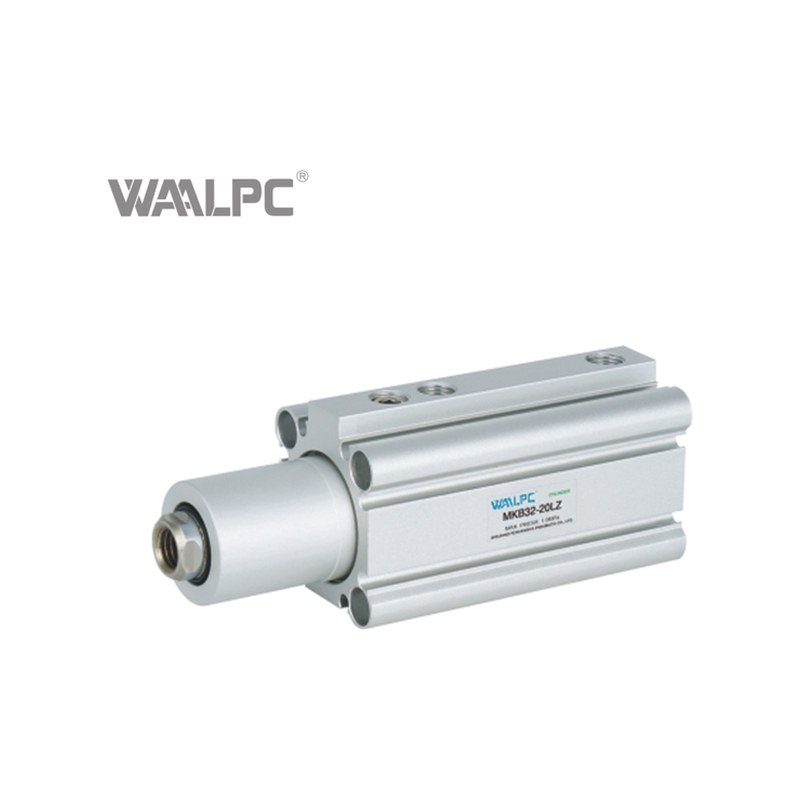

Поворотно-зажимной пневмоцилиндр MK WAALPC MK-12-10

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

12–63

Длина хода

10-50 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Артикул: MK-12-10

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Зажимной пневмоцилиндр WAALPC MK — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 12–63 мм, ход 10–50 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MK, совместим по присоединительным и габаритным размерам. Совместимый аналог SMC MK.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

Ø поршня: 12–63 мм
Ход: 10–50 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок отгрузки: 2–4 недели. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Какие типоразмеры и усилия у серии MK?

Ряд включает диаметры 12, 16, 20, 25, 32, 40, 50, 63 мм и ходы от 10 до 50 мм — всего 32 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø12 мм — 68 Н; Ø20 мм — 188 Н; Ø40 мм — 754 Н; Ø63 мм — 1870 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC mk (совпадают присоединительные и установочные размеры, серия MK).

Как расшифровать артикул MK?

Формат: MK-{типоразмер}-{ход}

MK — серия
Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63
Ход: 10 / 20 / 30 / 50

Пример: MK-12-10

Производитель	Модель	Совместимость
SMC	`MK`	Совместимый аналог — совпадают присоединительные и установочные размеры

Категории: Зажимные пневмоцилиндры · Пневмоцилиндры

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
MK-12-10	—	от 2 631 ₽	поставка 2–4 недели	SMC mk · SMC MK-12-10
MK-12-20	Ø12 мм, ход 20 мм	3 156 ₽	поставка 2–4 недели	SMC MK-12-20
MK-12-30	Ø12 мм, ход 30 мм	3 156 ₽	поставка 2–4 недели	SMC MK-12-30
MK-12-50	Ø12 мм, ход 50 мм	3 156 ₽	поставка 2–4 недели	SMC MK-12-50
MK-16-10	Ø16 мм, ход 10 мм	1 329 ₽	поставка 2–4 недели	SMC MK-16-10
MK-16-20	Ø16 мм, ход 20 мм	1 594 ₽	поставка 2–4 недели	SMC MK-16-20
MK-16-30	Ø16 мм, ход 30 мм	1 594 ₽	поставка 2–4 недели	SMC MK-16-30
MK-16-50	Ø16 мм, ход 50 мм	1 594 ₽	поставка 2–4 недели	SMC MK-16-50
MK-20-10	Ø20 мм, ход 10 мм	1 594 ₽	поставка 2–4 недели	SMC MK-20-10
MK-20-20	Ø20 мм, ход 20 мм	1 856 ₽	поставка 2–4 недели	SMC MK-20-20
MK-20-30	Ø20 мм, ход 30 мм	2 631 ₽	поставка 2–4 недели	SMC MK-20-30
MK-20-50	Ø20 мм, ход 50 мм	2 631 ₽	поставка 2–4 недели	SMC MK-20-50
MK-25-10	Ø25 мм, ход 10 мм	1 856 ₽	поставка 2–4 недели	SMC MK-25-10
MK-25-20	Ø25 мм, ход 20 мм	2 119 ₽	поставка 2–4 недели	SMC MK-25-20
MK-25-30	Ø25 мм, ход 30 мм	2 923 ₽	поставка 2–4 недели	SMC MK-25-30
MK-25-50	Ø25 мм, ход 50 мм	2 923 ₽	поставка 2–4 недели	SMC MK-25-50
MK-32-10	Ø32 мм, ход 10 мм	2 119 ₽	поставка 2–4 недели	SMC MK-32-10
MK-32-20	Ø32 мм, ход 20 мм	2 369 ₽	поставка 2–4 недели	SMC MK-32-20
MK-32-30	Ø32 мм, ход 30 мм	3 215 ₽	поставка 2–4 недели	SMC MK-32-30
MK-32-50	Ø32 мм, ход 50 мм	3 801 ₽	поставка 2–4 недели	SMC MK-32-50
MK-40-10	Ø40 мм, ход 10 мм	2 369 ₽	поставка 2–4 недели	SMC MK-40-10
MK-40-20	Ø40 мм, ход 20 мм	2 631 ₽	поставка 2–4 недели	SMC MK-40-20
MK-40-30	Ø40 мм, ход 30 мм	3 492 ₽	поставка 2–4 недели	SMC MK-40-30
MK-40-50	Ø40 мм, ход 50 мм	4 078 ₽	поставка 2–4 недели	SMC MK-40-50
MK-50-10	Ø50 мм, ход 10 мм	6 124 ₽	поставка 2–4 недели	SMC MK-50-10
MK-50-20	Ø50 мм, ход 20 мм	6 987 ₽	поставка 2–4 недели	SMC MK-50-20
MK-50-30	Ø50 мм, ход 30 мм	7 877 ₽	поставка 2–4 недели	SMC MK-50-30
MK-50-50	Ø50 мм, ход 50 мм	8 740 ₽	поставка 2–4 недели	SMC MK-50-50
MK-63-10	Ø63 мм, ход 10 мм	7 570 ₽	поставка 2–4 недели	SMC MK-63-10
MK-63-20	Ø63 мм, ход 20 мм	8 740 ₽	поставка 2–4 недели	SMC MK-63-20
MK-63-30	Ø63 мм, ход 30 мм	9 895 ₽	поставка 2–4 недели	SMC MK-63-30
MK-63-50	Ø63 мм, ход 50 мм	10 786 ₽	поставка 2–4 недели	SMC MK-63-50

Совместимо с SMC mk

Совместимый аналог — наш MK-12-10. Цена 2 631 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Тот же типоразмер у других брендов: SMC MK-12-10

Совместимо с SMC MK-12-20

Совместимый аналог — наш MK-12-20, Ø12 мм, ход 20 мм. Цена 3 156 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MK-12-30

Совместимый аналог — наш MK-12-30, Ø12 мм, ход 30 мм. Цена 3 156 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MK-12-50

Совместимый аналог — наш MK-12-50, Ø12 мм, ход 50 мм. Цена 3 156 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MK-16-10

Совместимый аналог — наш MK-16-10, Ø16 мм, ход 10 мм. Цена 1 329 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC MK-16-20

Совместимый аналог — наш MK-16-20, Ø16 мм, ход 20 мм. Цена 1 594 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — MKпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 32 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	10	20	30	50
ход →	ход штока, мм
12	2 631	3 156	3 156	3 156
16	1 329	1 594	1 594	1 594
20	1 594	1 856	2 631	2 631
25	1 856	2 119	2 923	2 923
32	2 119	2 369	3 215	3 801
40	2 369	2 631	3 492	4 078
50	6 124	6 987	7 877	8 740
63	7 570	8 740	9 895	10 786

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии MK?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø12 × 10 мм — от 2 882 ₽Ø16 × 10 мм — от 1 456 ₽Ø20 × 10 мм — от 1 746 ₽Ø20 × 20 мм — от 2 033 ₽Ø20 × 30 мм — от 2 882 ₽Ø20 × 50 мм — от 2 882 ₽Ø25 × 10 мм — от 2 033 ₽Ø25 × 20 мм — от 2 321 ₽Ø25 × 30 мм — от 3 202 ₽Ø25 × 50 мм — от 3 202 ₽Ø32 × 10 мм — от 2 321 ₽Ø32 × 20 мм — от 2 594 ₽Ø32 × 30 мм — от 3 521 ₽Ø32 × 50 мм — от 4 163 ₽Ø40 × 10 мм — от 2 594 ₽Ø40 × 20 мм — от 2 882 ₽Ø40 × 30 мм — от 3 825 ₽Ø40 × 50 мм — от 4 467 ₽Ø50 × 10 мм — от 6 707 ₽Ø50 × 20 мм — от 7 652 ₽Ø50 × 30 мм — от 8 627 ₽Ø50 × 50 мм — от 9 573 ₽Ø63 × 10 мм — от 8 292 ₽Ø63 × 20 мм — от 9 573 ₽Ø63 × 30 мм — от 10 838 ₽Ø63 × 50 мм — от 11 813 ₽

Какие ещё серии есть в разделе «Зажимные пневмоцилиндры»?

Зажимной пневмоцилиндр CK1от 7 455 ₽Зажимной пневмоцилиндр CKZ3от 5 030 ₽Зажимной модуль штока KP — фиксация положенияот 6 577 ₽Поворотно-зажимной привод QCKот 1 456 ₽Зажимной пневмоцилиндр TEJот 2 705 ₽Зажимной пневмоцилиндр SCRот 2 673 ₽Зажимной пневмоцилиндр ALCот 1 126 ₽Угловой зажимной пневмоцилиндр JGLот 1 344 ₽

Весь раздел — 163 позиции →

Что покупают вместе с MK?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MK?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Зажимной пневмоцилиндр MK
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	SMC MK
