Пневмоцилиндр с двумя штоками TN

Name: Пневмоцилиндр с двумя штоками TN
Brand: WAALPC
SKU: TN-10-10
Availability: InStock

Пневмоцилиндр с двумя штоками TN, Ø 10–50 мм, ход 10–300 мм. Совместимый аналог AirTAC TN. поставка 2–4 недели.

Артикулы серии: TN-10-10, TN-10-20, TN-10-30 (всего 112 модификаций)

Пневмоцилиндр с двумя штоками TN WAALPC TN-10-10

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

10–50

Длина хода

10-300 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: TN-10-10

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Пневмоцилиндр с двумя штоками WAALPC TN — с двумя штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Диаметр поршня 10–50 мм, ход 10–300 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог AirTAC TN, совместим по присоединительным и габаритным размерам. Срок поставки — 2–4 недели. Совместимый аналог AirTAC TN.

Конструкция и принцип работы

Два параллельных штока проходят через одну опорную плиту, что полностью исключает проворачивание и значительно повышает устойчивость к боковым нагрузкам. Корпус из анодированного алюминиевого сплава, штоки из хромированной нержавеющей стали. Магнитный поршень устанавливается опционально для использования с бесконтактными датчиками. Демпфирование в крайних положениях упругое или регулируемое.

Технические данные

Диаметр поршня: 10–50 мм
Ход: 10–300 мм
Максимальное рабочее давление: 1,0 МПа (10 бар)
Температурный диапазон: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)
Аналог: /TDA
1: AirTAC TN
Пример артикула: TN — D — 20 — 100 — S — H
Срок поставки: 2–4 недели

Применение

Применяется там, где требуется повышенная устойчивость штока к боковым и крутящим нагрузкам: пресс-формы, манипуляторы, толкатели крупных изделий, узлы с эксцентричной нагрузкой на штоке, конвейерные толкатели.

Поставка и комплектация

Срок поставки: 2–4 недели. В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Совместимость и замена

WAALPC TN разработан как совместимый аналог серии AirTAC TN: совпадают присоединительные размеры, монтажные резьбы, ход штока и характеристики усилия. Это позволяет произвести замену без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, длине хода, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.

Какие типоразмеры и усилия у серии TN?

Ряд включает диаметры 10, 16, 20, 25, 32, 40, 50 мм и ходы от 10 до 300 мм — всего 112 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø32 мм — 483 Н; Ø50 мм — 1178 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный. Диапазон рабочих температур и давление указаны в характеристиках конкретного исполнения.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC TN10X10 (совпадают присоединительные и установочные размеры, серия TN).

Как расшифровать артикул TN?

Формат: TN-{типоразмер}-{ход}

TN — серия
Типоразмер: 10 / 16 / 20 / 25 / 32 / 40 / 50
Ход: 10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 / 125 / 150

Пример: TN-10-10

Категории: Двухштоковые цилиндры TN (AirTAC-формат)

Цены по типоразмерам — TNпоставка 2–4 недели

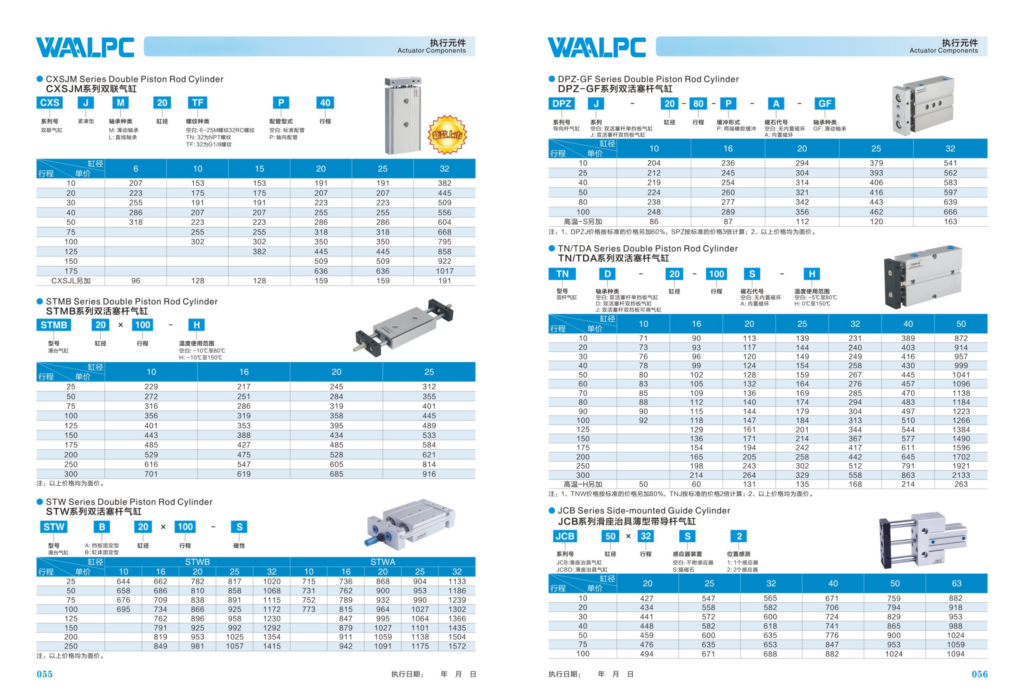

Цена базового исполнения, ₽. В серии 112 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	10	20	30	40	50	60	70	80	90	100	125	150	175	200	250	300
ход →	ход штока, мм
10	1 037	1 067	1 111	1 140	1 170	1 214	1 243	1 285	1 315	1 344	1 344	1 344	1 344	1 344	1 344	1 344
16	1 315	1 359	1 403	1 447	1 491	1 535	1 594	1 638	1 680	1 724	1 886	1 989	2 251	2 411	2 894	3 127
20	1 651	1 709	1 754	1 812	1 871	1 930	1 989	2 045	2 104	2 148	2 354	2 499	2 835	2 997	3 551	3 858
25	2 031	2 104	2 178	2 251	2 325	2 396	2 470	2 543	2 617	2 690	2 938	3 127	3 536	3 772	4 414	4 809
32	3 377	3 507	3 639	3 772	3 902	4 034	4 166	4 297	4 444	4 574	5 027	5 363	6 094	6 460	7 484	8 156
40	5 685	5 890	6 080	6 285	6 504	6 680	6 869	7 060	7 264	7 455	7 951	8 434	8 931	9 427	11 560	12 613
50	12 745	13 358	13 988	14 601	15 214	16 019	16 632	17 306	17 875	18 503	20 229	21 777	23 327	24 877	28 077	31 177

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии TN?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø10 × 10 мм — от 1 136 ₽Ø10 × 20 мм — от 1 168 ₽Ø10 × 30 мм — от 1 217 ₽Ø10 × 40 мм — от 1 249 ₽Ø10 × 50 мм — от 1 281 ₽Ø10 × 60 мм — от 1 329 ₽Ø10 × 70 мм — от 1 362 ₽Ø10 × 80 мм — от 1 408 ₽Ø10 × 90 мм — от 1 440 ₽Ø10 × 100 мм — от 1 472 ₽Ø10 × 125 мм — от 1 472 ₽Ø10 × 150 мм — от 1 472 ₽Ø10 × 175 мм — от 1 472 ₽Ø10 × 200 мм — от 1 472 ₽Ø10 × 250 мм — от 1 472 ₽Ø10 × 300 мм — от 1 472 ₽Ø16 × 10 мм — от 1 440 ₽Ø16 × 20 мм — от 1 488 ₽Ø16 × 30 мм — от 1 536 ₽Ø16 × 40 мм — от 1 585 ₽Ø16 × 50 мм — от 1 633 ₽Ø16 × 60 мм — от 1 681 ₽Ø16 × 70 мм — от 1 746 ₽Ø16 × 80 мм — от 1 794 ₽Ø16 × 90 мм — от 1 840 ₽Ø16 × 100 мм — от 1 888 ₽Ø16 × 125 мм — от 2 065 ₽Ø16 × 150 мм — от 2 178 ₽Ø16 × 175 мм — от 2 466 ₽Ø16 × 200 мм — от 2 640 ₽Ø16 × 250 мм — от 3 169 ₽Ø16 × 300 мм — от 3 425 ₽Ø20 × 10 мм — от 1 808 ₽Ø20 × 20 мм — от 1 872 ₽Ø20 × 30 мм — от 1 920 ₽Ø20 × 40 мм — от 1 985 ₽Ø20 × 50 мм — от 2 049 ₽Ø20 × 60 мм — от 2 114 ₽Ø20 × 70 мм — от 2 178 ₽Ø20 × 80 мм — от 2 240 ₽Ø20 × 90 мм — от 2 305 ₽Ø20 × 100 мм — от 2 353 ₽Ø20 × 125 мм — от 2 578 ₽Ø20 × 150 мм — от 2 737 ₽Ø20 × 175 мм — от 3 105 ₽Ø20 × 200 мм — от 3 282 ₽Ø20 × 250 мм — от 3 889 ₽Ø20 × 300 мм — от 4 225 ₽Ø25 × 10 мм — от 2 224 ₽Ø25 × 20 мм — от 2 305 ₽Ø25 × 30 мм — от 2 385 ₽Ø25 × 40 мм — от 2 466 ₽Ø25 × 50 мм — от 2 546 ₽Ø25 × 60 мм — от 2 624 ₽Ø25 × 70 мм — от 2 705 ₽Ø25 × 80 мм — от 2 785 ₽Ø25 × 90 мм — от 2 866 ₽Ø25 × 100 мм — от 2 946 ₽Ø25 × 125 мм — от 3 218 ₽Ø25 × 150 мм — от 3 425 ₽Ø25 × 175 мм — от 3 873 ₽Ø25 × 200 мм — от 4 131 ₽Ø25 × 250 мм — от 4 835 ₽Ø25 × 300 мм — от 5 267 ₽Ø32 × 10 мм — от 3 698 ₽Ø32 × 20 мм — от 3 841 ₽Ø32 × 30 мм — от 3 986 ₽Ø32 × 40 мм — от 4 131 ₽Ø32 × 50 мм — от 4 273 ₽Ø32 × 60 мм — от 4 418 ₽Ø32 × 70 мм — от 4 563 ₽Ø32 × 80 мм — от 4 706 ₽Ø32 × 90 мм — от 4 867 ₽Ø32 × 100 мм — от 5 009 ₽Ø32 × 125 мм — от 5 506 ₽Ø32 × 150 мм — от 5 874 ₽Ø32 × 175 мм — от 6 675 ₽Ø32 × 200 мм — от 7 075 ₽Ø32 × 250 мм — от 8 197 ₽Ø32 × 300 мм — от 8 933 ₽Ø40 × 10 мм — от 6 226 ₽Ø40 × 20 мм — от 6 451 ₽Ø40 × 30 мм — от 6 658 ₽Ø40 × 40 мм — от 6 884 ₽Ø40 × 50 мм — от 7 123 ₽Ø40 × 60 мм — от 7 316 ₽Ø40 × 70 мм — от 7 523 ₽Ø40 × 80 мм — от 7 733 ₽Ø40 × 90 мм — от 7 956 ₽Ø40 × 100 мм — от 8 165 ₽Ø40 × 125 мм — от 8 708 ₽Ø40 × 150 мм — от 9 237 ₽Ø40 × 175 мм — от 9 782 ₽Ø40 × 200 мм — от 10 325 ₽Ø40 × 250 мм — от 12 661 ₽Ø40 × 300 мм — от 13 814 ₽Ø50 × 10 мм — от 13 959 ₽Ø50 × 20 мм — от 14 630 ₽Ø50 × 30 мм — от 15 320 ₽Ø50 × 40 мм — от 15 992 ₽Ø50 × 50 мм — от 16 664 ₽Ø50 × 60 мм — от 17 544 ₽Ø50 × 70 мм — от 18 216 ₽Ø50 × 80 мм — от 18 954 ₽Ø50 × 90 мм — от 19 578 ₽Ø50 × 100 мм — от 20 265 ₽Ø50 × 125 мм — от 22 156 ₽Ø50 × 150 мм — от 23 851 ₽Ø50 × 175 мм — от 25 548 ₽Ø50 × 200 мм — от 27 246 ₽Ø50 × 250 мм — от 30 751 ₽Ø50 × 300 мм — от 34 146 ₽

Что покупают вместе с TN?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про TN?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр с двумя штоками TN
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	AirTAC TN
