Комбинации блоков подготовки воздуха

Выбрать размер и заказать

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

15 серий · 100 позиций · от 920 ₽ · на складе в Истре — 8

Как выбрать: Блок подготовки воздуха ФРЛ: из чего состоит, в каком порядке собирается и как выбрать

Все серии раздела «Комбинации блоков подготовки воздуха»: типоразмеры и цена от

СерияТипоразмерыПозицийЦена от

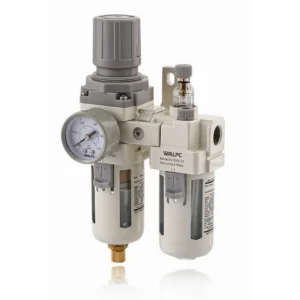

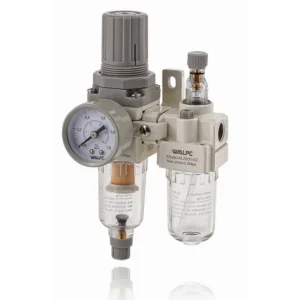

AC — Блок подготовки воздуха800, 1000, 1010, 1500, 2000, 2010, 3000, 3010, 4000, 4010181 390 ₽
NAC — Блок подготовки воздуха2000, 2010, 3000, 3010, 4000, 4010142 800 ₽
AFFR — Блок подготовки воздуха без лубрикатора2000, 3000, 4000, 500094 680 ₽
GC — Блок подготовки воздуха200, 300, 400, 60093 420 ₽
GFC — Блок подготовки воздуха200, 300, 400, 60092 730 ₽
QC — Блок подготовки воздуха большого расхода08, 10, 15, 20, 25, 32, 40, 5085 610 ₽
HDACE — Блок подготовки воздуха20, 20A, 30, 30A, 40, 40A65 590 ₽

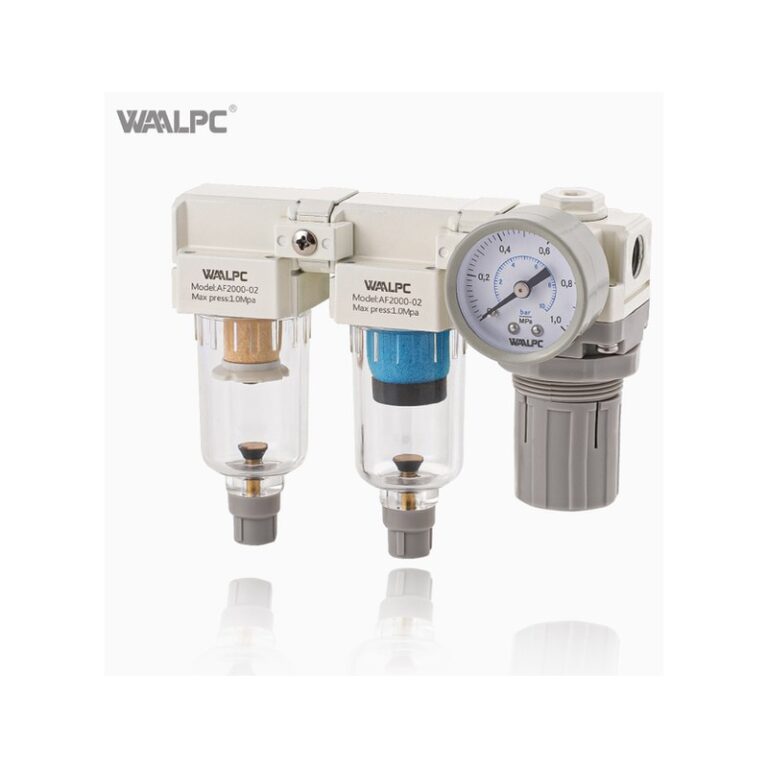

AFFFR — Блок подготовки воздуха без лубрикатора2000, 3000, 4000, 500047 560 ₽

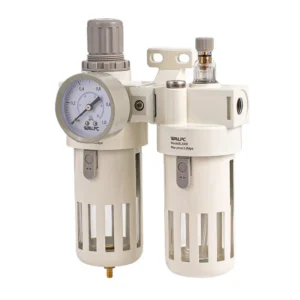

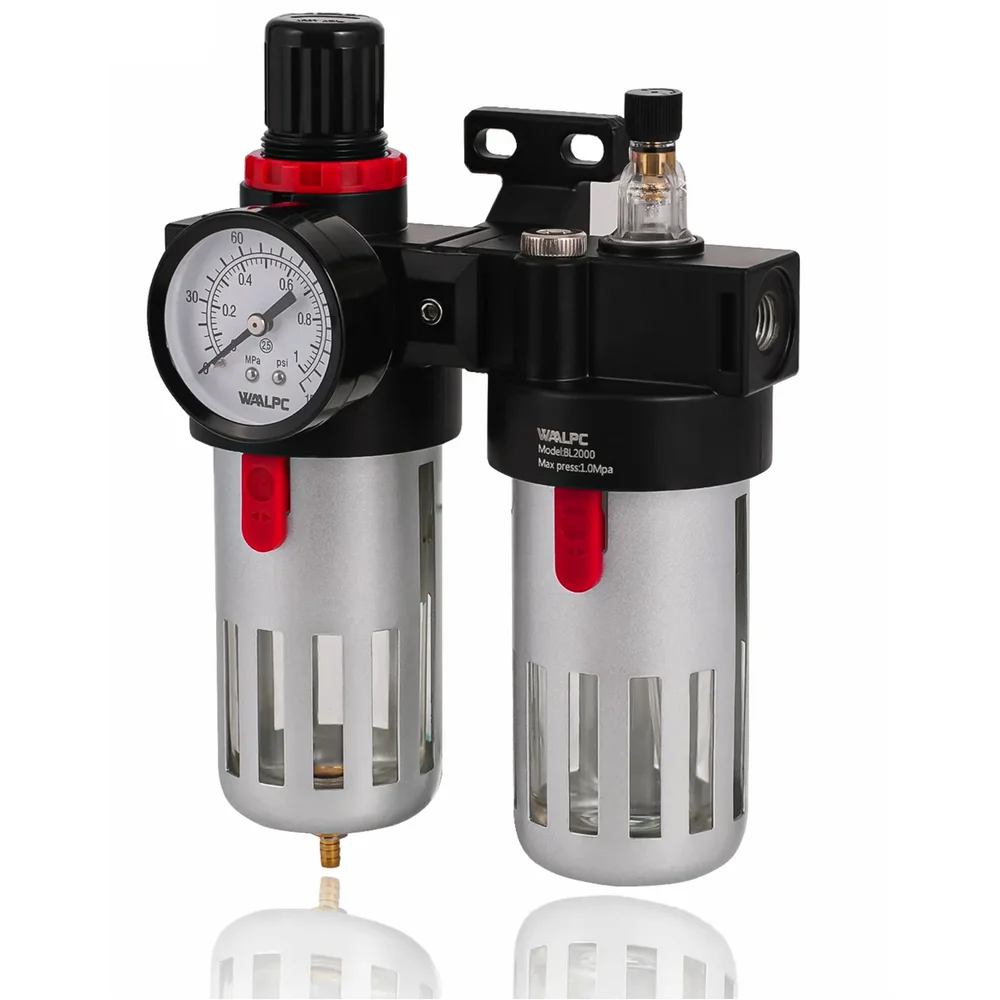

BFC — Фильтр-регулятор + лубрикатор2000, 3000, 400041 930 ₽
SFRL — Блок подготовки воздуха200, 400, 600, 800429 910 ₽
SSFRL — Блок подготовки воздуха200, 400, 600, 800436 870 ₽
HC — Блок подготовки воздухаMAXI, MIDI, MINI34 380 ₽
HFC — Блок подготовки воздухаMAXI, MIDI, MINI33 290 ₽

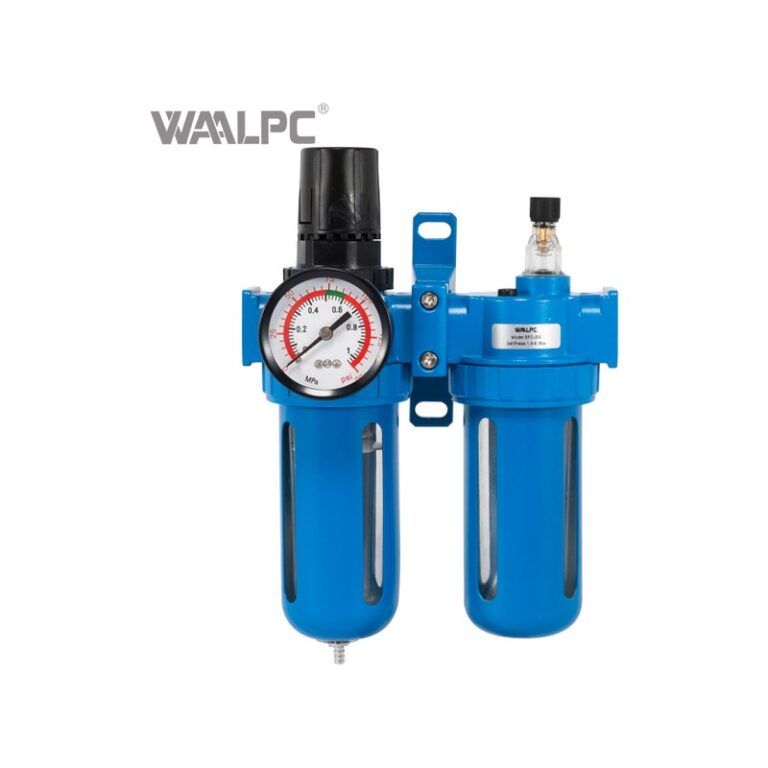

SFC — Блок подготовки воздуха200, 300, 40033 110 ₽

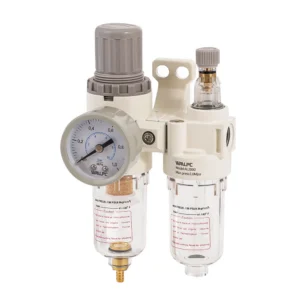

AFC — Фильтр-регулятор + лубрикатор1500, 20002920 ₽

Цены — из каталога, обновляются вместе с ним. Размеры и параметры каждой серии — в её карточке.

Показано серий: 15

Только в наличии
Присоединение (размер порта)
Серия
Максимальное рабочее давление
Резьба манометра
Защитный кожух стакана
Автор: команда CORNETA.TECH.

В разделе «Комбинации блоков подготовки воздуха» — SFC — блок подготовки воздуха (3 исполнения), QC — блок подготовки воздуха большого расхода (8 исполнений), HC — блок подготовки воздуха (3 исполнения), HFC — блок подготовки воздуха (3 исполнения), HDACE — блок подготовки воздуха (6 исполнений), AFFFR — блок подготовки воздуха без лубрикатора (4 исполнения) и ещё 9 серий. Типоразмеры/присоединения: 08, 10, 15, 20, 20A, 25, 30, 30A и др. Цена от 920 до 232 110 ₽. На складе — 8 позиций из 100.

«Комбинации блоков подготовки воздуха»: какие бывают размеры?

«Комбинации блоков подготовки воздуха» — SFC — 200, 300, 400; QC — 08, 10, 15, 20, 25, 32; HC — MINI, MIDI, MAXI; HFC — MINI, MIDI, MAXI; HDACE — 20A, 20, 30A, 30, 40A, 40; AFFFR — 2000, 3000, 4000, 5000. 4000 — 11 из 100; 1000 — 1.

«Комбинации блоков подготовки воздуха»: чем отличаются серии?

По каталогу: SFC — 3 исполнения, 3 110 ₽, размеров 3; QC — 8 исполнений, от 5 610 до 15 870 ₽, размеров 8; HC — 3 исполнения, от 4 380 до 11 950 ₽, размеров 3; HFC — 3 исполнения, от 3 290 до 9 210 ₽, размеров 3; HDACE — 6 исполнений, от 5 590 до 12 040 ₽, размеров 6; AFFFR — 4 исполнения, от 7 560 до 24 480 ₽, размеров 4.

«Комбинации блоков подготовки воздуха»: какое давление у серий?

«Комбинации блоков подготовки воздуха» — SFC — 0,05–0,85 МПа; QC — 1,0 МПа; HC — 0,05–1,2 МПа; HFC — 0,05–1,2 МПа; HDACE — 1,0 МПа; AFFFR — 1,0 МПа; SSFRL — 0,15–2 МПа; SFRL — 0,15–2 МПа. Данные есть у 8 из 15.

«Комбинации блоков подготовки воздуха»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Комбинации блоков подготовки воздуха» 15 серий WAALPC, всего 100 исполнений, цена от 920 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Комбинации блоков подготовки воздуха»: что прислать для заказа и подтверждения исполнения?

По разделу «Комбинации блоков подготовки воздуха» — 15 серий и 100 исполнений, из них на складе 8. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Что есть в разделе «Комбинации блоков подготовки воздуха»?

«Комбинации блоков подготовки воздуха» — 100 позиций в 15 сериях. Больше всего исполнений у AC — 18; дешевле всего AFC — от 920 ₽; типоразмеры и присоединения: 08, 10, 15, 20, 20A.

Все серии раздела: размеры и цены

Какие подразделы есть в разделе «Комбинации блоков подготовки воздуха»?

13 подразделов, всего 100 исполнений с ценой: FRL-блоки AFC (фильтр + регулятор + лубрикатор) — 2 исполнения (AFC), от 920 ₽; FRL-блоки BFC — 4 исполнения (BFC), от 1 930 ₽; Блок подготовки воздуха (FRL, нерж.) SFRL — 4 исполнения (SFRL), от 29 910 ₽; Блок подготовки воздуха (FRL, нерж.) SSFRL — 4 исполнения (SSFRL), от 36 870 ₽; Блок подготовки воздуха (FRL) GC — 9 исполнений (GC), от 3 420 ₽; Блок подготовки воздуха (FRL) GFC — 9 исполнений (GFC), от 2 730 ₽; Блок подготовки воздуха (FRL) HDACE — 6 исполнений (HDACE), от 5 590 ₽; Блок подготовки воздуха (FRL) NAC — 14 исполнений (NAC), от 2 800 ₽; Блок подготовки воздуха (FRL) SFC — 3 исполнения (SFC), от 3 110 ₽; Блок подготовки воздуха AFFFR без лубрикатора — 4 исполнения (AFFFR), от 7 560 ₽; Блок подготовки воздуха AFFR без лубрикатора — 9 исполнений (AFFR), от 4 680 ₽; Блок подготовки воздуха большого расхода QC — 8 исполнений (QC), от 5 610 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

«Комбинации блоков подготовки воздуха»: на какие импортные артикулы есть совместимый аналог?

Aignep T100 204 231 100 → AC3000-03; Aignep T100 307 231 100 → AC4000-06; AirTAC GAC200-06 → GC200-06; AirTAC GAC200-08 → GC200-08; AirTAC GAC300-08 → GC300-08; Festo FRC-1-D-MAXI → HFCMAXI; Festo FRC-1-D-MAXI-A → HFCMAXI; Festo FRC-1/2-D-MIDI → HFCMIDI; Mindman MACP200L-6A → AC2010-01; Mindman MACP200L-8A → AC2010-02. Проверенных пар — 136 (Aignep — 2, AirTAC — 18, Festo — 12, Mindman — 11, SMC — 74, STNC — 6, XCPC — 13).

Что из раздела «Комбинации блоков подготовки воздуха» есть на складе в Истре?

8 исполнений из 100: AFC2000, AC2010-02, BFC2000, BFC2000-G14, BFC3000, BFC4000, AC3010-03, AC4010-04. По сериям: AFC — 1 из 2; AC — 3 из 18; BFC — 4 из 4. Наличие по каждому исполнению — в карточке серии при выборе типоразмера.

Какие марки есть у совместимых аналогов?

Наши серии этого раздела и марки, для которых есть проверенное соответствие. Код-пример ведёт на карточку серии с подсветкой вашего обозначения.

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Как подобрать подготовку воздуха?

Блок подготовки выбирают по расходу воздуха, а объём ресивера и потери давления считают по линии.

Документация на серии раздела

Паспорта остальных серий — в их карточках. Изготовитель WAALPC: назначение, подключение, условия эксплуатации.

Как заказать и получить товары раздела «Комбинации блоков подготовки воздуха»?

ФРЛ-блок (Фильтр-Регулятор-Лубрикатор) — готовая сборка из трёх элементов подготовки сжатого воздуха на общей монтажной плите: фильтра, регулятора давления и лубрикатора (маслёнки). Одно подключение к магистрали вместо трёх, интегрированный манометр. Подтверждённые пары по полному коду — в разделе аналогов ниже. Что включает ФРЛ-блок 1. Фильтр (F) Первый элемент в блоке. Задерживает твёрдые частицы (ржавчину, окалину, пыль) и отделяет сконденсировавшуюся влагу. Степень фильтрации у серии AC по карточке — 25 мкм. Для точной пневматики — 5 мкм. Бак с автоматическим или ручным сливом конденсата. 2. Регулятор давления (R) Редуцирует входное давление компрессора (8–12 бар) до рабочего (4–7 бар в пневмосистеме). Защищает клапаны и цилиндры от перегрузки, обеспечивает стабильную работу при колебаниях магистрального давления. Встроенный манометр. 3. Лубрикатор (L) Добавляет микрокапли масла в поток воздуха для смазки движущихся частей цилиндров и распределителей. Регулируемая дозировка. Для современной «безмасляной» пневматики (европейские серии DSBC, японских аналогов CP96) — не требуется, тогда используйте фильтр-регулятор (без лубрикатора). Типоразмеры ФРЛ-блоков Блоки различаются по размеру порта и пропускной способности: G1/4 — для малых систем, G1/2 — для больших; у серии AC по карточке G1/4 — до 1100 л/мин, G1/2 — 2500–3000 л/мин при 6 бар. Точный расход — в карточке типоразмера. Монтаж ФРЛ-блока Блок монтируется в начале пневмолинии — между магистралью сжатого воздуха и пневматическим оборудованием. Ориентация вертикальная (бак фильтра вниз). Вход воздуха — с одной стороны, выход — с другой (маркировка стрелками на корпусе). Как выбрать ФРЛ-блок Определите расход воздуха в системе — сумма расходов всех цилиндров и распределителей. Калькулятор расхода воздуха → Выберите типоразмер — чтобы Cv блока был в 2–3 раза выше расчётного расхода Определите нужна ли смазка: для старой пневматики — с лубрикатором, для современной — без Выберите степень фильтрации: 25 мкм (у серии AC по карточке) или тоньше для точной пневматики Определитесь со сливом конденсата: ручной (бюджет) или автоматический Обслуживание ФРЛ-блока Слив конденсата — ежедневно при высокой влажности, 1-2 раза в неделю в сухом цеху Замена фильтрующего элемента — раз в 3–6 месяцев или при падении давления на выходе Долив масла в лубрикатор — по мере расхода, уровень виден в прозрачном стакане Проверка манометра — при каждом запуске системы Рекомендуемое масло для лубрикатора Только специальные пневматические масла с вязкостью ISO VG 32 (например европейских аналогов OFSW-32, Mobil Almo 527). Обычное моторное масло повреждает уплотнения цилиндров. Аналоги европейских брендов, японских аналогов, итальянских аналогов Для Festo по полному коду и расходу подтверждены: MS4-LFR → AFR2000 или AW3000, MS6-LFR → GC200 или AW4000, MS9-LFR → GC300 (серия AC аналогом MS не считается). Для SMC AC часть пар подтверждена с нашей серией AC; для Camozzi N/MC пары сверяем по полному артикулу. Экономия 40–60% при совместимости по резьбе, пропускной способности и монтажу. Связанные статьи Что такое ФРЛ-блок: полный гайд | Осушение сжатого воздуха | Калькулятор расхода воздуха Серии раздела: Блок подготовки воздуха HFC; Блок подготовки воздуха (FRL, нерж. 316) SSFRL; Блок подготовки воздуха (FRL, нерж.) SFC; Блок подготовки воздуха большого расхода QC; Блок подготовки воздуха (FRL) GFC; Блок подготовки воздуха (FRL) HC.
