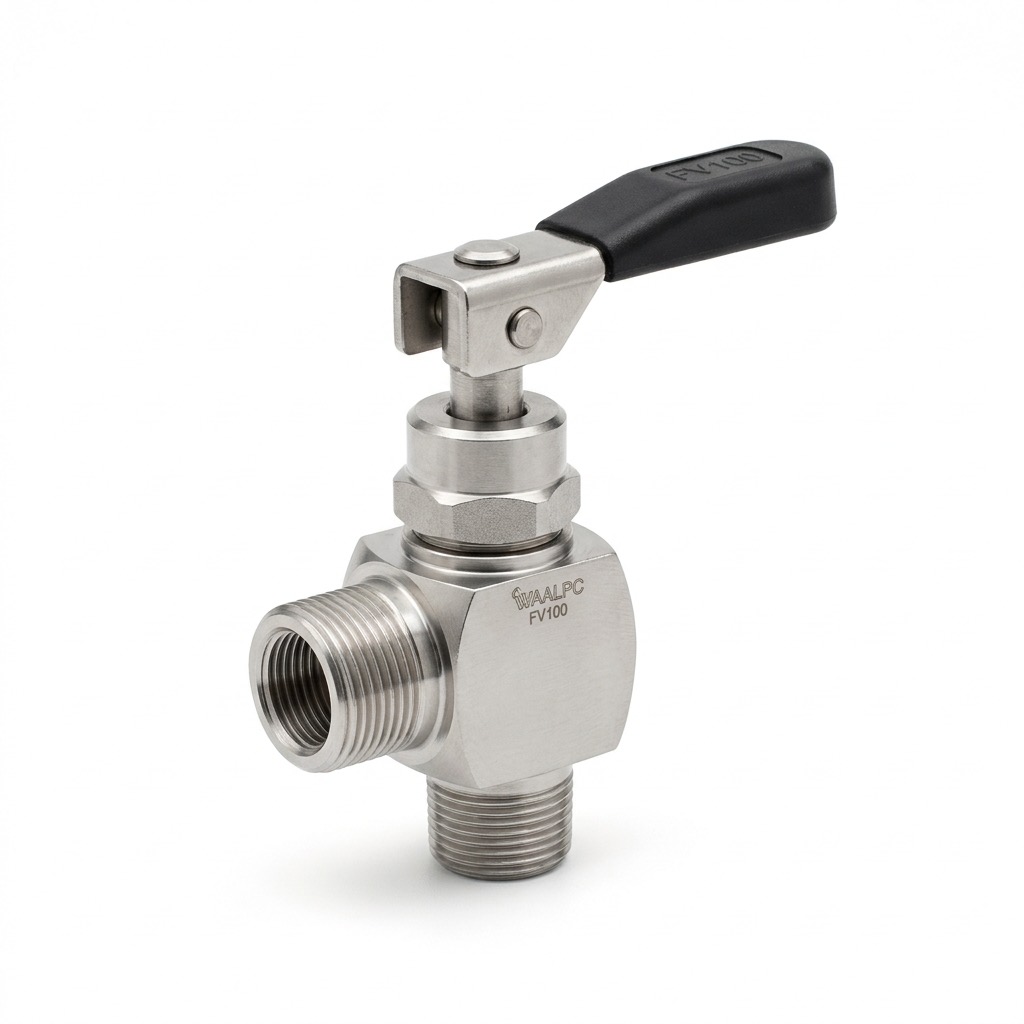

Клапан угловой ручной/педальный FV100 (нержавеющий)

Назначение и конструкция

Клапан Waalpc FV100F03263 — угловой запорно-распределительный клапан с ручным или педальным управлением и пружинным самозакрыванием. Рычаг (или педаль) открывает проток, при снятии усилия пружина возвращает шток в исходное положение и перекрывает поток. Угловая компоновка корпуса разводит вход и выход под 90°, что упрощает монтаж в стеснённых узлах и на технологических столах. Чёрная крышка закрывает приводной механизм и защищает уплотнения от загрязнений.

Материал и стойкость

Корпус и смачиваемые детали выполнены из нержавеющей стали 304/316. Такое исполнение обеспечивает коррозионную стойкость к влажным, агрессивным и солевым средам, выдерживает регулярную мойку и санитарную обработку. Сталь 316 предпочтительна при контакте с хлоридами и кислотами; 304 — для общепромышленных и пищевых линий.

Применение

• пищевая промышленность и розлив — управление подачей воздуха и жидкостей при мойке оборудования;
• фармацевтика и косметика — линии с требованиями к чистоте и санитарной обработке;
• химические производства — дозирование и продувка агрессивными средами;
• судовое и портовое оборудование — работа в условиях морского тумана и солёной воды;
• ручные посты управления — педальный режим освобождает руки оператора.

Технические границы

Рабочая среда — сжатый воздух, нейтральные газы, вода и совместимые жидкости. Максимальное рабочее давление до 1,0 МПа, диапазон рабочих температур ориентировочно −5…+80 °C (определяется материалом уплотнений). Точные значения уточняются по рабочему чертежу серии.

Как подобрать типоразмер

При подборе укажите присоединительную резьбу и проходное сечение, способ управления (рычаг или педаль), рабочую среду и требования к нержавеющей марке (304 или 316). Наши инженеры сверят параметры с применяемым клапаном SMC VHK или AirTAC и предложат корректное нержавеющее исполнение. Инженерный подбор по чертежу, счёт за 1–3 дня.

Ключевые характеристики

• Материал: нержавеющая сталь 304/316
• Тип: угловой клапан с самозакрыванием
• Управление: ручное (рычаг) или педальное
• Соединение: резьбовое G/Rc (уточняется по серии)
• Макс. рабочее давление: до 1,0 МПа
• Диапазон температур: −5…+80 °C
• Среда: воздух, нейтральные газы, вода
