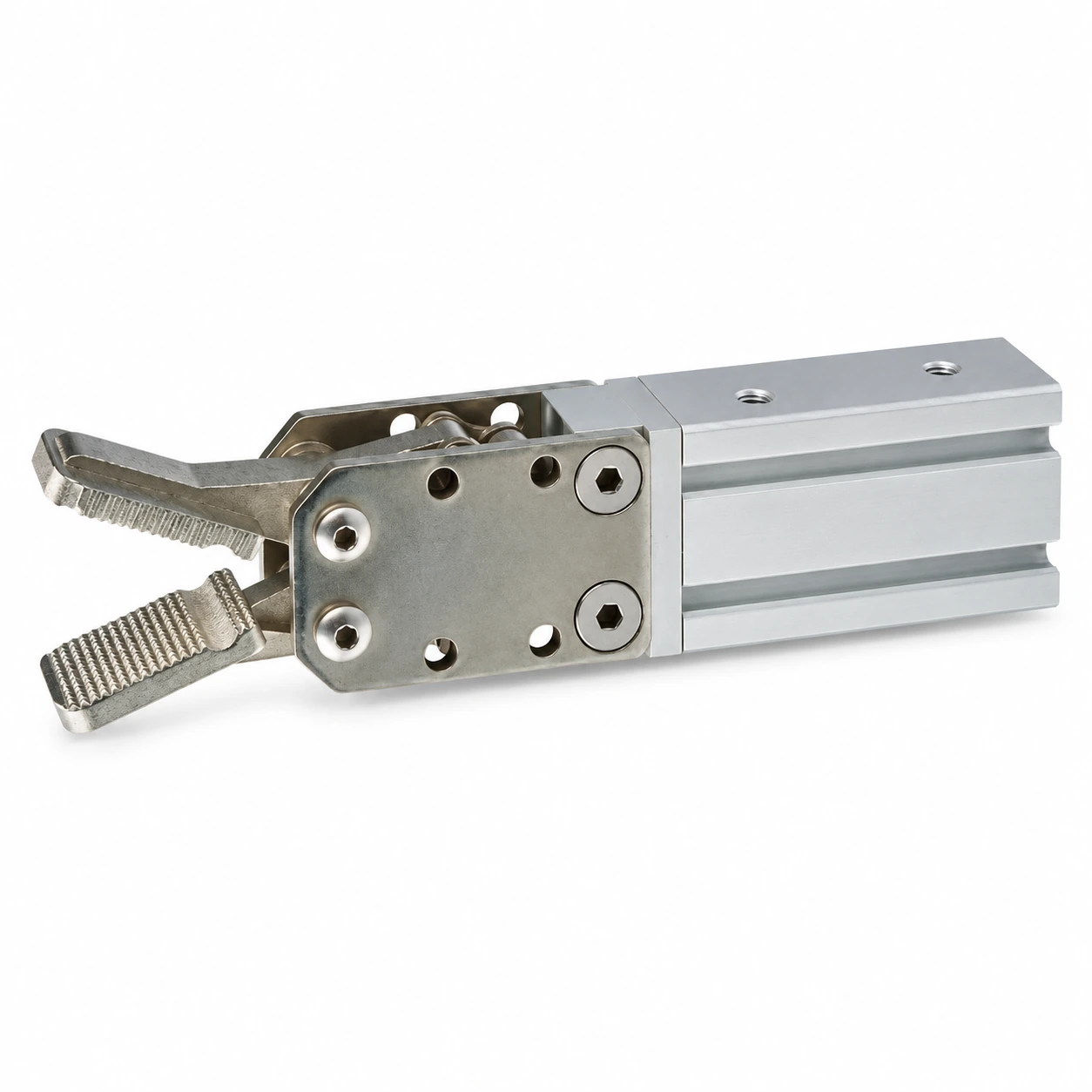

Зажимной пневмоцилиндр TEJ — Ø16–20 мм, ход 15–15 мм

Зажимной пневмоцилиндр WAALPC TEJ — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 16–20 мм, ход 15–15 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Поставка под заказ, ориентировочный срок 2–3 недели. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой заменой импортных аналогов.

Конструкция и принцип работы

Серия WAALPC TEJ выполнена в формате компактного зажимного механизма с фиксированным коротким ходом 15 мм. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — фиксированный ход, малые габариты, простой монтаж. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.

Технические данные

• Ø поршня: 16–20 мм
• Ход: 15–15 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Шаблон артикула: TE — J — 20 — 15 — D
• Срок поставки: под заказ 2–3 недели

Применение

Типовые задачи для серии WAALPC TEJ: мелкие зажимные операции, удерживание небольших деталей при обработке. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».

Поставка и комплектация

В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями импортных производителей, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. Срок отгрузки: от 2 недель с момента подтверждения спецификации и оплаты. На приводах из складского остатка отгрузка идёт быстрее — уточняйте наличие конкретного типоразмера у инженера отдела продаж. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.
