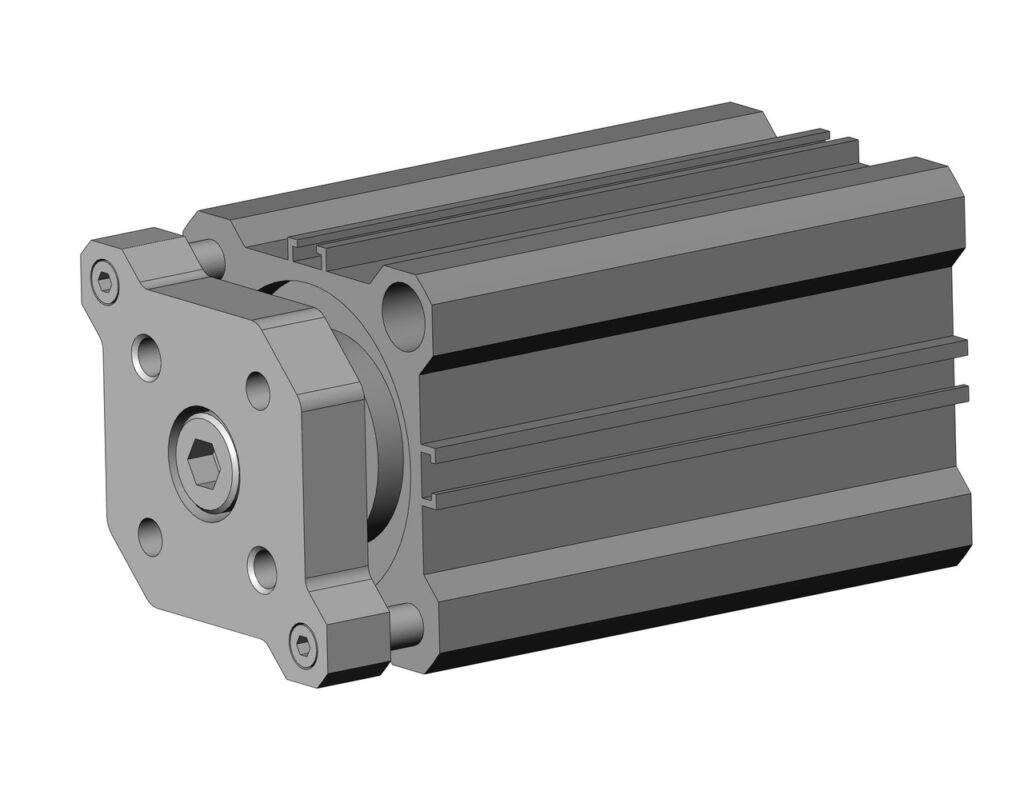

Пневмоцилиндр с направляющими CDQMB

Пневмоцилиндр с направляющими WAALPC CDQMB — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Диаметр поршня 12–100 мм, ход 5–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC CDQMB, совместим по присоединительным и габаритным размерам. Прямой совместимый аналог SMC CDQMB.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

• Ø поршня: 12–100 мм
• Ход: 5–100 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок отгрузки: от 2 недель. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

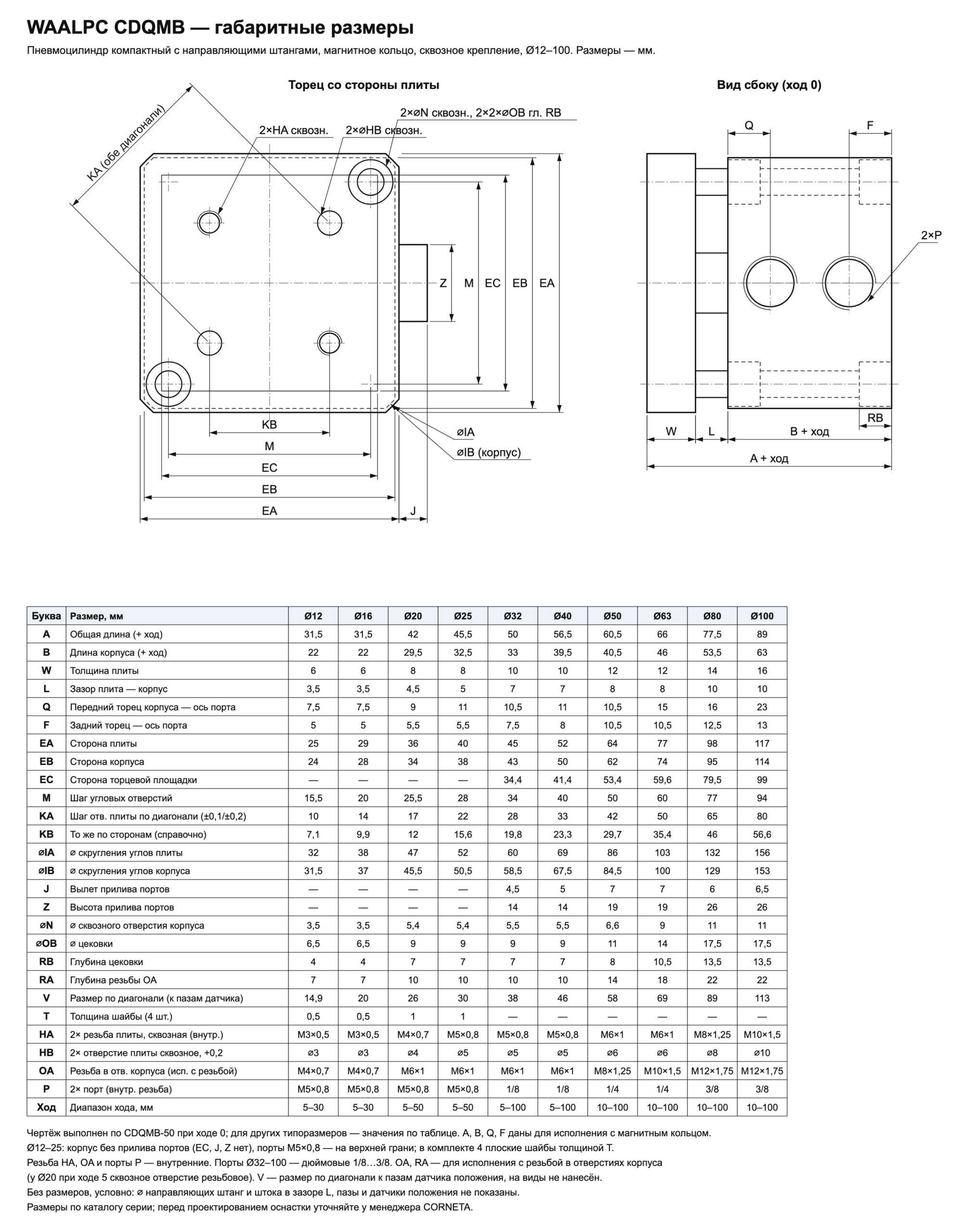

Расшифровка артикула

Формат: CDQMB-{типоразмер}-{ход}

• CDQMB — серия
• Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
• Ход: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 75 / 100

Пример: CDQMB-12-5
