Пневмоцилиндр бесштоковый CY1S — со скользящими опорами

Name: Пневмоцилиндр бесштоковый CY1S
Brand: WAALPC
SKU: CY1S
Availability: InStock

Серия CY1S — бесштоковый пневмоцилиндр со скользящими опорами, без выступающего штока. Совместимый аналог SMC. Ø6-40 мм, ход 100-2000 мм. 90 модификаций. Поставка 2–4 недели.

Артикулы серии: CY1S-6-100, CY1S-6-200, CY1S-6-300 (всего 140 модификаций)

Пневмоцилиндр бесштоковый CY1S — со скользящими опорами WAALPC CY1S

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

CY1S

Диаметр поршня

6-40

Длина хода

100-2000

Тип действия

Двустороннего действия

Материал корпуса

Алюминиевый сплав анодированный

Максимальное рабочее давление

0,7 МПа (7 бар)

Минимальное рабочее давление

0,18 МПа (1,8 бар)

Все характеристики →

Артикул: CY1S-6-100

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Серия WAALPC CY1S — бесштоковый пневмоцилиндр со скользящими опорами (slide bearing), в котором поршень внутри гильзы передаёт усилие на наружную каретку через магнитную связь и продольный паз с уплотнительной лентой. Совместимый аналог SMC. Применяется там, где недопустим выступ штока за габарит цилиндра — линейные перемещения вдоль конвейера, толкатели, узлы загрузки/выгрузки в стеснённом пространстве.

Конструкция и принцип работы

Цилиндр выполнен в виде анодированной алюминиевой гильзы прямоугольного сечения с продольным пазом по всей длине. Внутри гильзы движется поршень, снаружи — каретка со скользящими опорами (slide bearing), которая жёстко связана с поршнем через паз. Паз герметизирован двумя уплотнительными лентами: внутренняя удерживает давление, наружная защищает от пыли и стружки. Каретка не имеет выкатывания: монтажная плоскость каретки остаётся параллельной оси цилиндра по всей длине хода. Скользящие опоры обеспечивают повышенную радиальную и моментную нагрузку по сравнению с обычными бесштоковыми CY1L (linear ball bearing). Демпфирование — резиновые амортизаторы на концевых крышках, на длинных ходах опционально устанавливаются регулируемые гидродемпферы.

Технические данные

Диаметр поршня: 6, 10, 15, 20, 25, 32, 40 мм (7 типоразмеров)
Ход поршня: 100-2000 мм (стандартный шаг 100 мм)
Тип действия: двустороннего действия с магнитным поршнем для датчиков
Рабочее давление: 0.18-0.7 МПа (1.8-7 бар)
Испытательное давление: 1.05 МПа
Температура окружающей среды: -10…+60 °C
Скорость поршня: 100-500 мм/с (без демпфера), до 1000 мм/с с гидродемпфером
Материал гильзы: алюминиевый сплав с анодированием
Материал каретки: алюминиевый сплав, опоры — самосмазывающийся полимер
Уплотнительные ленты: NBR (внутренняя), полиуретан (наружная)
Демпфирование: резиновые амортизаторы стандартно, гидродемпфер опционально
Монтаж: через торцевые крышки, базовые отверстия по нижней плоскости гильзы или боковые планки
Магнитный поршень: стандартно, под датчики D-A93, D-M9B и аналогичные

Применение

Бесштоковая конструкция CY1S оптимальна для задач, где требуется длинное линейное перемещение в ограниченном пространстве: подача заготовок вдоль рабочей зоны станка, толкатели на конвейерах, перемещение узлов сортировки, манипуляторы по оси X в портальных схемах. Скользящие опоры выдерживают радиальные нагрузки от боковых усилий и моментов лучше, чем линейные подшипники CY1L, поэтому серия применяется в системах с грузом, закреплённым консольно на каретке. Типовые отрасли — упаковка, лёгкая сборочная автоматизация, фасовка, текстильное и обувное производство, лабораторное и медицинское оборудование. Для тяжёлых нагрузок и высоких скоростей (>500 мм/с) рекомендуется заказывать с гидродемпферами.

Поставка и комплектация

Серия WAALPC CY1S изготавливается под конкретный типоразмер Ø и длину хода. В стандартную комплектацию входит цилиндр в сборе с кареткой, магнитный поршень, резьбовые порты подачи воздуха. Датчики положения, фитинги, гидродемпферы и крепёжные кронштейны заказываются отдельно. Срок поставки: 2–4 недели с момента подтверждения спецификации. По запросу подбираем датчики, фитинги и амортизаторы под конкретное исполнение.

Какие типоразмеры и усилия у серии CY1S?

Ряд включает диаметры 10, 20, 25, 32, 40, 100, 200, 300 мм и ходы от 100 до 2000 мм — всего 90 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø25 мм — 295 Н; Ø100 мм — 4712 Н; Ø300 мм — 42412 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC CY1S (совпадают присоединительные и установочные размеры, серия CY1S).

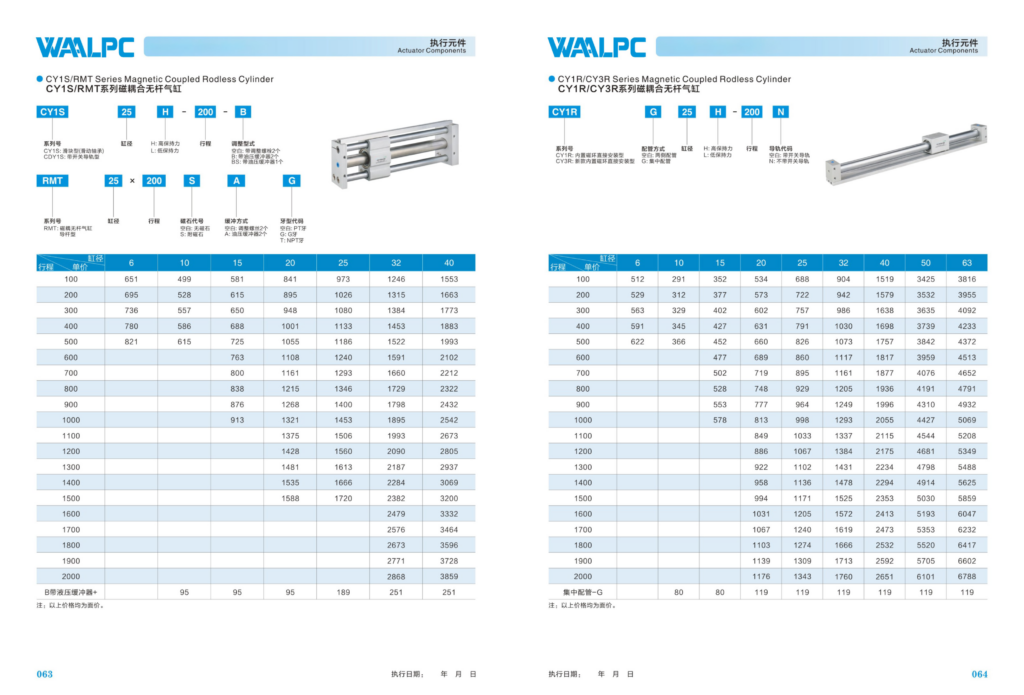

Как расшифровать артикул CY1S?

Формат: CY1S-{типоразмер}-{ход}

CY1S — серия
Типоразмер: 6 / 10 / 15 / 20 / 25 / 32 / 40
Ход: 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200

Пример: CY1S-6-100

Категории: Пневмоцилиндры · Пневмоцилиндры CY1S

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
CY1S	—	от 7 293 ₽	поставка 2–4 недели	SMC CY1S

Совместимо с SMC CY1S

Совместимый аналог — наш CY1S. Цена 7 293 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — CY1Sпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 90 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
ход →	ход штока, мм
6	9 515	10 158	10 758	11 401	11 999	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
10	7 293	7 718	8 142	8 566	8 988	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
15	8 492	8 988	9 500	10 055	10 597	11 151	11 693	12 247	12 804	13 343	—	—	—	—	—	—	—	—	—	—
20	12 291	13 081	13 856	14 631	15 420	16 195	16 970	17 758	18 532	19 307	20 097	20 872	21 647	22 436	23 209	—	—	—	—	—
25	14 221	14 996	15 786	16 561	17 336	18 123	18 898	19 673	20 462	21 237	22 012	22 802	23 575	24 350	25 139	—	—	—	—	—
32	18 211	19 219	20 229	21 237	22 245	23 253	24 263	25 271	26 279	27 697	29 129	30 547	31 966	33 384	34 816	36 233	37 651	39 068	40 501	41 918
40	22 699	24 305	25 914	27 523	29 129	30 723	32 332	33 938	35 547	37 153	39 068	40 998	42 928	44 856	46 771	48 701	50 629	52 559	54 489	56 404

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии CY1S?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø6 × 100 мм — от 10 421 ₽Ø6 × 200 мм — от 11 125 ₽Ø6 × 300 мм — от 11 783 ₽Ø6 × 400 мм — от 12 487 ₽Ø6 × 500 мм — от 13 142 ₽Ø10 × 100 мм — от 7 988 ₽Ø10 × 200 мм — от 8 452 ₽Ø10 × 300 мм — от 8 917 ₽Ø10 × 400 мм — от 9 382 ₽Ø10 × 500 мм — от 9 844 ₽Ø15 × 100 мм — от 9 301 ₽Ø15 × 200 мм — от 9 844 ₽Ø15 × 300 мм — от 10 405 ₽Ø15 × 400 мм — от 11 012 ₽Ø15 × 500 мм — от 11 606 ₽Ø15 × 600 мм — от 12 213 ₽Ø15 × 700 мм — от 12 806 ₽Ø15 × 800 мм — от 13 414 ₽Ø15 × 900 мм — от 14 023 ₽Ø15 × 1000 мм — от 14 614 ₽Ø20 × 100 мм — от 13 462 ₽Ø20 × 200 мм — от 14 327 ₽Ø20 × 300 мм — от 15 175 ₽Ø20 × 400 мм — от 16 024 ₽Ø20 × 500 мм — от 16 889 ₽Ø20 × 600 мм — от 17 738 ₽Ø20 × 700 мм — от 18 586 ₽Ø20 × 800 мм — от 19 449 ₽Ø20 × 900 мм — от 20 298 ₽Ø20 × 1000 мм — от 21 146 ₽Ø20 × 1100 мм — от 22 011 ₽Ø20 × 1200 мм — от 22 860 ₽Ø20 × 1300 мм — от 23 708 ₽Ø20 × 1400 мм — от 24 573 ₽Ø20 × 1500 мм — от 25 420 ₽Ø25 × 100 мм — от 15 576 ₽Ø25 × 200 мм — от 16 424 ₽Ø25 × 300 мм — от 17 289 ₽Ø25 × 400 мм — от 18 138 ₽Ø25 × 500 мм — от 18 986 ₽Ø25 × 600 мм — от 19 849 ₽Ø25 × 700 мм — от 20 698 ₽Ø25 × 800 мм — от 21 546 ₽Ø25 × 900 мм — от 22 411 ₽Ø25 × 1000 мм — от 23 260 ₽Ø25 × 1100 мм — от 24 109 ₽Ø25 × 1200 мм — от 24 973 ₽Ø25 × 1300 мм — от 25 820 ₽Ø25 × 1400 мм — от 26 668 ₽Ø25 × 1500 мм — от 27 533 ₽Ø32 × 100 мм — от 19 946 ₽Ø32 × 200 мм — от 21 050 ₽Ø32 × 300 мм — от 22 156 ₽Ø32 × 400 мм — от 23 260 ₽Ø32 × 500 мм — от 24 364 ₽Ø32 × 600 мм — от 25 468 ₽Ø32 × 700 мм — от 26 574 ₽Ø32 × 800 мм — от 27 678 ₽Ø32 × 900 мм — от 28 782 ₽Ø32 × 1000 мм — от 30 335 ₽Ø32 × 1100 мм — от 31 903 ₽Ø32 × 1200 мм — от 33 456 ₽Ø32 × 1300 мм — от 35 011 ₽Ø32 × 1400 мм — от 36 563 ₽Ø32 × 1500 мм — от 38 132 ₽Ø32 × 1600 мм — от 39 684 ₽Ø32 × 1700 мм — от 41 237 ₽Ø32 × 1800 мм — от 42 789 ₽Ø32 × 1900 мм — от 44 358 ₽Ø32 × 2000 мм — от 45 910 ₽Ø40 × 100 мм — от 24 861 ₽Ø40 × 200 мм — от 26 620 ₽Ø40 × 300 мм — от 28 382 ₽Ø40 × 400 мм — от 30 144 ₽Ø40 × 500 мм — от 31 903 ₽Ø40 × 600 мм — от 33 649 ₽Ø40 × 700 мм — от 35 411 ₽Ø40 × 800 мм — от 37 170 ₽Ø40 × 900 мм — от 38 932 ₽Ø40 × 1000 мм — от 40 692 ₽Ø40 × 1100 мм — от 42 789 ₽Ø40 × 1200 мм — от 44 903 ₽Ø40 × 1300 мм — от 47 017 ₽Ø40 × 1400 мм — от 49 128 ₽Ø40 × 1500 мм — от 51 226 ₽Ø40 × 1600 мм — от 53 339 ₽Ø40 × 1700 мм — от 55 451 ₽Ø40 × 1800 мм — от 57 564 ₽Ø40 × 1900 мм — от 59 678 ₽Ø40 × 2000 мм — от 61 776 ₽

Что покупают вместе с CY1S?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про CY1S?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр бесштоковый CY1S
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	SMC CY1S
