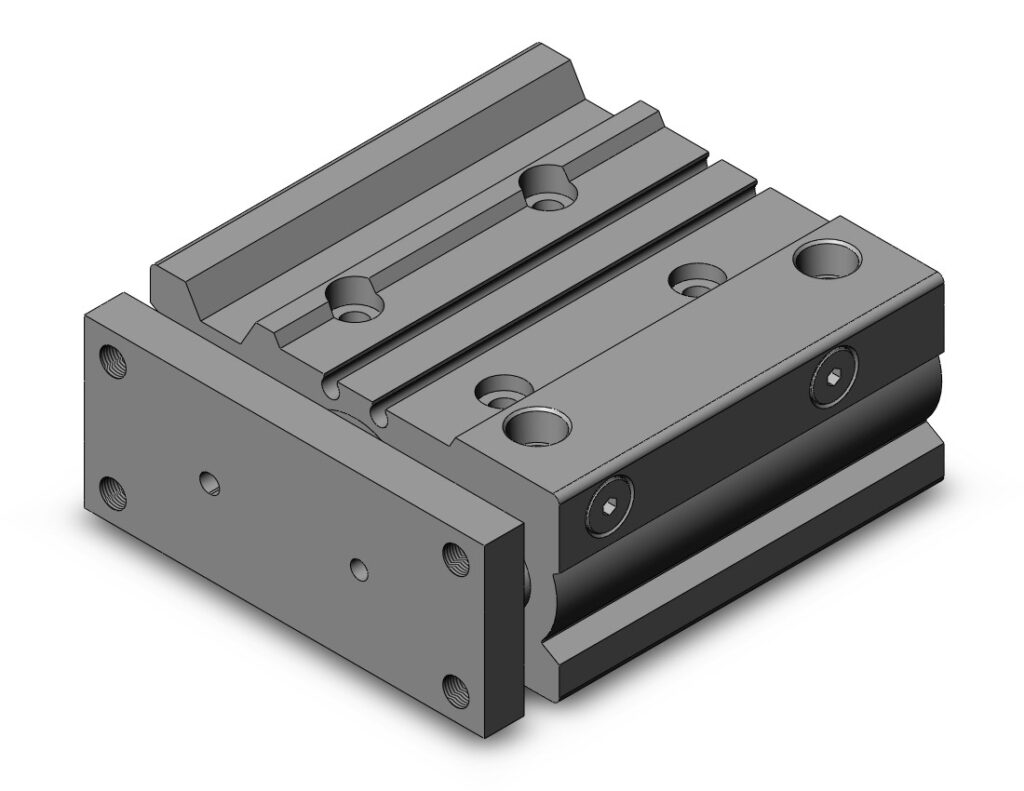

Пневмоцилиндр MPG

Пневмоцилиндр WAALPC MPG — промышленный пневмоцилиндр. Диаметр поршня 6–16 мм, ход 5–15 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Срок отгрузки от 2 недель.

Конструкция и принцип работы

Корпус цилиндра выполнен из анодированного алюминиевого сплава, обеспечивающего жёсткость и коррозионную стойкость. Шток из хромированной нержавеющей стали с низким коэффициентом трения. Поршень с магнитным кольцом для работы с герконовыми и индуктивными датчиками. Уплотнения из нитриловой резины (NBR) рассчитаны на типовой диапазон температур и обеспечивают герметичность при многократных циклах.

Технические данные

• 1: 6–16 мм
• 1: 5–15 мм
• 1: 1,0 МПа (10 бар)
• 1: −20…+80 °C
• 1: очищенный сжатый воздух
• 1: двустороннее
• 1: анодированный алюминиевый сплав
• 1: /MPGH
• 1: MPG — 10 — 10 — S — N — LB
• 1: от 2 недель

Применение

Применяется в задачах линейного позиционирования и силового воздействия: толкатели, прижимы, узлы зажима, перемещение оснастки между позициями, дозирующие механизмы, силовые элементы в станочных приспособлениях.

Поставка и комплектация

Срок отгрузки: от 2 недель. В комплект поставки входят: пневмоцилиндр в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Совместимость и замена

WAALPC MPG разработан как прямой совместимый аналог серии оригинальной MPG: совпадают присоединительные размеры, монтажные резьбы, ход штока и характеристики усилия. Это позволяет произвести замену без переделки оснастки, изменения программного обеспечения управления и переобучения операторов. Совместимость подтверждена по полному набору параметров: диаметру поршня, длине хода, рабочему давлению, температурному диапазону и материалам уплотнений. Эксплуатационные характеристики соответствуют оригинальному изделию по ресурсу и надёжности при работе в типовых условиях промышленной автоматизации.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.

Расшифровка артикула

Формат: MPG-{типоразмер}-{ход}

• MPG — серия
• Типоразмер: 6 / 8 / 10 / 12 / 16
• Ход: 5 / 10 / 15

Пример: MPG-6-5
